FUSIL DE ASALTO CETME 7,62 mm.

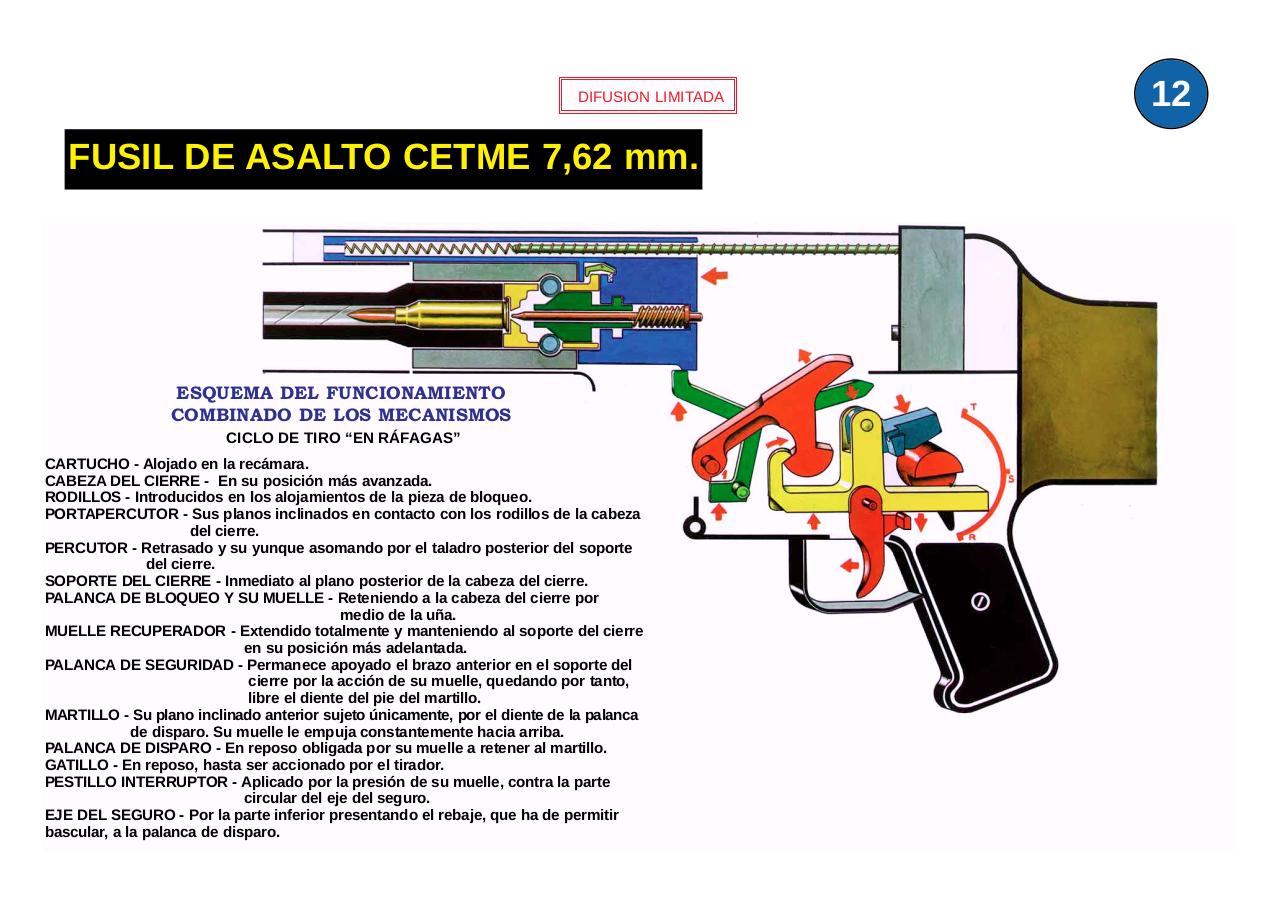

ESQUEMA DEL FUNCIONAMIENTO
COMBINADO DE LOS MECANISMOS
CICLO DE TIRO “EN RÁFAGAS”
CARTUCHO - Alojado en la recámara.
CABEZA DEL CIERRE - En su posición más avanzada.
RODILLOS - Introducidos en los alojamientos de la pieza de bloqueo.
PORTAPERCUTOR - Sus planos inclinados en contacto con los rodillos de la cabeza
del cierre.
PERCUTOR - Retrasado y su yunque asomando por el taladro posterior del soporte
del cierre.
SOPORTE DEL CIERRE - Inmediato al plano posterior de la cabeza del cierre.
PALANCA DE BLOQUEO Y SU MUELLE - Reteniendo a la cabeza del cierre por
medio de la uña.
MUELLE RECUPERADOR - Extendido totalmente y manteniendo al soporte del cierre
en su posición más adelantada.
PALANCA DE SEGURIDAD - Permanece apoyado el brazo anterior en el soporte del
cierre por la acción de su muelle, quedando por tanto,
libre el diente del pie del martillo.
MARTILLO - Su plano inclinado anterior sujeto únicamente, por el diente de la palanca
de disparo. Su muelle le empuja constantemente hacia arriba.
PALANCA DE DISPARO - En reposo obligada por su muelle a retener al martillo.
GATILLO - En reposo, hasta ser accionado por el tirador.
PESTILLO INTERRUPTOR - Aplicado por la presión de su muelle, contra la parte
circular del eje del seguro.
EJE DEL SEGURO - Por la parte inferior presentando el rebaje, que ha de permitir
bascular, a la palanca de disparo.
