DIFUSION LIMITADA

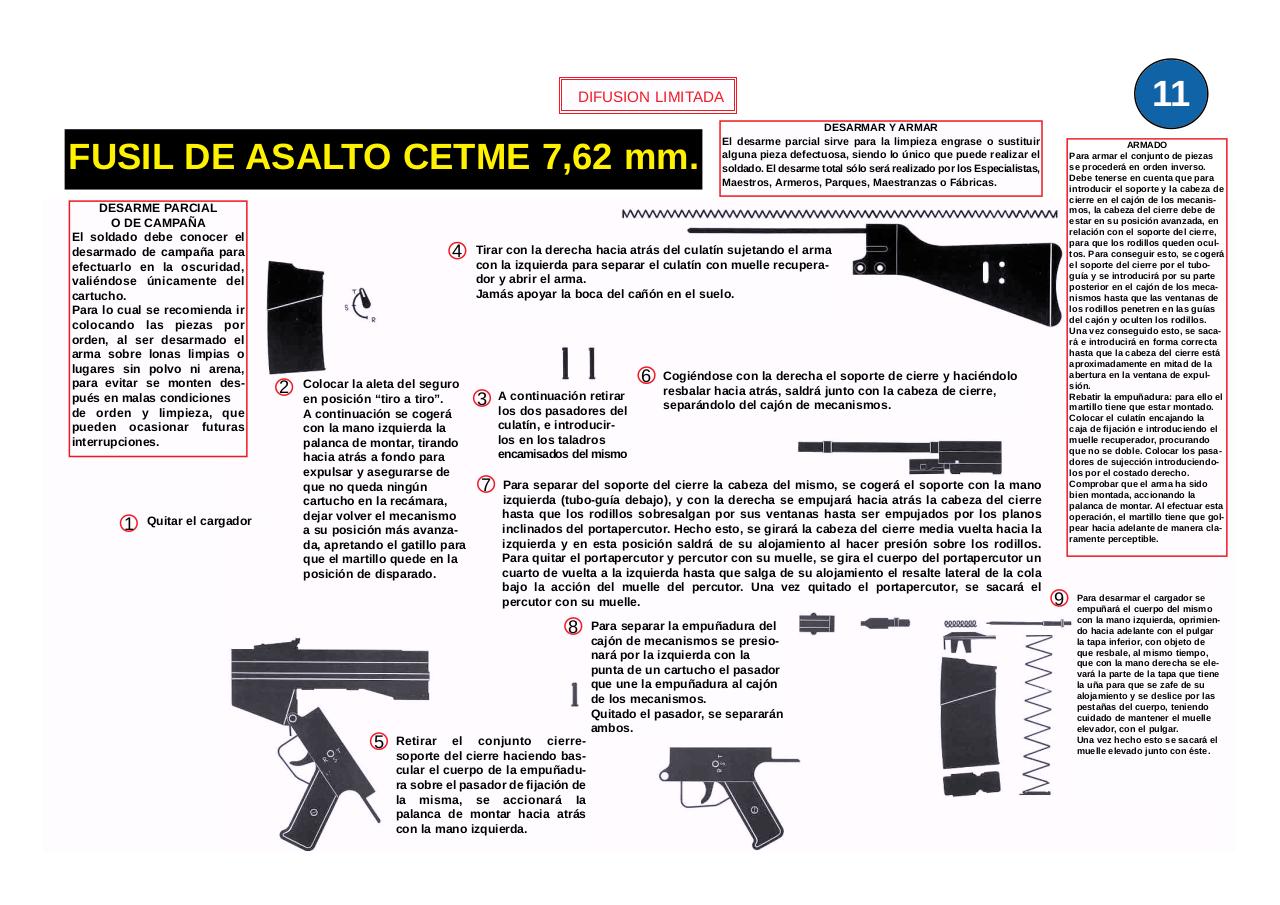

FUSIL DE ASALTO CETME 7,62 mm.
DESARME PARCIAL
O DE CAMPAÑA
El soldado debe conocer el
desarmado de campaña para
efectuarlo en la oscuridad,
valiéndose únicamente del
cartucho.
Para lo cual se recomienda ir
colocando las piezas por
orden, al ser desarmado el
arma sobre lonas limpias o
lugares sin polvo ni arena,
para evitar se monten después en malas condiciones
de orden y limpieza, que
pueden ocasionar futuras
interrupciones.

1

Quitar el cargador

4

2

Colocar la aleta del seguro
en posición “tiro a tiro”.
A continuación se cogerá
con la mano izquierda la
palanca de montar, tirando
hacia atrás a fondo para
expulsar y asegurarse de
que no queda ningún
cartucho en la recámara,
dejar volver el mecanismo
a su posición más avanzada, apretando el gatillo para
que el martillo quede en la
posición de disparado.

ARMADO
Para armar el conjunto de piezas
se procederá en orden inverso.
Debe tenerse en cuenta que para
introducir el soporte y la cabeza de
cierre en el cajón de los mecanismos, la cabeza del cierre debe de
estar en su posición avanzada, en
relación con el soporte del cierre,
para que los rodillos queden ocultos. Para conseguir esto, se cogerá
el soporte del cierre por el tuboguía y se introducirá por su parte
posterior en el cajón de los mecanismos hasta que las ventanas de
los rodillos penetren en las guías
del cajón y oculten los rodillos.
Una vez conseguido esto, se sacará e introducirá en forma correcta
hasta que la cabeza del cierre está
aproximadamente en mitad de la
abertura en la ventana de expulsión.
Rebatir la empuñadura: para ello el
martillo tiene que estar montado.
Colocar el culatín encajando la
caja de fijación e introduciendo el
muelle recuperador, procurando
que no se doble. Colocar los pasadores de sujección introduciendolos por el costado derecho.
Comprobar que el arma ha sido
bien montada, accionando la
palanca de montar. Al efectuar esta
operación, el martillo tiene que golpear hacia adelante de manera claramente perceptible.

Tirar con la derecha hacia atrás del culatín sujetando el arma
con la izquierda para separar el culatín con muelle recuperador y abrir el arma.
Jamás apoyar la boca del cañón en el suelo.

6
3

7

A continuación retirar
los dos pasadores del
culatín, e introducirlos en los taladros
encamisados del mismo

Cogiéndose con la derecha el soporte de cierre y haciéndolo
resbalar hacia atrás, saldrá junto con la cabeza de cierre,
separándolo del cajón de mecanismos.

Para separar del soporte del cierre la cabeza del mismo, se cogerá el soporte con la mano
izquierda (tubo-guía debajo), y con la derecha se empujará hacia atrás la cabeza del cierre
hasta que los rodillos sobresalgan por sus ventanas hasta ser empujados por los planos
inclinados del portapercutor. Hecho esto, se girará la cabeza del cierre media vuelta hacia la
izquierda y en esta posición saldrá de su alojamiento al hacer presión sobre los rodillos.
Para quitar el portapercutor y percutor con su muelle, se gira el cuerpo del portapercutor un
cuarto de vuelta a la izquierda hasta que salga de su alojamiento el resalte lateral de la cola
bajo la acción del muelle del percutor. Una vez quitado el portapercutor, se sacará el
percutor con su muelle.

8

5

DESARMAR Y ARMAR
El desarme parcial sirve para la limpieza engrase o sustituir
alguna pieza defectuosa, siendo lo único que puede realizar el
soldado. El desarme total sólo será realizado por los Especialistas,
Maestros, Armeros, Parques, Maestranzas o Fábricas.

Retirar el conjunto cierresoporte del cierre haciendo bascular el cuerpo de la empuñadura sobre el pasador de fijación de
la misma, se accionará Ia
palanca de montar hacia atrás
con la mano izquierda.

Para separar la empuñadura del
cajón de mecanismos se presionará por la izquierda con la
punta de un cartucho el pasador
que une la empuñadura al cajón
de los mecanismos.
Quitado el pasador, se separarán
ambos.

9

Para desarmar el cargador se
empuñará el cuerpo del mismo
con la mano izquierda, oprimiendo hacia adelante con el pulgar
la tapa inferior, con objeto de
que resbale, al mismo tiempo,
que con la mano derecha se elevará la parte de la tapa que tiene
la uña para que se zafe de su
alojamiento y se deslice por las
pestañas del cuerpo, teniendo
cuidado de mantener el muelle
elevador, con el pulgar.
Una vez hecho esto se sacará el
muelle elevado junto con éste.
