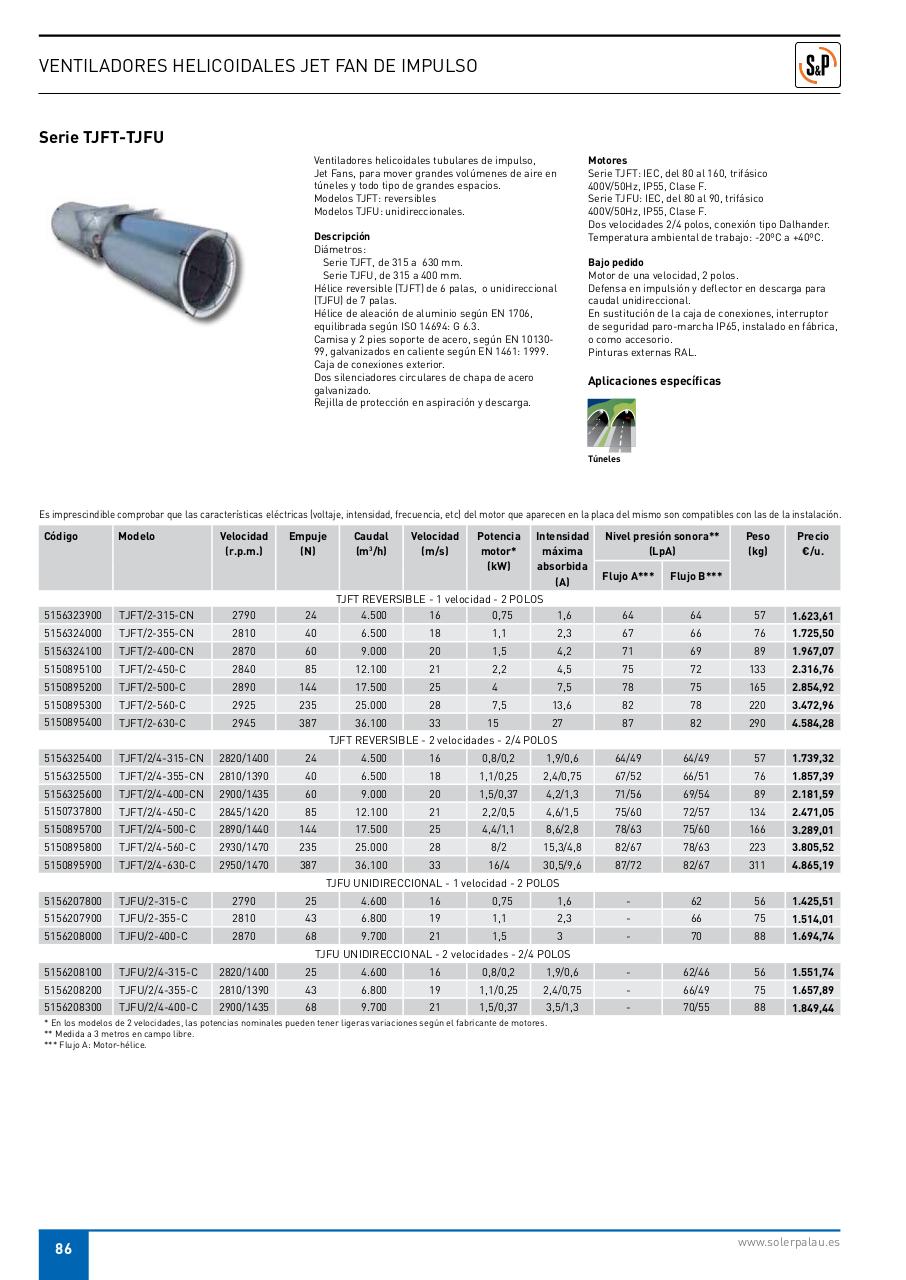

Ventiladores HeliCoidales Jet Fan de iMPUlso

Serie TJFT-TJFU
Motores
Serie TJFT: IEC, del 80 al 160, trifásico
400V/50Hz, IP55, Clase F.
Serie TJFU: IEC, del 80 al 90, trifásico
400V/50Hz, IP55, Clase F.
Dos velocidades 2/4 polos, conexión tipo Dalhander.
Temperatura ambiental de trabajo: -20ºC a +40ºC.

Ventiladores helicoidales tubulares de impulso,
Jet Fans, para mover grandes volúmenes de aire en
túneles y todo tipo de grandes espacios.
Modelos TJFT: reversibles
Modelos TJFU: unidireccionales.
Descripción
Diámetros:
Serie TJFT, de 315 a 630 mm.
Serie TJFU, de 315 a 400 mm.
Hélice reversible (TJFT) de 6 palas, o unidireccional
(TJFU) de 7 palas.
Hélice de aleación de aluminio según EN 1706,
equilibrada según ISO 14694: G 6.3.
Camisa y 2 pies soporte de acero, según EN 1013099, galvanizados en caliente según EN 1461: 1999.
Caja de conexiones exterior.
Dos silenciadores circulares de chapa de acero
galvanizado.
Rejilla de protección en aspiración y descarga.

bajo pedido
Motor de una velocidad, 2 polos.
Defensa en impulsión y deflector en descarga para
caudal unidireccional.
En sustitución de la caja de conexiones, interruptor
de seguridad paro-marcha IP65, instalado en fábrica,
o como accesorio.
Pinturas externas RAL.

Aplicaciones específicas

Túneles

Es imprescindible comprobar que las características eléctricas (voltaje, intensidad, frecuencia, etc) del motor que aparecen en la placa del mismo son compatibles con las de la instalación.

Código

Modelo

Velocidad
(r.p.m.)

Empuje
(N)

5156323900

TJFT/2-315-CN

2790

24

5156324000

TJFT/2-355-CN

2810

40

Caudal
(m3/h)

Velocidad
(m/s)

Potencia
motor*
(kW)

Intensidad
máxima
absorbida
(A)

TJFT REVERSIBLE - 1 velocidad - 2 POLOS
4.500
16
0,75
6.500

18

1,1

Nivel presión sonora**
(LpA)
Flujo A***

Peso
(kg)

Precio
€/u.

Flujo b***

1,6

64

64

57

1.623,61

2,3

67

66

76

1.725,50

5156324100

TJFT/2-400-CN

2870

60

9.000

20

1,5

4,2

71

69

89

1.967,07

5150895100

TJFT/2-450-C

2840

85

12.100

21

2,2

4,5

75

72

133

2.316,76

5150895200

TJFT/2-500-C

2890

144

17.500

25

4

5150895300

TJFT/2-560-C

2925

235

25.000

28

7,5

5150895400

TJFT/2-630-C

2945

387

36.100

33

15

7,5

78

75

165

2.854,92

13,6

82

78

220

3.472,96

27

87

82

290

4.584,28

TJFT REVERSIBLE - 2 velocidades - 2/4 POLOS
5156325400

TJFT/2/4-315-CN

2820/1400

24

4.500

16

0,8/0,2

1,9/0,6

64/49

64/49

57

1.739,32

5156325500

TJFT/2/4-355-CN

2810/1390

40

6.500

18

1,1/0,25

2,4/0,75

67/52

66/51

76

1.857,39

5156325600

TJFT/2/4-400-CN

2900/1435

60

9.000

20

1,5/0,37

4,2/1,3

71/56

69/54

89

2.181,59

5150737800

TJFT/2/4-450-C

2845/1420

85

12.100

21

2,2/0,5

4,6/1,5

75/60

72/57

134

2.471,05

5150895700

TJFT/2/4-500-C

2890/1440

144

17.500

25

4,4/1,1

8,6/2,8

78/63

75/60

166

3.289,01

5150895800

TJFT/2/4-560-C

2930/1470

235

25.000

28

8/2

15,3/4,8

82/67

78/63

223

3.805,52

5150895900

TJFT/2/4-630-C

2950/1470

387

36.100

33

16/4

30,5/9,6

87/72

82/67

311

4.865,19

TJFU UNIDIRECCIONAL - 1 velocidad - 2 POLOS
5156207800

TJFU/2-315-C

2790

25

4.600

16

0,75

1,6

-

62

56

1.425,51

5156207900

TJFU/2-355-C

2810

43

6.800

19

1,1

2,3

-

66

75

1.514,01

5156208000

TJFU/2-400-C

2870

68

9.700

21

1,5

3

-

70

88

1.694,74

TJFU UNIDIRECCIONAL - 2 velocidades - 2/4 POLOS
5156208100

TJFU/2/4-315-C

2820/1400

25

4.600

16

0,8/0,2

1,9/0,6

-

62/46

56

1.551,74

5156208200

TJFU/2/4-355-C

2810/1390

43

6.800

19

1,1/0,25

2,4/0,75

-

66/49

75

1.657,89

5156208300

TJFU/2/4-400-C

2900/1435

68

9.700

21

1,5/0,37

3,5/1,3

-

70/55

88

1.849,44

* En los modelos de 2 velocidades, las potencias nominales pueden tener ligeras variaciones según el fabricante de motores.
** Medida a 3 metros en campo libre.
*** Flujo A: Motor-hélice.

86
