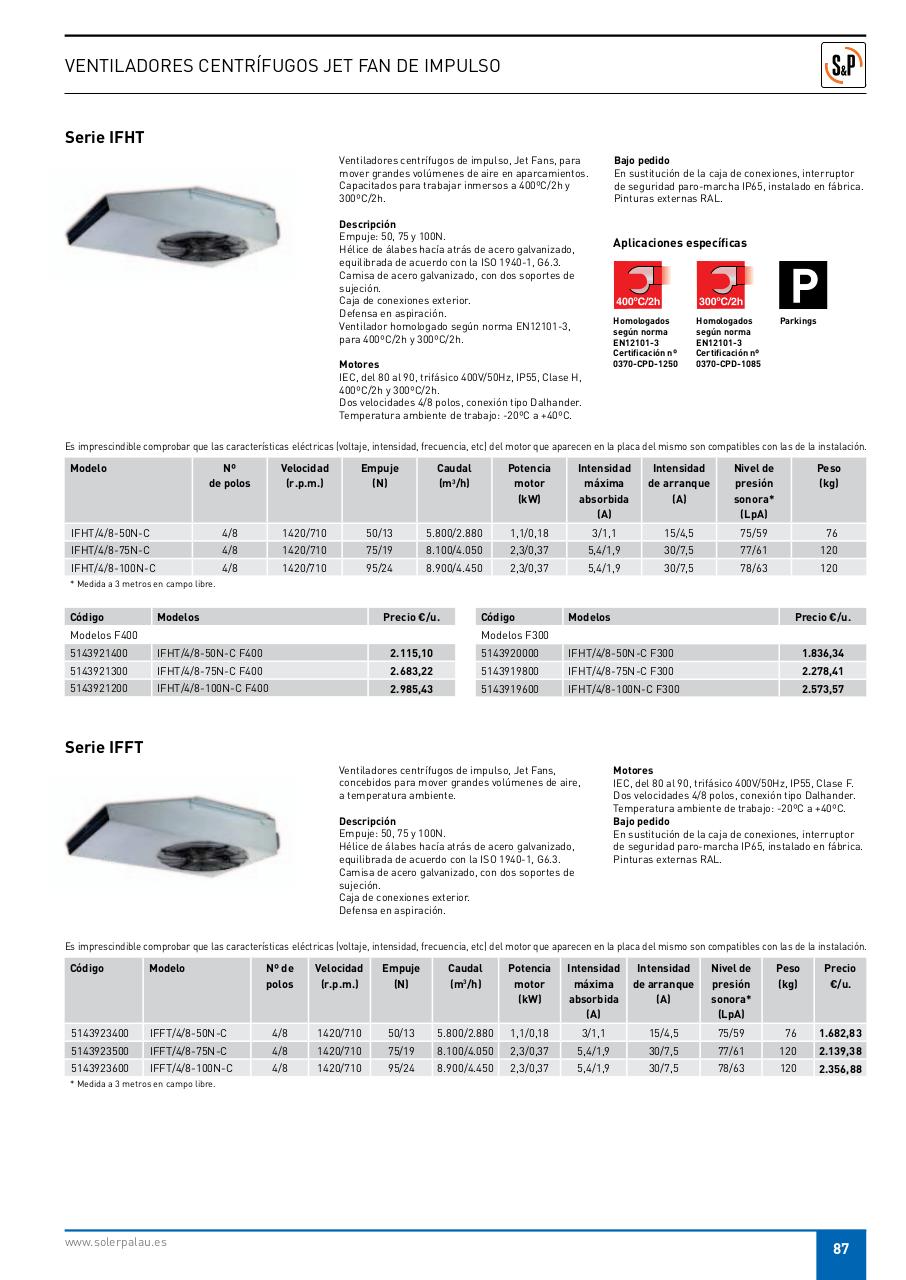

Ventiladores CentrÍFUGos Jet Fan de iMPUlso

Serie IFHT
bajo pedido
En sustitución de la caja de conexiones, interruptor
de seguridad paro-marcha IP65, instalado en fábrica.
Pinturas externas RAL.

Ventiladores centrífugos de impulso, Jet Fans, para
mover grandes volúmenes de aire en aparcamientos.
Capacitados para trabajar inmersos a 400ºC/2h y
300ºC/2h.
Descripción
Empuje: 50, 75 y 100N.
Hélice de álabes hacía atrás de acero galvanizado,
equilibrada de acuerdo con la ISO 1940-1, G6.3.
Camisa de acero galvanizado, con dos soportes de
sujeción.
Caja de conexiones exterior.
Defensa en aspiración.
Ventilador homologado según norma EN12101-3,
para 400ºC/2h y 300ºC/2h.

Aplicaciones específicas

Homologados
según norma
EN12101-3
Certificación nº
0370-CPD-1250

Motores
IEC, del 80 al 90, trifásico 400V/50Hz, IP55, Clase H,
400ºC/2h y 300ºC/2h.
Dos velocidades 4/8 polos, conexión tipo Dalhander.
Temperatura ambiente de trabajo: -20ºC a +40ºC.

Homologados
según norma
EN12101-3
Certificación nº
0370-CPD-1085

Parkings

Es imprescindible comprobar que las características eléctricas (voltaje, intensidad, frecuencia, etc) del motor que aparecen en la placa del mismo son compatibles con las de la instalación.

Modelo

Nº
de polos

Velocidad
(r.p.m.)

Empuje
(N)

Potencia
motor
(kW)

Caudal
(m3/h)

Intensidad
máxima
absorbida
(A)

Intensidad
de arranque
(A)

Nivel de
presión
sonora*
(LpA)

Peso
(kg)

IFHT/4/8-50N-C

4/8

1420/710

50/13

5.800/2.880

1,1/0,18

3/1,1

15/4,5

75/59

76

IFHT/4/8-75N-C

4/8

1420/710

75/19

8.100/4.050

2,3/0,37

5,4/1,9

30/7,5

77/61

120

IFHT/4/8-100N-C

4/8

1420/710

95/24

8.900/4.450

2,3/0,37

5,4/1,9

30/7,5

78/63

120

* Medida a 3 metros en campo libre.

Código

Modelos

Precio €/u.

Modelos F400

Código

Modelos

Precio €/u.

Modelos F300

5143921400

IFHT/4/8-50N-C F400

2.115,10

5143920000

IFHT/4/8-50N-C F300

1.836,34

5143921300

IFHT/4/8-75N-C F400

2.683,22

5143919800

IFHT/4/8-75N-C F300

2.278,41

5143921200

IFHT/4/8-100N-C F400

2.985,43

5143919600

IFHT/4/8-100N-C F300

2.573,57

Serie IFFT
Motores
IEC, del 80 al 90, trifásico 400V/50Hz, IP55, Clase F.
Dos velocidades 4/8 polos, conexión tipo Dalhander.
Temperatura ambiente de trabajo: -20ºC a +40ºC.
bajo pedido
En sustitución de la caja de conexiones, interruptor
de seguridad paro-marcha IP65, instalado en fábrica.
Pinturas externas RAL.

Ventiladores centrífugos de impulso, Jet Fans,
concebidos para mover grandes volúmenes de aire,
a temperatura ambiente.
Descripción
Empuje: 50, 75 y 100N.
Hélice de álabes hacía atrás de acero galvanizado,
equilibrada de acuerdo con la ISO 1940-1, G6.3.
Camisa de acero galvanizado, con dos soportes de
sujeción.
Caja de conexiones exterior.
Defensa en aspiración.

Es imprescindible comprobar que las características eléctricas (voltaje, intensidad, frecuencia, etc) del motor que aparecen en la placa del mismo son compatibles con las de la instalación.

Nº de
polos

Velocidad
(r.p.m.)

Empuje
(N)

Caudal
(m3/h)

Potencia
motor
(kW)

IFFT/4/8-50N-C

4/8

1420/710

50/13

5.800/2.880

IFFT/4/8-75N-C

4/8

1420/710

75/19

8.100/4.050

IFFT/4/8-100N-C

4/8

1420/710

95/24

8.900/4.450

Código

Modelo

5143923400
5143923500
5143923600

Intensidad
máxima
absorbida
(A)

Intensidad
de arranque
(A)

Nivel de
presión
sonora*
(LpA)

Peso
(kg)

Precio
€/u.

1,1/0,18

3/1,1

15/4,5

2,3/0,37

5,4/1,9

30/7,5

75/59

76

1.682,83

77/61

120

2,3/0,37

5,4/1,9

30/7,5

2.139,38

78/63

120

2.356,88

* Medida a 3 metros en campo libre.
