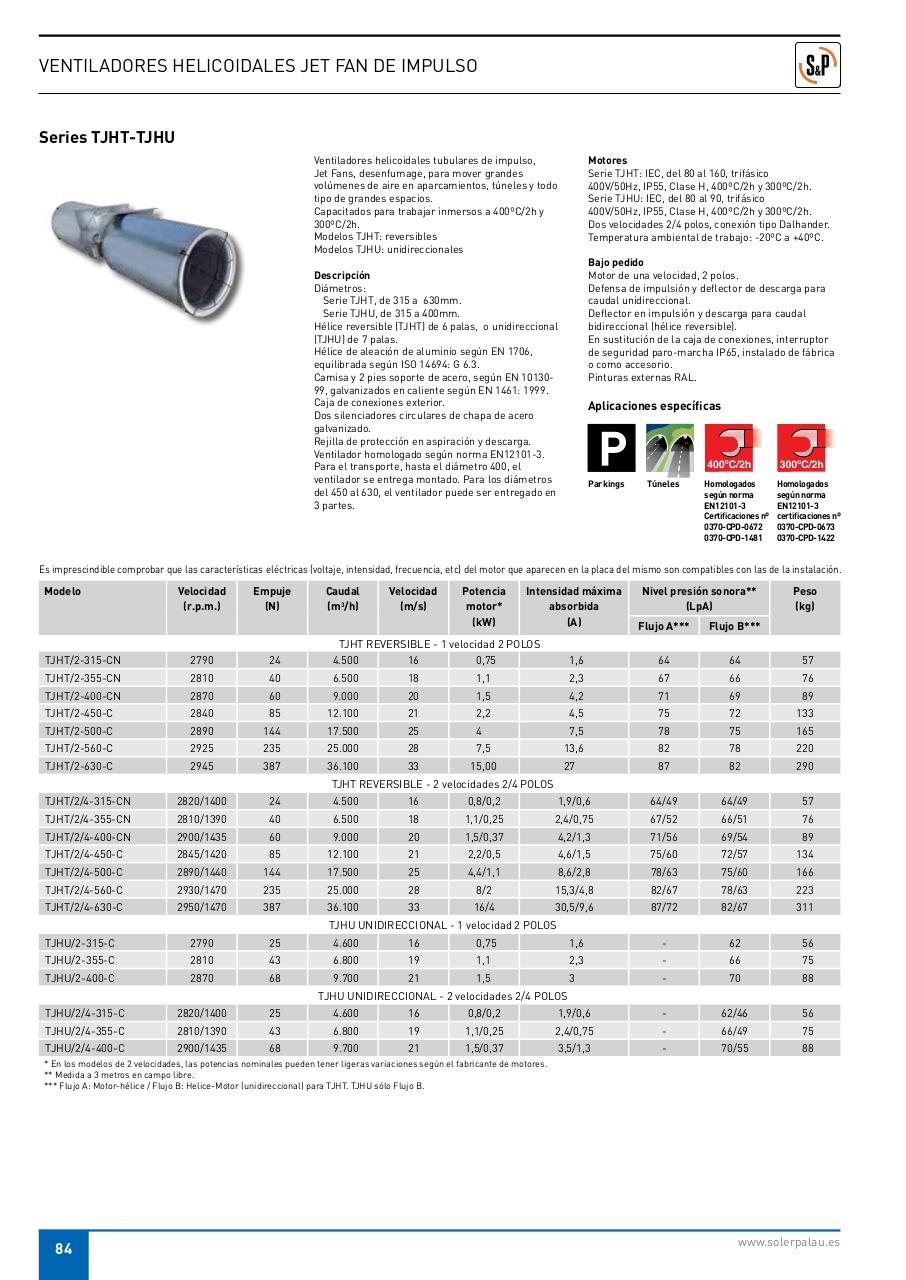

Ventiladores HeliCoidales Jet Fan de iMPUlso

Series TJHT-TJHU
Motores
Serie TJHT: IEC, del 80 al 160, trifásico
400V/50Hz, IP55, Clase H, 400ºC/2h y 300ºC/2h.
Serie TJHU: IEC, del 80 al 90, trifásico
400V/50Hz, IP55, Clase H, 400ºC/2h y 300ºC/2h.
Dos velocidades 2/4 polos, conexión tipo Dalhander.
Temperatura ambiental de trabajo: -20ºC a +40ºC.

Ventiladores helicoidales tubulares de impulso,
Jet Fans, desenfumage, para mover grandes
volúmenes de aire en aparcamientos, túneles y todo
tipo de grandes espacios.
Capacitados para trabajar inmersos a 400ºC/2h y
300ºC/2h.
Modelos TJHT: reversibles
Modelos TJHU: unidireccionales

bajo pedido
Motor de una velocidad, 2 polos.
Defensa de impulsión y deflector de descarga para
caudal unidireccional.
Deflector en impulsión y descarga para caudal
bidireccional (hélice reversible).
En sustitución de la caja de conexiones, interruptor
de seguridad paro-marcha IP65, instalado de fábrica
o como accesorio.
Pinturas externas RAL.

Descripción
Diámetros:
Serie TJHT, de 315 a 630mm.
Serie TJHU, de 315 a 400mm.
Hélice reversible (TJHT) de 6 palas, o unidireccional
(TJHU) de 7 palas.
Hélice de aleación de aluminio según EN 1706,
equilibrada según ISO 14694: G 6.3.
Camisa y 2 pies soporte de acero, según EN 1013099, galvanizados en caliente según EN 1461: 1999.
Caja de conexiones exterior.
Dos silenciadores circulares de chapa de acero
galvanizado.
Rejilla de protección en aspiración y descarga.
Ventilador homologado según norma EN12101-3.
Para el transporte, hasta el diámetro 400, el
ventilador se entrega montado. Para los diámetros
del 450 al 630, el ventilador puede ser entregado en
3 partes.

Aplicaciones específicas

Parkings

Túneles

Homologados
según norma
EN12101-3
Certificaciones nº
0370-CPD-0672
0370-CPD-1481

Homologados
según norma
EN12101-3
certificaciones nº
0370-CPD-0673
0370-CPD-1422

Es imprescindible comprobar que las características eléctricas (voltaje, intensidad, frecuencia, etc) del motor que aparecen en la placa del mismo son compatibles con las de la instalación.

Modelo

Velocidad
(r.p.m.)

Empuje
(N)

Caudal
(m3/h)

Velocidad
(m/s)

Potencia
motor*
(kW)

Intensidad máxima
absorbida
(A)

Nivel presión sonora**
(LpA)
Flujo A***

Flujo b***

Peso
(kg)

TJHT/2-315-CN

2790

24

TJHT REVERSIBLE - 1 velocidad 2 POLOS
4.500
16
0,75

1,6

64

64

57

TJHT/2-355-CN

2810

40

6.500

18

1,1

2,3

67

66

76

TJHT/2-400-CN

2870

60

9.000

20

1,5

4,2

71

69

89

TJHT/2-450-C

2840

85

12.100

21

2,2

4,5

75

72

133

TJHT/2-500-C

2890

144

17.500

25

4

TJHT/2-560-C

2925

235

25.000

28

7,5

TJHT/2-630-C

2945

387

36.100

33

15,00

7,5

78

75

165

13,6

82

78

220

27

87

82

290

TJHT REVERSIBLE - 2 velocidades 2/4 POLOS
TJHT/2/4-315-CN

2820/1400

24

4.500

16

0,8/0,2

1,9/0,6

64/49

64/49

57

TJHT/2/4-355-CN

2810/1390

40

6.500

18

1,1/0,25

2,4/0,75

67/52

66/51

76

TJHT/2/4-400-CN

2900/1435

60

9.000

20

1,5/0,37

4,2/1,3

71/56

69/54

89

TJHT/2/4-450-C

2845/1420

85

12.100

21

2,2/0,5

4,6/1,5

75/60

72/57

134

TJHT/2/4-500-C

2890/1440

144

17.500

25

4,4/1,1

8,6/2,8

78/63

75/60

166

TJHT/2/4-560-C

2930/1470

235

25.000

28

8/2

15,3/4,8

82/67

78/63

223

TJHT/2/4-630-C

2950/1470

387

36.100

33

16/4

30,5/9,6

87/72

82/67

311

TJHU UNIDIRECCIONAL - 1 velocidad 2 POLOS
TJHU/2-315-C

2790

25

4.600

16

0,75

1,6

-

62

56

TJHU/2-355-C

2810

43

6.800

19

1,1

2,3

-

66

75

TJHU/2-400-C

2870

68

9.700

21

1,5

3

-

70

88

TJHU UNIDIRECCIONAL - 2 velocidades 2/4 POLOS
TJHU/2/4-315-C

2820/1400

25

4.600

16

0,8/0,2

1,9/0,6

-

62/46

56

TJHU/2/4-355-C

2810/1390

43

6.800

19

1,1/0,25

2,4/0,75

-

66/49

75

TJHU/2/4-400-C

2900/1435

68

9.700

21

1,5/0,37

3,5/1,3

-

70/55

88

* En los modelos de 2 velocidades, las potencias nominales pueden tener ligeras variaciones según el fabricante de motores.
** Medida a 3 metros en campo libre.
*** Flujo A: Motor-hélice / Flujo B: Helice-Motor (unidireccional) para TJHT. TJHU sólo Flujo B.

84

www.solerpalau.es
