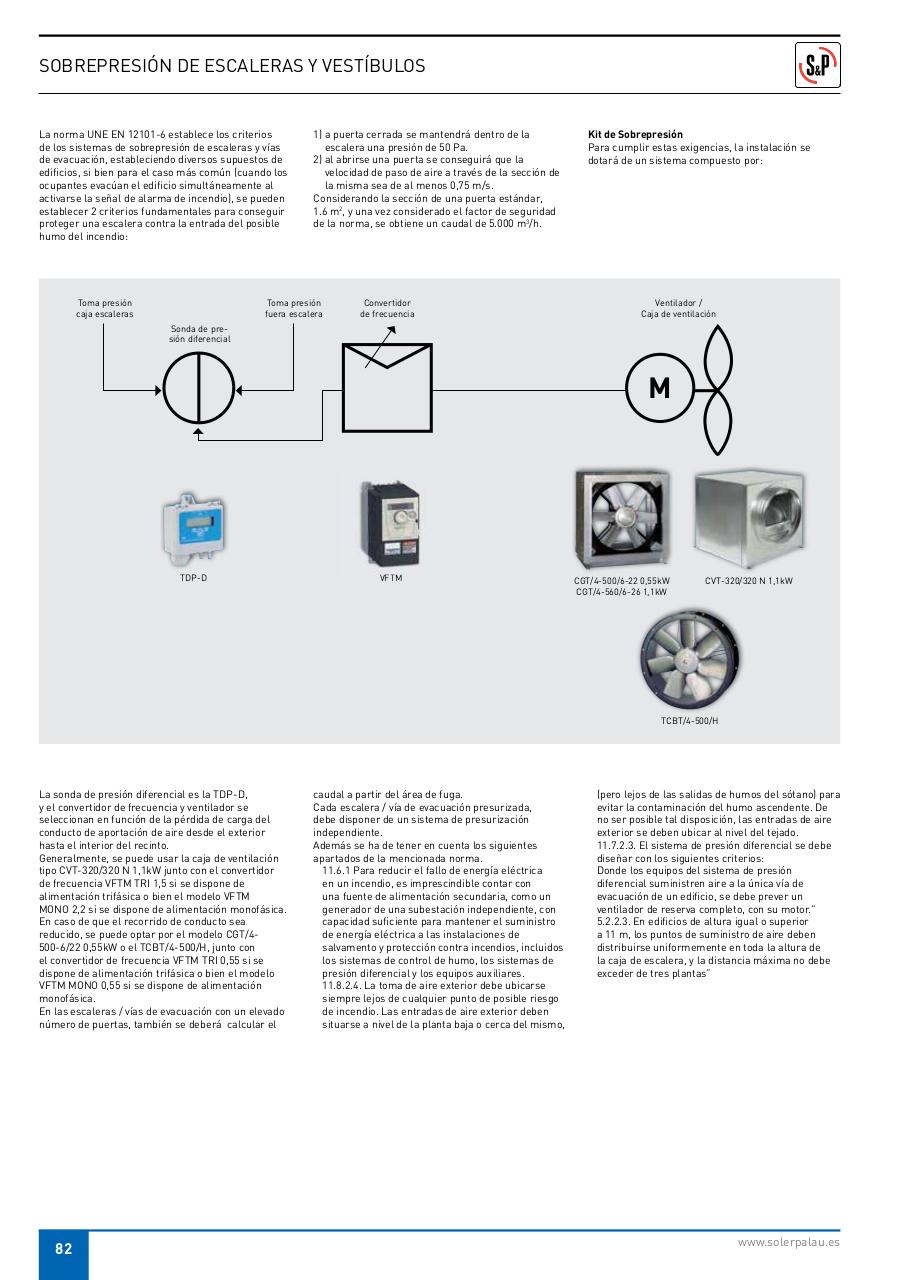

SobrepreSión de eScaleraS y veStíbuloS

La norma UNE EN 12101-6 establece los criterios
de los sistemas de sobrepresión de escaleras y vías
de evacuación, estableciendo diversos supuestos de
edificios, si bien para el caso más común (cuando los
ocupantes evacúan el edificio simultáneamente al
activarse la señal de alarma de incendio), se pueden
establecer 2 criterios fundamentales para conseguir
proteger una escalera contra la entrada del posible
humo del incendio:

Toma presión
caja escaleras

1) a puerta cerrada se mantendrá dentro de la
escalera una presión de 50 Pa.
2) al abrirse una puerta se conseguirá que la
velocidad de paso de aire a través de la sección de
la misma sea de al menos 0,75 m/s.
Considerando la sección de una puerta estándar,
1.6 m2, y una vez considerado el factor de seguridad
de la norma, se obtiene un caudal de 5.000 m3/h.

Toma presión
fuera escalera

Convertidor
de frecuencia

Kit de Sobrepresión
Para cumplir estas exigencias, la instalación se
dotará de un sistema compuesto por:

Ventilador /
Caja de ventilación

Sonda de presión diferencial

M

TDP-D

VFTM

CGT/4-500/6-22 0,55kW
CGT/4-560/6-26 1,1kW

CVT-320/320 N 1,1kW

TCBT/4-500/H

La sonda de presión diferencial es la TDP-D,
y el convertidor de frecuencia y ventilador se
seleccionan en función de la pérdida de carga del
conducto de aportación de aire desde el exterior
hasta el interior del recinto.
Generalmente, se puede usar la caja de ventilación
tipo CVT-320/320 N 1,1kW junto con el convertidor
de frecuencia VFTM TRI 1,5 si se dispone de
alimentación trifásica o bien el modelo VFTM
MONO 2,2 si se dispone de alimentación monofásica.
En caso de que el recorrido de conducto sea
reducido, se puede optar por el modelo CGT/4500-6/22 0,55kW o el TCBT/4-500/H, junto con
el convertidor de frecuencia VFTM TRI 0,55 si se
dispone de alimentación trifásica o bien el modelo
VFTM MONO 0,55 si se dispone de alimentación
monofásica.
En las escaleras / vías de evacuación con un elevado
número de puertas, también se deberá calcular el

82

caudal a partir del área de fuga.
Cada escalera / vía de evacuación presurizada,
debe disponer de un sistema de presurización
independiente.
Además se ha de tener en cuenta los siguientes
apartados de la mencionada norma.
11.6.1 Para reducir el fallo de energía eléctrica
en un incendio, es imprescindible contar con
una fuente de alimentación secundaria, como un
generador de una subestación independiente, con
capacidad suficiente para mantener el suministro
de energía eléctrica a las instalaciones de
salvamento y protección contra incendios, incluidos
los sistemas de control de humo, los sistemas de
presión diferencial y los equipos auxiliares.
11.8.2.4. La toma de aire exterior debe ubicarse
siempre lejos de cualquier punto de posible riesgo
de incendio. Las entradas de aire exterior deben
situarse a nivel de la planta baja o cerca del mismo,

(pero lejos de las salidas de humos del sótano) para
evitar la contaminación del humo ascendente. De
no ser posible tal disposición, las entradas de aire
exterior se deben ubicar al nivel del tejado.
11.7.2.3. El sistema de presión diferencial se debe
diseñar con los siguientes criterios:
Donde los equipos del sistema de presión
diferencial suministren aire a la única vía de
evacuación de un edificio, se debe prever un
ventilador de reserva completo, con su motor.”
5.2.2.3. En edificios de altura igual o superior
a 11 m, los puntos de suministro de aire deben
distribuirse uniformemente en toda la altura de
la caja de escalera, y la distancia máxima no debe
exceder de tres plantas”
