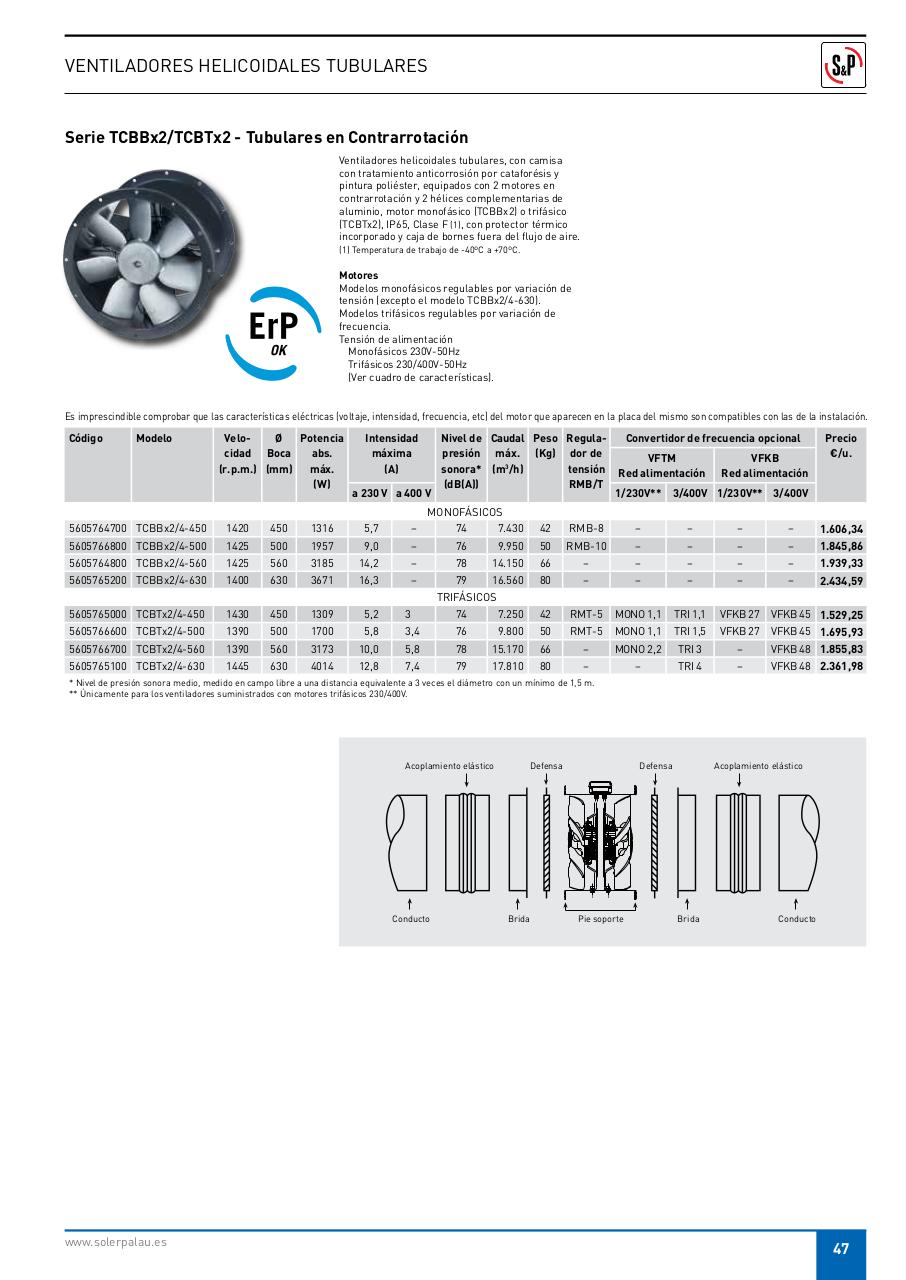

VENTILADORES HELICOIDALES TUBULARES

Serie TCbbx2/TCbTx2 - Tubulares en Contrarrotación
Ventiladores helicoidales tubulares, con camisa
con tratamiento anticorrosión por cataforésis y
pintura poliéster, equipados con 2 motores en
contrarrotación y 2 hélices complementarias de
aluminio, motor monofásico (TCBBx2) o trifásico
(TCBTx2), IP65, Clase F (1), con protector térmico
incorporado y caja de bornes fuera del flujo de aire.
(1) Temperatura de trabajo de -40ºC a +70ºC.

Motores
Modelos monofásicos regulables por variación de
tensión (excepto el modelo TCBBx2/4-630).
Modelos trifásicos regulables por variación de
frecuencia.
Tensión de alimentación
Monofásicos 230V-50Hz
Trifásicos 230/400V-50Hz
(Ver cuadro de características).
Es imprescindible comprobar que las características eléctricas (voltaje, intensidad, frecuencia, etc) del motor que aparecen en la placa del mismo son compatibles con las de la instalación.

Código

Modelo

VeloØ
Potencia
cidad boca
abs.
(r.p.m.) (mm)
máx.
(W)

Intensidad
máxima
(A)
a 230 V a 400 V

Nivel de Caudal Peso Regulapresión máx. (Kg) dor de
tensión
sonora* (m3/h)
RMb/T
(db(A))

Convertidor de frecuencia opcional
VFTM
Red alimentación
1/230V**

VFKb
Red alimentación

Precio
€/u.

3/400V 1/230V** 3/400V

MONOFÁSICOS
5605764700 TCBBx2/4-450

1420

450

1316

5,7

–

74

7.430

42

RMB-8

–

–

–

–

1.606,34

5605766800 TCBBx2/4-500

1425

500

1957

9,0

–

76

9.950

50

RMB-10

–

–

–

–

1.845,86

5605764800 TCBBx2/4-560

1425

560

3185

14,2

–

78

14.150

66

–

–

–

–

–

1.939,33

5605765200 TCBBx2/4-630

1400

630

3671

16,3

–

79

16.560

80

–

–

–

–

–

2.434,59

TRIFÁSICOS
5605765000 TCBTx2/4-450

1430

450

1309

5,2

3

74

7.250

42

RMT-5

MONO 1,1

TRI 1,1

VFKB 27

VFKB 45 1.529,25

5605766600 TCBTx2/4-500

1390

500

1700

5,8

3,4

76

9.800

50

RMT-5

MONO 1,1

TRI 1,5

VFKB 27

VFKB 45 1.695,93

5605766700 TCBTx2/4-560

1390

560

3173

10,0

5,8

78

15.170

66

–

MONO 2,2

TRI 3

–

VFKB 48 1.855,83

5605765100 TCBTx2/4-630

1445

630

4014

12,8

7,4

79

17.810

80

–

–

TRI 4

–

VFKB 48 2.361,98

* Nivel de presión sonora medio, medido en campo libre a una distancia equivalente a 3 veces el diámetro con un mínimo de 1,5 m.
** Únicamente para los ventiladores suministrados con motores trifásicos 230/400V.

Acoplamiento elástico

Conducto

www.solerpalau.es

Defensa

Brida

Defensa

Pie soporte

Acoplamiento elástico

Brida

Conducto
