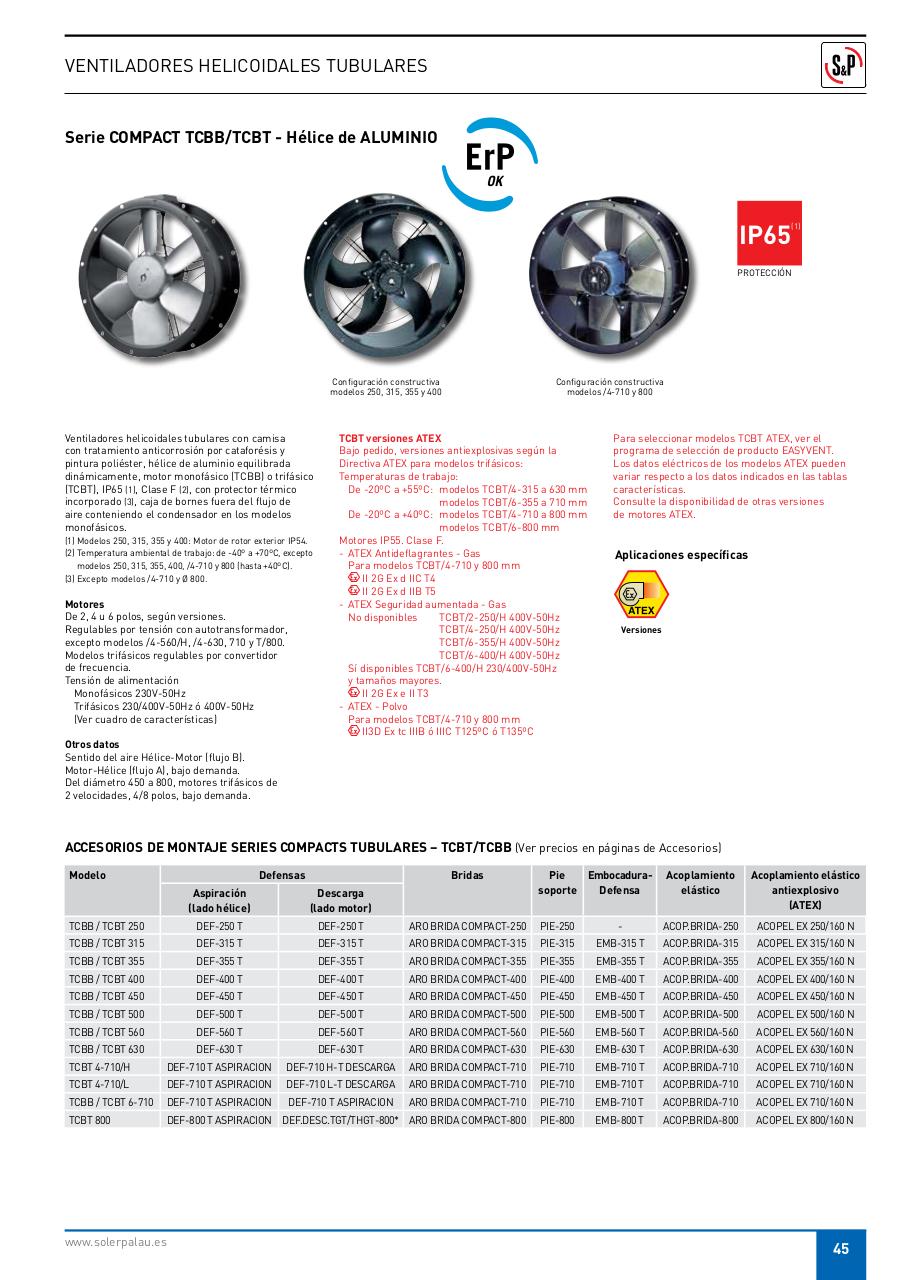

VENTILADORES HELICOIDALES TUBULARES

Serie COMPACT TCbb/TCbT - Hélice de ALUMINIO

IP65

(1)

PROTECCIóN

Configuración constructiva
modelos 250, 315, 355 y 400

Ventiladores helicoidales tubulares con camisa
con tratamiento anticorrosión por cataforésis y
pintura poliéster, hélice de aluminio equilibrada
dinámicamente, motor monofásico (TCBB) o trifásico
(TCBT), IP65 (1), Clase F (2), con protector térmico
incorporado (3), caja de bornes fuera del flujo de
aire conteniendo el condensador en los modelos
monofásicos.
(1) Modelos 250, 315, 355 y 400: Motor de rotor exterior IP54.
(2) Temperatura ambiental de trabajo: de -40º a +70ºC, excepto
modelos 250, 315, 355, 400, /4-710 y 800 (hasta +40ºC).
(3) Excepto modelos /4-710 y Ø 800.

Motores
De 2, 4 u 6 polos, según versiones.
Regulables por tensión con autotransformador,
excepto modelos /4-560/H, /4-630, 710 y T/800.
Modelos trifásicos regulables por convertidor
de frecuencia.
Tensión de alimentación
Monofásicos 230V-50Hz
Trifásicos 230/400V-50Hz ó 400V-50Hz
(Ver cuadro de características)
Otros datos
Sentido del aire Hélice-Motor (flujo B).
Motor-Hélice (flujo A), bajo demanda.
Del diámetro 450 a 800, motores trifásicos de
2 velocidades, 4/8 polos, bajo demanda.

Configuración constructiva
modelos /4-710 y 800

TCbT versiones ATEx
Bajo pedido, versiones antiexplosivas según la
Directiva ATEX para modelos trifásicos:
Temperaturas de trabajo:
De -20ºC a +55ºC: modelos TCBT/4-315 a 630 mm
modelos TCBT/6-355 a 710 mm
De -20ºC a +40ºC: modelos TCBT/4-710 a 800 mm
modelos TCBT/6-800 mm
Motores IP55. Clase F.
- ATEX Antideflagrantes - Gas
Para modelos TCBT/4-710 y 800 mm
II 2G Ex d IIC T4
II 2G Ex d IIB T5
- ATEX Seguridad aumentada - Gas
No disponibles
TCBT/2-250/H 400V-50Hz
TCBT/4-250/H 400V-50Hz
TCBT/6-355/H 400V-50Hz
TCBT/6-400/H 400V-50Hz
Sí disponibles TCBT/6-400/H 230/400V-50Hz
y tamaños mayores.
II 2G Ex e II T3
- ATEX - Polvo
Para modelos TCBT/4-710 y 800 mm
II3D Ex tc IIIB ó IIIC T125ºC ó T135ºC

Para seleccionar modelos TCBT ATEX, ver el
programa de selección de producto EASyVENT.
Los datos eléctricos de los modelos ATEX pueden
variar respecto a los datos indicados en las tablas
características.
Consulte la disponibilidad de otras versiones
de motores ATEX.

Aplicaciones específicas

Versiones

ACCESORIOS DE MONTAJE SERIES COMPACTS TUbULARES – TCbT/TCbb (Ver precios en páginas de Accesorios)
Modelo

Defensas
Aspiración
(lado hélice)

bridas
Descarga
(lado motor)

Pie
Embocadurasoporte
Defensa

Acoplamiento
elástico

Acoplamiento elástico
antiexplosivo
(ATEx)

TCBB / TCBT 250

DEF-250 T

DEF-250 T

ARO BRIDA COMPACT-250

PIE-250

-

ACOP.BRIDA-250

ACOPEL EX 250/160 N

TCBB / TCBT 315

DEF-315 T

DEF-315 T

ARO BRIDA COMPACT-315

PIE-315

EMB-315 T

ACOP.BRIDA-315

ACOPEL EX 315/160 N

TCBB / TCBT 355

DEF-355 T

DEF-355 T

ARO BRIDA COMPACT-355

PIE-355

EMB-355 T

ACOP.BRIDA-355

ACOPEL EX 355/160 N

TCBB / TCBT 400

DEF-400 T

DEF-400 T

ARO BRIDA COMPACT-400

PIE-400

EMB-400 T

ACOP.BRIDA-400

ACOPEL EX 400/160 N

TCBB / TCBT 450

DEF-450 T

DEF-450 T

ARO BRIDA COMPACT-450

PIE-450

EMB-450 T

ACOP.BRIDA-450

ACOPEL EX 450/160 N

TCBB / TCBT 500

DEF-500 T

DEF-500 T

ARO BRIDA COMPACT-500

PIE-500

EMB-500 T

ACOP.BRIDA-500

ACOPEL EX 500/160 N

TCBB / TCBT 560

DEF-560 T

DEF-560 T

ARO BRIDA COMPACT-560

PIE-560

EMB-560 T

ACOP.BRIDA-560

ACOPEL EX 560/160 N

TCBB / TCBT 630

DEF-630 T

DEF-630 T

ARO BRIDA COMPACT-630

PIE-630

EMB-630 T

ACOP.BRIDA-630

ACOPEL EX 630/160 N

TCBT 4-710/H

DEF-710 T ASPIRACION

DEF-710 H-T DESCARGA

ARO BRIDA COMPACT-710

PIE-710

EMB-710 T

ACOP.BRIDA-710

ACOPEL EX 710/160 N

TCBT 4-710/L

DEF-710 T ASPIRACION

DEF-710 L-T DESCARGA

ARO BRIDA COMPACT-710

PIE-710

EMB-710 T

ACOP.BRIDA-710

ACOPEL EX 710/160 N

TCBB / TCBT 6-710

DEF-710 T ASPIRACION

DEF-710 T ASPIRACION

ARO BRIDA COMPACT-710

PIE-710

EMB-710 T

ACOP.BRIDA-710

ACOPEL EX 710/160 N

TCBT 800

DEF-800 T ASPIRACION DEF.DESC.TGT/THGT-800* ARO BRIDA COMPACT-800

PIE-800

EMB-800 T

ACOP.BRIDA-800

ACOPEL EX 800/160 N
