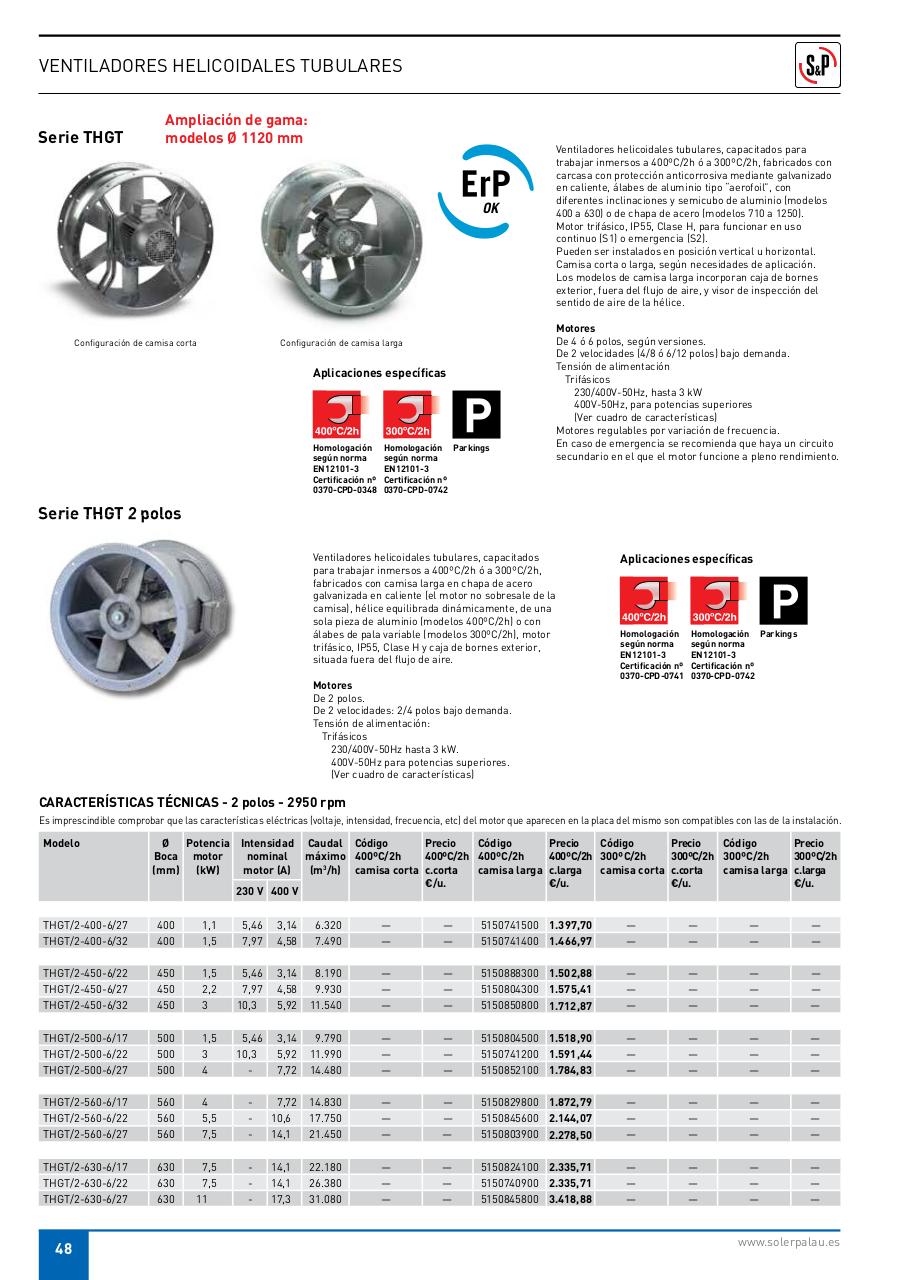

VENTILADORES HELICOIDALES TUBULARES

Serie THGT

Ampliación de gama:
modelos Ø 1120 mm

Configuración de camisa corta

Ventiladores helicoidales tubulares, capacitados para
trabajar inmersos a 400ºC/2h ó a 300ºC/2h, fabricados con
carcasa con protección anticorrosiva mediante galvanizado
en caliente, álabes de aluminio tipo “aerofoil”, con
diferentes inclinaciones y semicubo de aluminio (modelos
400 a 630) o de chapa de acero (modelos 710 a 1250).
Motor trifásico, IP55, Clase H, para funcionar en uso
continuo (S1) o emergencia (S2).
Pueden ser instalados en posición vertical u horizontal.
Camisa corta o larga, según necesidades de aplicación.
Los modelos de camisa larga incorporan caja de bornes
exterior, fuera del flujo de aire, y visor de inspección del
sentido de aire de la hélice.

Configuración de camisa larga

Aplicaciones específicas

Homologación
según norma
EN12101-3
Certificación nº
0370-CPD-0348

Homologación Parkings
según norma
EN12101-3
Certificación nº
0370-CPD-0742

Motores
De 4 ó 6 polos, según versiones.
De 2 velocidades (4/8 ó 6/12 polos) bajo demanda.
Tensión de alimentación
Trifásicos
230/400V-50Hz, hasta 3 kW
400V-50Hz, para potencias superiores
(Ver cuadro de características)
Motores regulables por variación de frecuencia.
En caso de emergencia se recomienda que haya un circuito
secundario en el que el motor funcione a pleno rendimiento.

Serie THGT 2 polos
Ventiladores helicoidales tubulares, capacitados
para trabajar inmersos a 400ºC/2h ó a 300ºC/2h,
fabricados con camisa larga en chapa de acero
galvanizada en caliente (el motor no sobresale de la
camisa), hélice equilibrada dinámicamente, de una
sola pieza de aluminio (modelos 400ºC/2h) o con
álabes de pala variable (modelos 300ºC/2h), motor
trifásico, IP55, Clase H y caja de bornes exterior,
situada fuera del flujo de aire.
Motores
De 2 polos.
De 2 velocidades: 2/4 polos bajo demanda.
Tensión de alimentación:
Trifásicos
230/400V-50Hz hasta 3 kW.
400V-50Hz para potencias superiores.
(Ver cuadro de características)

Aplicaciones específicas

Homologación
según norma
EN12101-3
Certificación nº
0370-CPD-0741

Homologación Parkings
según norma
EN12101-3
Certificación nº
0370-CPD-0742

CARACTERÍSTICAS TÉCNICAS - 2 polos - 2950 rpm
Es imprescindible comprobar que las características eléctricas (voltaje, intensidad, frecuencia, etc) del motor que aparecen en la placa del mismo son compatibles con las de la instalación.

Modelo

Ø Potencia Intensidad
boca motor
nominal
(mm)
(kW)
motor (A)
230 V 400 V

Caudal Código
Precio
Código
Precio
Código
Precio
Código
Precio
máximo 400ºC/2h
400ºC/2h 400ºC/2h
400ºC/2h 300ºC/2h
300ºC/2h 300ºC/2h
300ºC/2h
(m3/h) camisa corta c.corta
camisa larga c.larga
camisa corta c.corta
camisa larga c.larga
€/u.
€/u.
€/u.
€/u.

THGT/2-400-6/27
THGT/2-400-6/32

400
400

1,1
1,5

5,46
7,97

3,14
4,58

6.320
7.490

—
—

—
—

5150741500 1.397,70
5150741400 1.466,97

—
—

—
—

—
—

—
—

THGT/2-450-6/22
THGT/2-450-6/27
THGT/2-450-6/32

450
450
450

1,5
2,2
3

5,46
7,97
10,3

3,14
4,58
5,92

8.190
9.930
11.540

—
—
—

—
—
—

5150888300 1.502,88
5150804300 1.575,41
5150850800 1.712,87

—
—
—

—
—
—

—
—
—

—
—
—

THGT/2-500-6/17
THGT/2-500-6/22
THGT/2-500-6/27

500
500
500

1,5
3
4

5,46
10,3
-

3,14
5,92
7,72

9.790
11.990
14.480

—
—
—

—
—
—

5150804500 1.518,90
5150741200 1.591,44
5150852100 1.784,83

—
—
—

—
—
—

—
—
—

—
—
—

THGT/2-560-6/17
THGT/2-560-6/22
THGT/2-560-6/27

560
560
560

4
5,5
7,5

-

7,72
10,6
14,1

14.830
17.750
21.450

—
—
—

—
—
—

5150829800 1.872,79
5150845600 2.144,07
5150803900 2.278,50

—
—
—

—
—
—

—
—
—

—
—
—

THGT/2-630-6/17
THGT/2-630-6/22
THGT/2-630-6/27

630
630
630

7,5
7,5
11

-

14,1
14,1
17,3

22.180
26.380
31.080

—
—
—

—
—
—

5150824100 2.335,71
5150740900 2.335,71
5150845800 3.418,88

—
—
—

—
—
—

—
—
—

—
—
—

48
