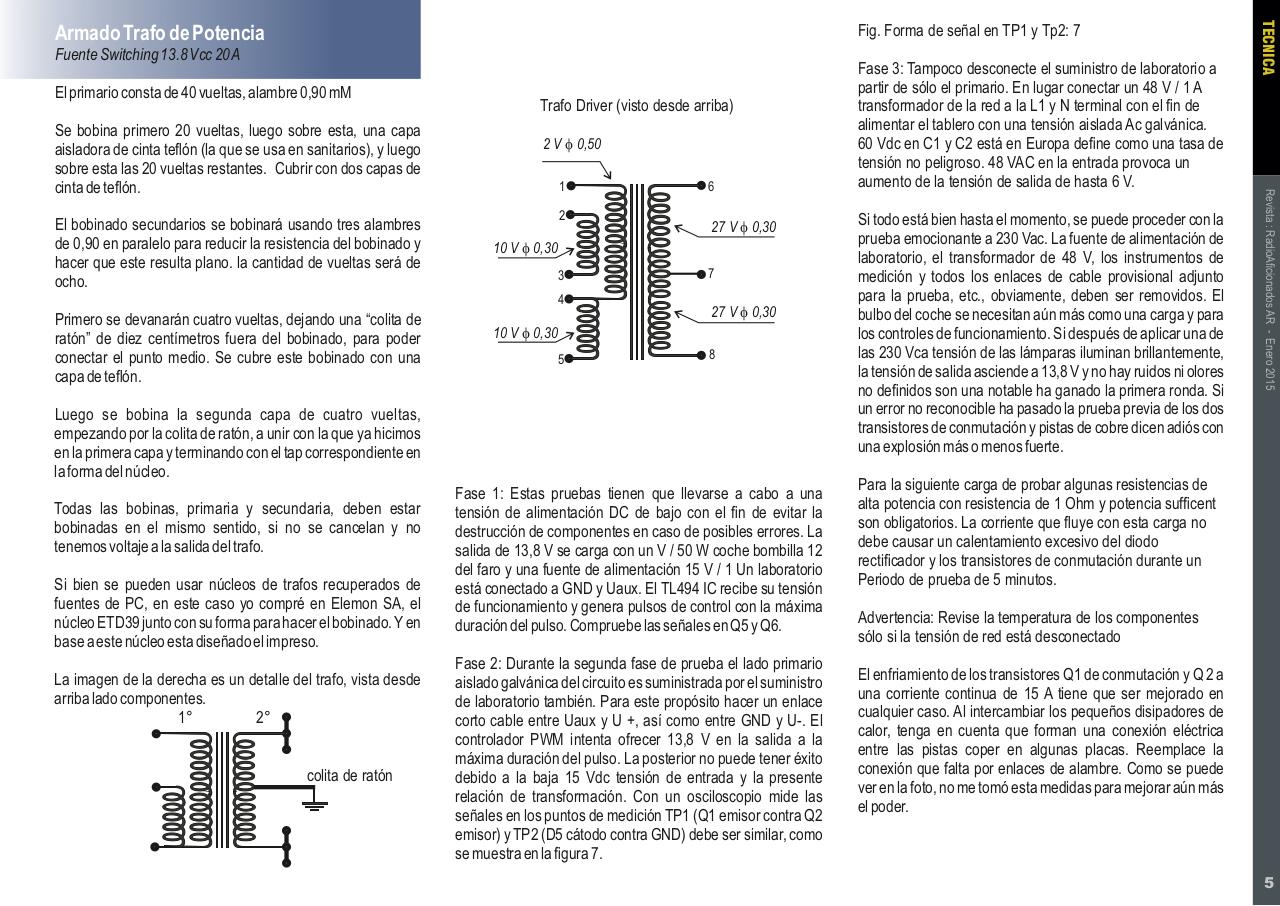

Fuente Switching 13.8 Vcc 20 A
El primario consta de 40 vueltas, alambre 0,90 mM

El bobinado secundarios se bobinará usando tres alambres
de 0,90 en paralelo para reducir la resistencia del bobinado y
hacer que este resulta plano. la cantidad de vueltas será de
ocho.

2 V  0,50
1
2

27 V  0,30

10 V  0,30
3
4

Primero se devanarán cuatro vueltas, dejando una “colita de
ratón” de diez centímetros fuera del bobinado, para poder
conectar el punto medio. Se cubre este bobinado con una
capa de teflón.

6

7

27 V  0,30

10 V  0,30
5

8

Luego se bobina la segunda capa de cuatro vueltas,
empezando por la colita de ratón, a unir con la que ya hicimos
en la primera capa y terminando con el tap correspondiente en
la forma del núcleo.
Todas las bobinas, primaria y secundaria, deben estar
bobinadas en el mismo sentido, si no se cancelan y no
tenemos voltaje a la salida del trafo.
Si bien se pueden usar núcleos de trafos recuperados de
fuentes de PC, en este caso yo compré en Elemon SA, el
núcleo ETD39 junto con su forma para hacer el bobinado. Y en
base a este núcleo esta diseñado el impreso.
La imagen de la derecha es un detalle del trafo, vista desde
arriba lado componentes.
1°
2°

colita de ratón

Fase 1: Estas pruebas tienen que llevarse a cabo a una
tensión de alimentación DC de bajo con el fin de evitar la
destrucción de componentes en caso de posibles errores. La
salida de 13,8 V se carga con un V / 50 W coche bombilla 12
del faro y una fuente de alimentación 15 V / 1 Un laboratorio
está conectado a GND y Uaux. El TL494 IC recibe su tensión
de funcionamiento y genera pulsos de control con la máxima
duración del pulso. Compruebe las señales en Q5 y Q6.
Fase 2: Durante la segunda fase de prueba el lado primario
aislado galvánica del circuito es suministrada por el suministro
de laboratorio también. Para este propósito hacer un enlace
corto cable entre Uaux y U +, así como entre GND y U-. El
controlador PWM intenta ofrecer 13,8 V en la salida a la
máxima duración del pulso. La posterior no puede tener éxito
debido a la baja 15 Vdc tensión de entrada y la presente
relación de transformación. Con un osciloscopio mide las
señales en los puntos de medición TP1 (Q1 emisor contra Q2
emisor) y TP2 (D5 cátodo contra GND) debe ser similar, como
se muestra en la figura 7.

Si todo está bien hasta el momento, se puede proceder con la
prueba emocionante a 230 Vac. La fuente de alimentación de
laboratorio, el transformador de 48 V, los instrumentos de
medición y todos los enlaces de cable provisional adjunto
para la prueba, etc., obviamente, deben ser removidos. El
bulbo del coche se necesitan aún más como una carga y para
los controles de funcionamiento. Si después de aplicar una de
las 230 Vca tensión de las lámparas iluminan brillantemente,
la tensión de salida asciende a 13,8 V y no hay ruidos ni olores
no definidos son una notable ha ganado la primera ronda. Si
un error no reconocible ha pasado la prueba previa de los dos
transistores de conmutación y pistas de cobre dicen adiós con
una explosión más o menos fuerte.

Revista : RadioAficionados AR - Enero 2015

Se bobina primero 20 vueltas, luego sobre esta, una capa
aisladora de cinta teflón (la que se usa en sanitarios), y luego
sobre esta las 20 vueltas restantes. Cubrir con dos capas de
cinta de teflón.

Trafo Driver (visto desde arriba)

Fase 3: Tampoco desconecte el suministro de laboratorio a
partir de sólo el primario. En lugar conectar un 48 V / 1 A
transformador de la red a la L1 y N terminal con el fin de
alimentar el tablero con una tensión aislada Ac galvánica.
60 Vdc en C1 y C2 está en Europa define como una tasa de
tensión no peligroso. 48 VAC en la entrada provoca un
aumento de la tensión de salida de hasta 6 V.

TECNICA

Fig. Forma de señal en TP1 y Tp2: 7

Armado Trafo de Potencia

Para la siguiente carga de probar algunas resistencias de
alta potencia con resistencia de 1 Ohm y potencia sufficent
son obligatorios. La corriente que fluye con esta carga no
debe causar un calentamiento excesivo del diodo
rectificador y los transistores de conmutación durante un
Periodo de prueba de 5 minutos.
Advertencia: Revise la temperatura de los componentes
sólo si la tensión de red está desconectado
El enfriamiento de los transistores Q1 de conmutación y Q 2 a
una corriente continua de 15 A tiene que ser mejorado en
cualquier caso. Al intercambiar los pequeños disipadores de
calor, tenga en cuenta que forman una conexión eléctrica
entre las pistas coper en algunas placas. Reemplace la
conexión que falta por enlaces de alambre. Como se puede
ver en la foto, no me tomó esta medidas para mejorar aún más
el poder.
