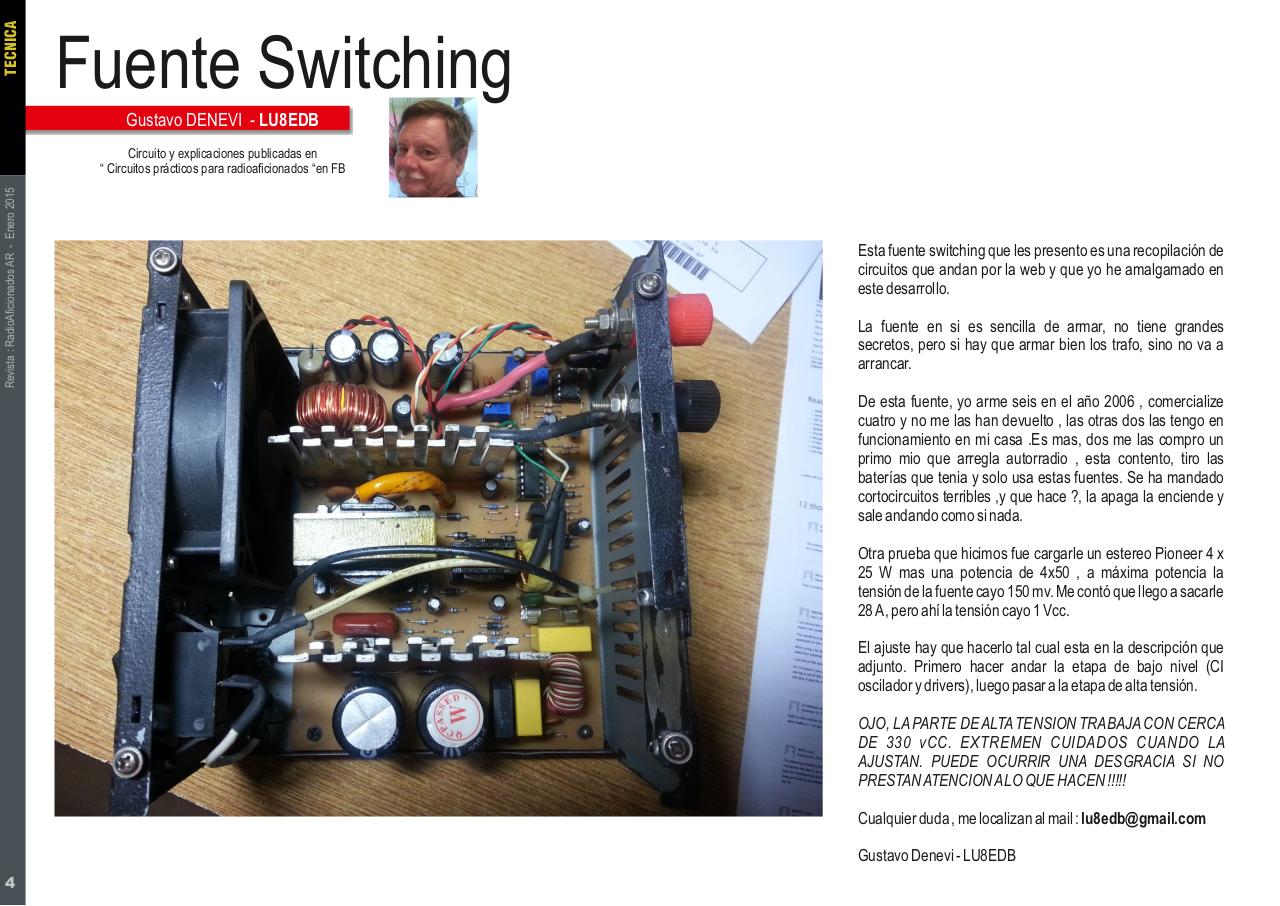

Fuente Switching
Gustavo DENEVI - LU8EDB

Revista : RadioAficionados AR - Enero 2015

Circuito y explicaciones publicadas en
“ Circuitos prácticos para radioaficionados “en FB

Esta fuente switching que les presento es una recopilación de
circuitos que andan por la web y que yo he amalgamado en
este desarrollo.
La fuente en si es sencilla de armar, no tiene grandes
secretos, pero si hay que armar bien los trafo, sino no va a
arrancar.
De esta fuente, yo arme seis en el año 2006 , comercialize
cuatro y no me las han devuelto , las otras dos las tengo en
funcionamiento en mi casa .Es mas, dos me las compro un
primo mio que arregla autorradio , esta contento, tiro las
baterías que tenia y solo usa estas fuentes. Se ha mandado
cortocircuitos terribles ,y que hace ?, la apaga la enciende y
sale andando como si nada.
Otra prueba que hicimos fue cargarle un estereo Pioneer 4 x
25 W mas una potencia de 4x50 , a máxima potencia la
tensión de la fuente cayo 150 mv. Me contó que llego a sacarle
28 A , pero ahí la tensión cayo 1 Vcc.
El ajuste hay que hacerlo tal cual esta en la descripción que
adjunto. Primero hacer andar la etapa de bajo nivel (CI
oscilador y drivers), luego pasar a la etapa de alta tensión.
OJO, LA PARTE DE ALTA TENSION TRABAJA CON CERCA
DE 330 vCC. EXTREMEN CUIDADOS CUANDO LA
AJUSTAN. PUEDE OCURRIR UNA DESGRACIA SI NO
PRESTAN ATENCION A LO QUE HACEN !!!!!
Cualquier duda , me localizan al mail : lu8edb@gmail.com
Gustavo Denevi - LU8EDB
