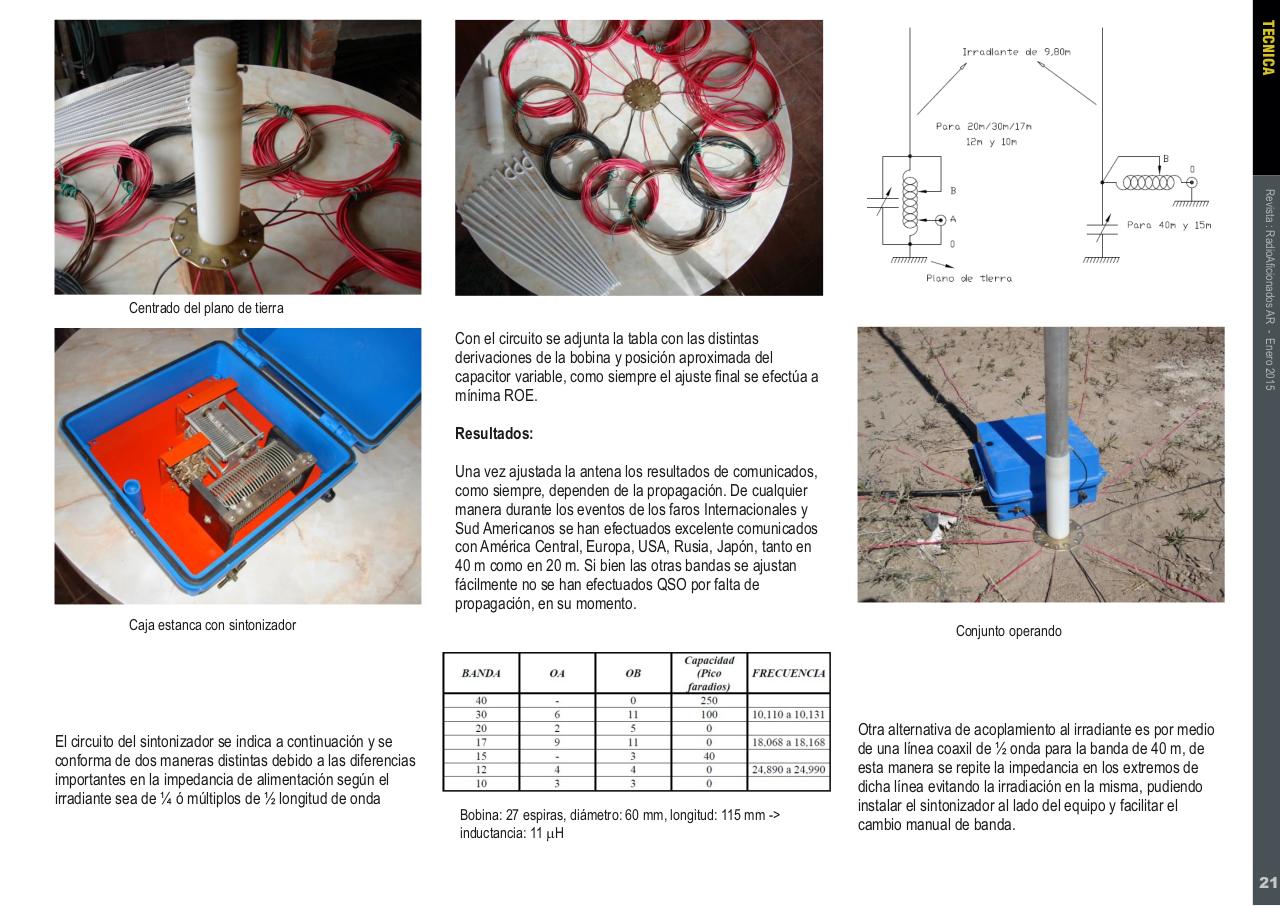

Centrado del plano de tierra

Con el circuito se adjunta la tabla con las distintas
derivaciones de la bobina y posición aproximada del
capacitor variable, como siempre el ajuste final se efectúa a
mínima ROE.
Resultados:
Una vez ajustada la antena los resultados de comunicados,
como siempre, dependen de la propagación. De cualquier
manera durante los eventos de los faros Internacionales y
Sud Americanos se han efectuados excelente comunicados
con América Central, Europa, USA, Rusia, Japón, tanto en
40 m como en 20 m. Si bien las otras bandas se ajustan
fácilmente no se han efectuados QSO por falta de
propagación, en su momento.
Caja estanca con sintonizador

Conjunto operando

El circuito del sintonizador se indica a continuación y se
conforma de dos maneras distintas debido a las diferencias
importantes en la impedancia de alimentación según el
irradiante sea de ¼ ó múltiplos de ½ longitud de onda
Bobina: 27 espiras, diámetro: 60 mm, longitud: 115 mm ->
inductancia: 11 H

Otra alternativa de acoplamiento al irradiante es por medio
de una línea coaxil de ½ onda para la banda de 40 m, de
esta manera se repite la impedancia en los extremos de
dicha línea evitando la irradiación en la misma, pudiendo
instalar el sintonizador al lado del equipo y facilitar el
cambio manual de banda.
