TECNICA

en el caño y roscado en el pie de crilon. Dicho tornillo sirve,
además, de unión eléctrica al acoplador de sintonía.
El plano de tierra está formado a partir de un dodecaedro en
chapa de bronce de 1,5 mm de espesor y de 120 mm de

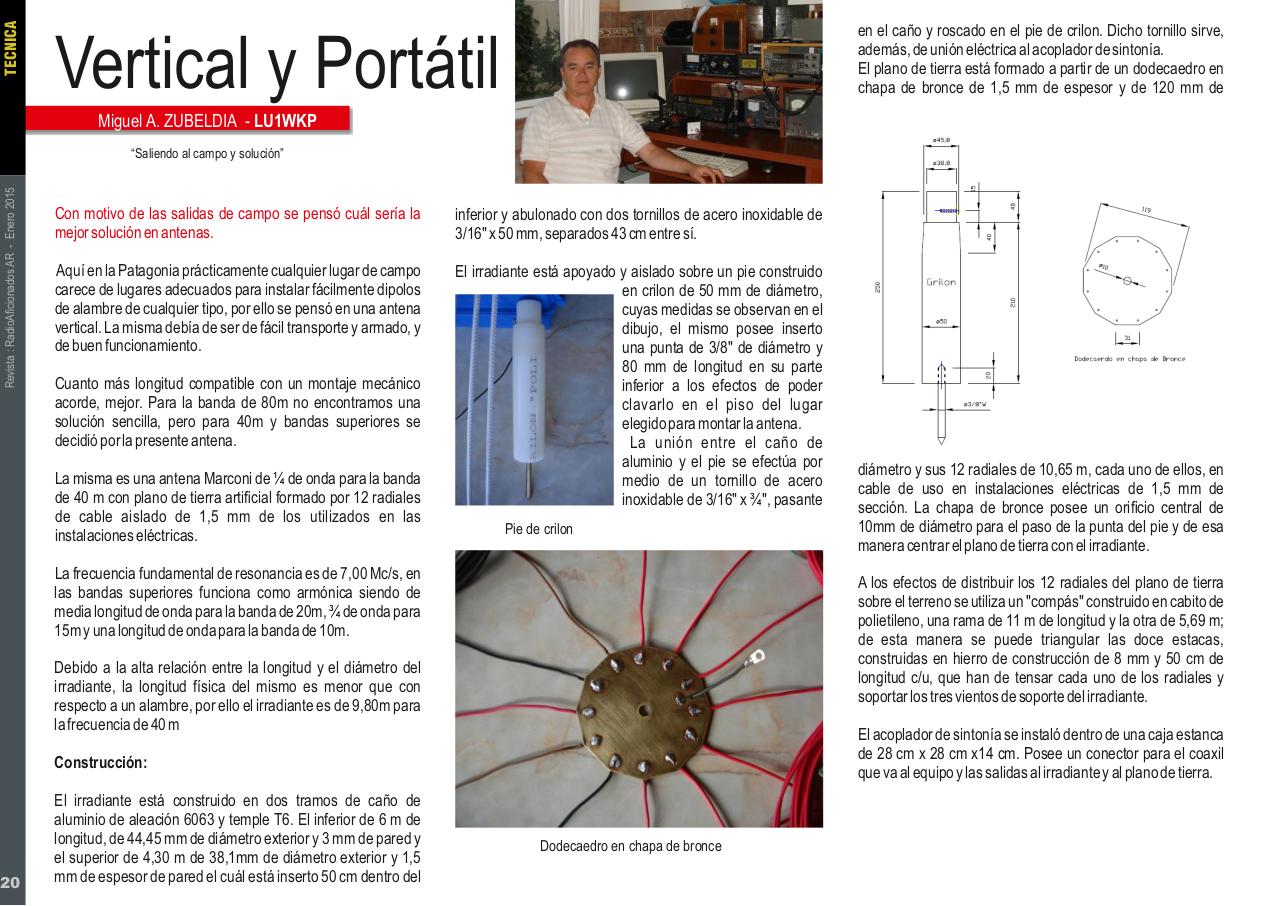

Vertical y Portátil
Miguel A. ZUBELDIA - LU1WKP

Revista : RadioAficionados AR - Enero 2015

“Saliendo al campo y solución”

20

Con motivo de las salidas de campo se pensó cuál sería la
mejor solución en antenas.

inferior y abulonado con dos tornillos de acero inoxidable de
3/16" x 50 mm, separados 43 cm entre sí.

Aquí en la Patagonia prácticamente cualquier lugar de campo
carece de lugares adecuados para instalar fácilmente dipolos
de alambre de cualquier tipo, por ello se pensó en una antena
vertical. La misma debía de ser de fácil transporte y armado, y
de buen funcionamiento.

El irradiante está apoyado y aislado sobre un pie construido
en crilon de 50 mm de diámetro,
cuyas medidas se observan en el
dibujo, el mismo posee inserto
una punta de 3/8" de diámetro y
80 mm de longitud en su parte
inferior a los efectos de poder
clavarlo en el piso del lugar
elegido para montar la antena.
La unión entre el caño de
aluminio y el pie se efectúa por
medio de un tornillo de acero
inoxidable de 3/16" x ¾", pasante

Cuanto más longitud compatible con un montaje mecánico
acorde, mejor. Para la banda de 80m no encontramos una
solución sencilla, pero para 40m y bandas superiores se
decidió por la presente antena.
La misma es una antena Marconi de ¼ de onda para la banda
de 40 m con plano de tierra artificial formado por 12 radiales
de cable aislado de 1,5 mm de los utilizados en las
instalaciones eléctricas.

Pie de crilon

La frecuencia fundamental de resonancia es de 7,00 Mc/s, en
las bandas superiores funciona como armónica siendo de
media longitud de onda para la banda de 20m, ¾ de onda para
15m y una longitud de onda para la banda de 10m.

A los efectos de distribuir los 12 radiales del plano de tierra
sobre el terreno se utiliza un "compás" construido en cabito de
polietileno, una rama de 11 m de longitud y la otra de 5,69 m;
de esta manera se puede triangular las doce estacas,
construidas en hierro de construcción de 8 mm y 50 cm de
longitud c/u, que han de tensar cada uno de los radiales y
soportar los tres vientos de soporte del irradiante.

Debido a la alta relación entre la longitud y el diámetro del
irradiante, la longitud física del mismo es menor que con
respecto a un alambre, por ello el irradiante es de 9,80m para
la frecuencia de 40 m

El acoplador de sintonía se instaló dentro de una caja estanca
de 28 cm x 28 cm x14 cm. Posee un conector para el coaxil
que va al equipo y las salidas al irradiante y al plano de tierra.

Construcción:
El irradiante está construido en dos tramos de caño de
aluminio de aleación 6063 y temple T6. El inferior de 6 m de
longitud, de 44,45 mm de diámetro exterior y 3 mm de pared y
el superior de 4,30 m de 38,1mm de diámetro exterior y 1,5
mm de espesor de pared el cuál está inserto 50 cm dentro del

diámetro y sus 12 radiales de 10,65 m, cada uno de ellos, en
cable de uso en instalaciones eléctricas de 1,5 mm de
sección. La chapa de bronce posee un orificio central de
10mm de diámetro para el paso de la punta del pie y de esa
manera centrar el plano de tierra con el irradiante.

Dodecaedro en chapa de bronce
