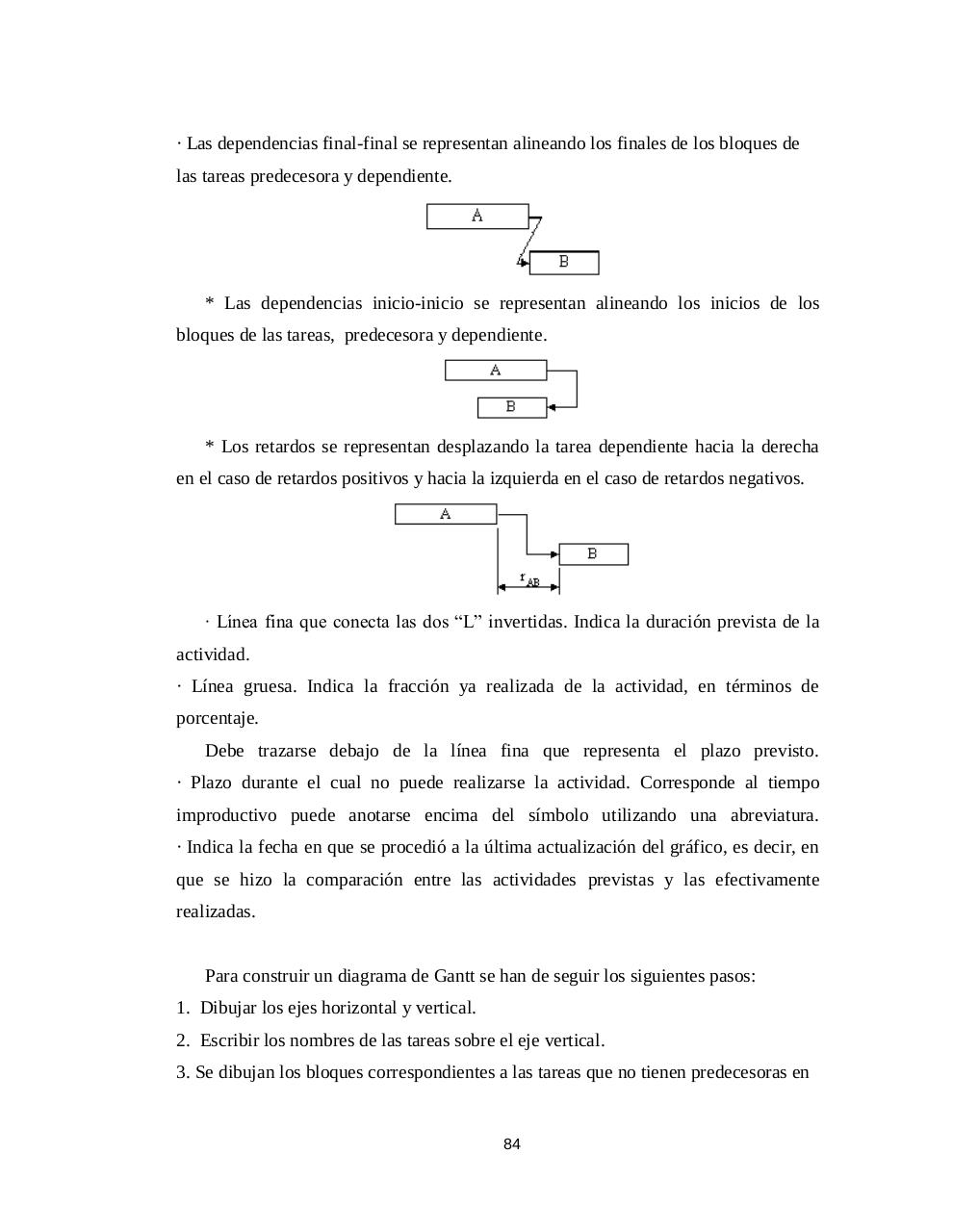

· Las dependencias final-final se representan alineando los finales de los bloques de
las tareas predecesora y dependiente.

* Las dependencias inicio-inicio se representan alineando los inicios de los
bloques de las tareas, predecesora y dependiente.

* Los retardos se representan desplazando la tarea dependiente hacia la derecha
en el caso de retardos positivos y hacia la izquierda en el caso de retardos negativos.

· Línea fina que conecta las dos “L” invertidas. Indica la duración prevista de la
actividad.
· Línea gruesa. Indica la fracción ya realizada de la actividad, en términos de
porcentaje.
Debe trazarse debajo de la línea fina que representa el plazo previsto.
· Plazo durante el cual no puede realizarse la actividad. Corresponde al tiempo
improductivo puede anotarse encima del símbolo utilizando una abreviatura.
· Indica la fecha en que se procedió a la última actualización del gráfico, es decir, en
que se hizo la comparación entre las actividades previstas y las efectivamente
realizadas.

Para construir un diagrama de Gantt se han de seguir los siguientes pasos:
1. Dibujar los ejes horizontal y vertical.
2. Escribir los nombres de las tareas sobre el eje vertical.
3. Se dibujan los bloques correspondientes a las tareas que no tienen predecesoras en
