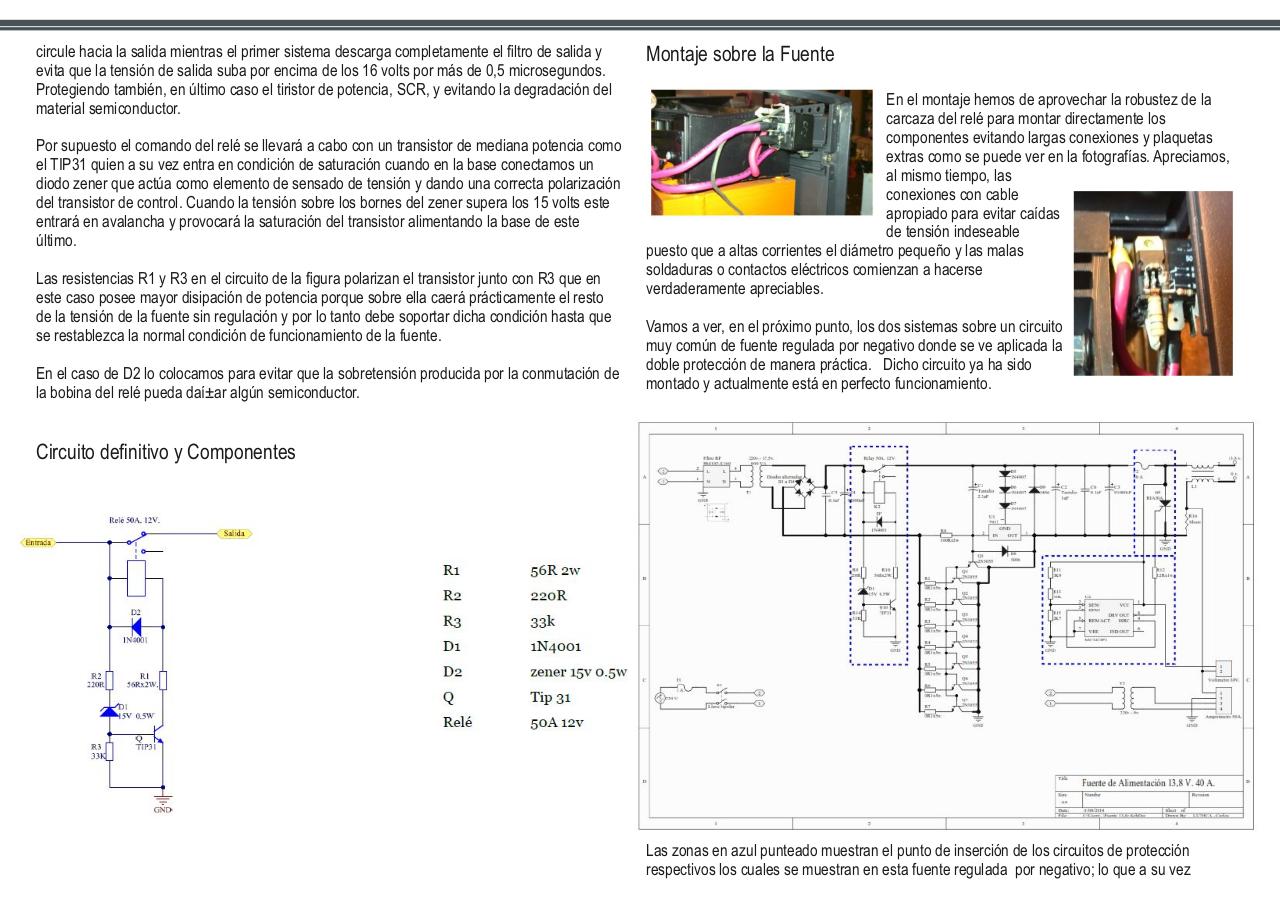

circule hacia la salida mientras el primer sistema descarga completamente el filtro de salida y
evita que la tensión de salida suba por encima de los 16 volts por más de 0,5 microsegundos.
Protegiendo también, en último caso el tiristor de potencia, SCR, y evitando la degradación del
material semiconductor.
Por supuesto el comando del relé se llevará a cabo con un transistor de mediana potencia como
el TIP31 quien a su vez entra en condición de saturación cuando en la base conectamos un
diodo zener que actúa como elemento de sensado de tensión y dando una correcta polarización
del transistor de control. Cuando la tensión sobre los bornes del zener supera los 15 volts este
entrará en avalancha y provocará la saturación del transistor alimentando la base de este
último.
Las resistencias R1 y R3 en el circuito de la figura polarizan el transistor junto con R3 que en
este caso posee mayor disipación de potencia porque sobre ella caerá prácticamente el resto
de la tensión de la fuente sin regulación y por lo tanto debe soportar dicha condición hasta que
se restablezca la normal condición de funcionamiento de la fuente.
En el caso de D2 lo colocamos para evitar que la sobretensión producida por la conmutación de
la bobina del relé pueda daí±ar algún semiconductor.

Montaje sobre la Fuente
En el montaje hemos de aprovechar la robustez de la
carcaza del relé para montar directamente los
componentes evitando largas conexiones y plaquetas
extras como se puede ver en la fotografías. Apreciamos,
al mismo tiempo, las
conexiones con cable
apropiado para evitar caídas
de tensión indeseable
puesto que a altas corrientes el diámetro pequeño y las malas
soldaduras o contactos eléctricos comienzan a hacerse
verdaderamente apreciables.
Vamos a ver, en el próximo punto, los dos sistemas sobre un circuito
muy común de fuente regulada por negativo donde se ve aplicada la
doble protección de manera práctica. Dicho circuito ya ha sido
montado y actualmente está en perfecto funcionamiento.

Circuito definitivo y Componentes

Las zonas en azul punteado muestran el punto de inserción de los circuitos de protección
respectivos los cuales se muestran en esta fuente regulada por negativo; lo que a su vez
