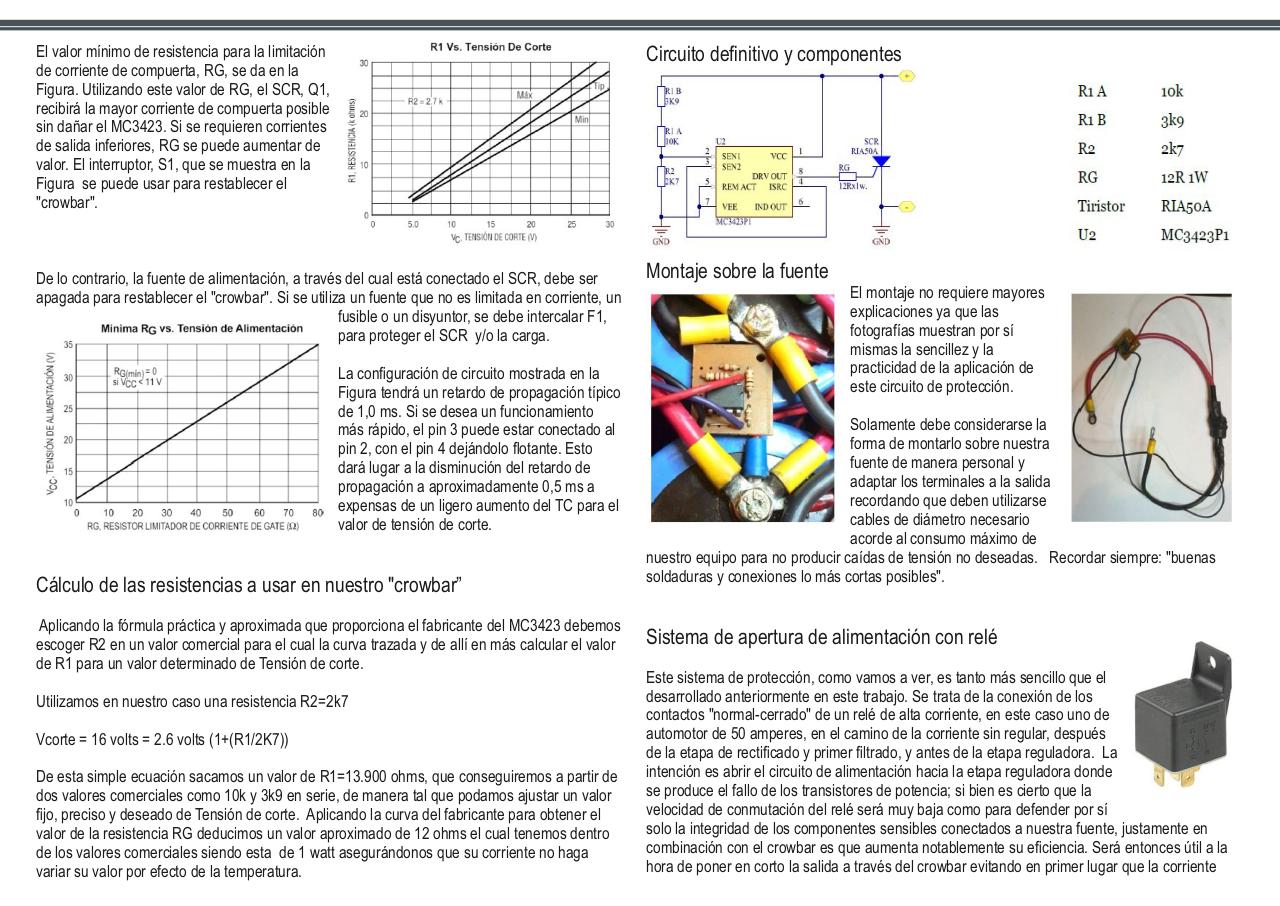

El valor mínimo de resistencia para la limitación
de corriente de compuerta, RG, se da en la
Figura. Utilizando este valor de RG, el SCR, Q1,
recibirá la mayor corriente de compuerta posible
sin dañar el MC3423. Si se requieren corrientes
de salida inferiores, RG se puede aumentar de
valor. El interruptor, S1, que se muestra en la
Figura se puede usar para restablecer el
"crowbar".

Circuito definitivo y componentes

De lo contrario, la fuente de alimentación, a través del cual está conectado el SCR, debe ser
apagada para restablecer el "crowbar". Si se utiliza un fuente que no es limitada en corriente, un
fusible o un disyuntor, se debe intercalar F1,
para proteger el SCR y/o la carga.
La configuración de circuito mostrada en la
Figura tendrá un retardo de propagación típico
de 1,0 ms. Si se desea un funcionamiento
más rápido, el pin 3 puede estar conectado al
pin 2, con el pin 4 dejándolo flotante. Esto
dará lugar a la disminución del retardo de
propagación a aproximadamente 0,5 ms a
expensas de un ligero aumento del TC para el
valor de tensión de corte.

Cálculo de las resistencias a usar en nuestro "crowbar”
Aplicando la fórmula práctica y aproximada que proporciona el fabricante del MC3423 debemos
escoger R2 en un valor comercial para el cual la curva trazada y de allí en más calcular el valor
de R1 para un valor determinado de Tensión de corte.
Utilizamos en nuestro caso una resistencia R2=2k7
Vcorte = 16 volts = 2.6 volts (1+(R1/2K7))
De esta simple ecuación sacamos un valor de R1=13.900 ohms, que conseguiremos a partir de
dos valores comerciales como 10k y 3k9 en serie, de manera tal que podamos ajustar un valor
fijo, preciso y deseado de Tensión de corte. Aplicando la curva del fabricante para obtener el
valor de la resistencia RG deducimos un valor aproximado de 12 ohms el cual tenemos dentro
de los valores comerciales siendo esta de 1 watt asegurándonos que su corriente no haga
variar su valor por efecto de la temperatura.

Montaje sobre la fuente
El montaje no requiere mayores
explicaciones ya que las
fotografías muestran por sí
mismas la sencillez y la
practicidad de la aplicación de
este circuito de protección.
Solamente debe considerarse la
forma de montarlo sobre nuestra
fuente de manera personal y
adaptar los terminales a la salida
recordando que deben utilizarse
cables de diámetro necesario
acorde al consumo máximo de
nuestro equipo para no producir caídas de tensión no deseadas. Recordar siempre: "buenas
soldaduras y conexiones lo más cortas posibles".

Sistema de apertura de alimentación con relé
Este sistema de protección, como vamos a ver, es tanto más sencillo que el
desarrollado anteriormente en este trabajo. Se trata de la conexión de los
contactos "normal-cerrado" de un relé de alta corriente, en este caso uno de
automotor de 50 amperes, en el camino de la corriente sin regular, después
de la etapa de rectificado y primer filtrado, y antes de la etapa reguladora. La
intención es abrir el circuito de alimentación hacia la etapa reguladora donde
se produce el fallo de los transistores de potencia; si bien es cierto que la
velocidad de conmutación del relé será muy baja como para defender por sí
solo la integridad de los componentes sensibles conectados a nuestra fuente, justamente en
combinación con el crowbar es que aumenta notablemente su eficiencia. Será entonces útil a la
hora de poner en corto la salida a través del crowbar evitando en primer lugar que la corriente
