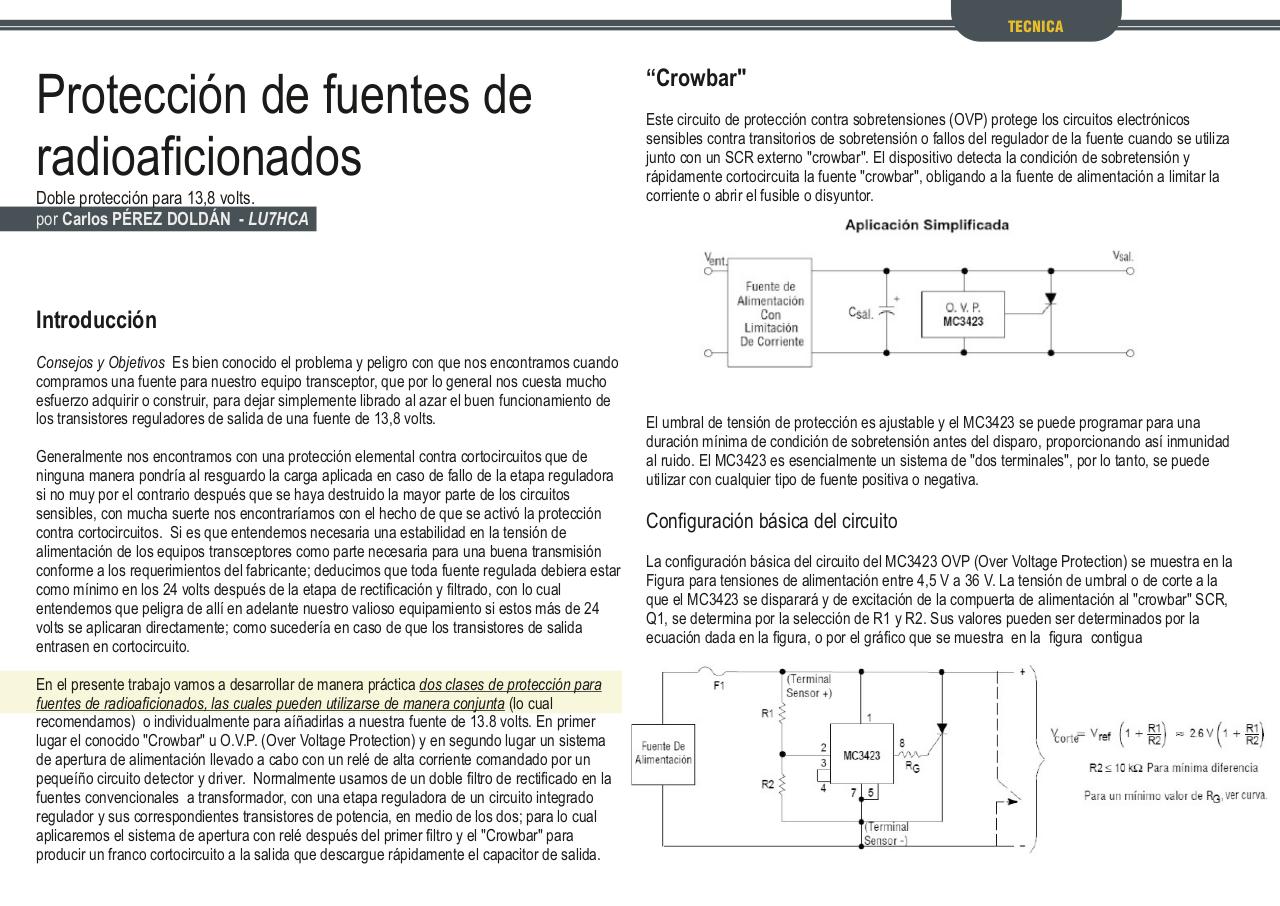

TECNICA

Protección de fuentes de
radioaficionados
Doble protección para 13,8 volts.
por Carlos PÉREZ DOLDÁN - LU7HCA

“Crowbar"
Este circuito de protección contra sobretensiones (OVP) protege los circuitos electrónicos
sensibles contra transitorios de sobretensión o fallos del regulador de la fuente cuando se utiliza
junto con un SCR externo "crowbar". El dispositivo detecta la condición de sobretensión y
rápidamente cortocircuita la fuente "crowbar", obligando a la fuente de alimentación a limitar la
corriente o abrir el fusible o disyuntor.

Introducción
Consejos y Objetivos Es bien conocido el problema y peligro con que nos encontramos cuando
compramos una fuente para nuestro equipo transceptor, que por lo general nos cuesta mucho
esfuerzo adquirir o construir, para dejar simplemente librado al azar el buen funcionamiento de
los transistores reguladores de salida de una fuente de 13,8 volts.
Generalmente nos encontramos con una protección elemental contra cortocircuitos que de
ninguna manera pondría al resguardo la carga aplicada en caso de fallo de la etapa reguladora
si no muy por el contrario después que se haya destruido la mayor parte de los circuitos
sensibles, con mucha suerte nos encontraríamos con el hecho de que se activó la protección
contra cortocircuitos. Si es que entendemos necesaria una estabilidad en la tensión de
alimentación de los equipos transceptores como parte necesaria para una buena transmisión
conforme a los requerimientos del fabricante; deducimos que toda fuente regulada debiera estar
como mínimo en los 24 volts después de la etapa de rectificación y filtrado, con lo cual
entendemos que peligra de allí en adelante nuestro valioso equipamiento si estos más de 24
volts se aplicaran directamente; como sucedería en caso de que los transistores de salida
entrasen en cortocircuito.
En el presente trabajo vamos a desarrollar de manera práctica dos clases de protección para
fuentes de radioaficionados, las cuales pueden utilizarse de manera conjunta (lo cual
recomendamos) o individualmente para aíñadirlas a nuestra fuente de 13.8 volts. En primer
lugar el conocido "Crowbar" u O.V.P. (Over Voltage Protection) y en segundo lugar un sistema
de apertura de alimentación llevado a cabo con un relé de alta corriente comandado por un
pequeíño circuito detector y driver. Normalmente usamos de un doble filtro de rectificado en la
fuentes convencionales a transformador, con una etapa reguladora de un circuito integrado
regulador y sus correspondientes transistores de potencia, en medio de los dos; para lo cual
aplicaremos el sistema de apertura con relé después del primer filtro y el "Crowbar" para
producir un franco cortocircuito a la salida que descargue rápidamente el capacitor de salida.

El umbral de tensión de protección es ajustable y el MC3423 se puede programar para una
duración mínima de condición de sobretensión antes del disparo, proporcionando así inmunidad
al ruido. El MC3423 es esencialmente un sistema de "dos terminales", por lo tanto, se puede
utilizar con cualquier tipo de fuente positiva o negativa.

Configuración básica del circuito
La configuración básica del circuito del MC3423 OVP (Over Voltage Protection) se muestra en la
Figura para tensiones de alimentación entre 4,5 V a 36 V. La tensión de umbral o de corte a la
que el MC3423 se disparará y de excitación de la compuerta de alimentación al "crowbar" SCR,
Q1, se determina por la selección de R1 y R2. Sus valores pueden ser determinados por la
ecuación dada en la figura, o por el gráfico que se muestra en la figura contigua
