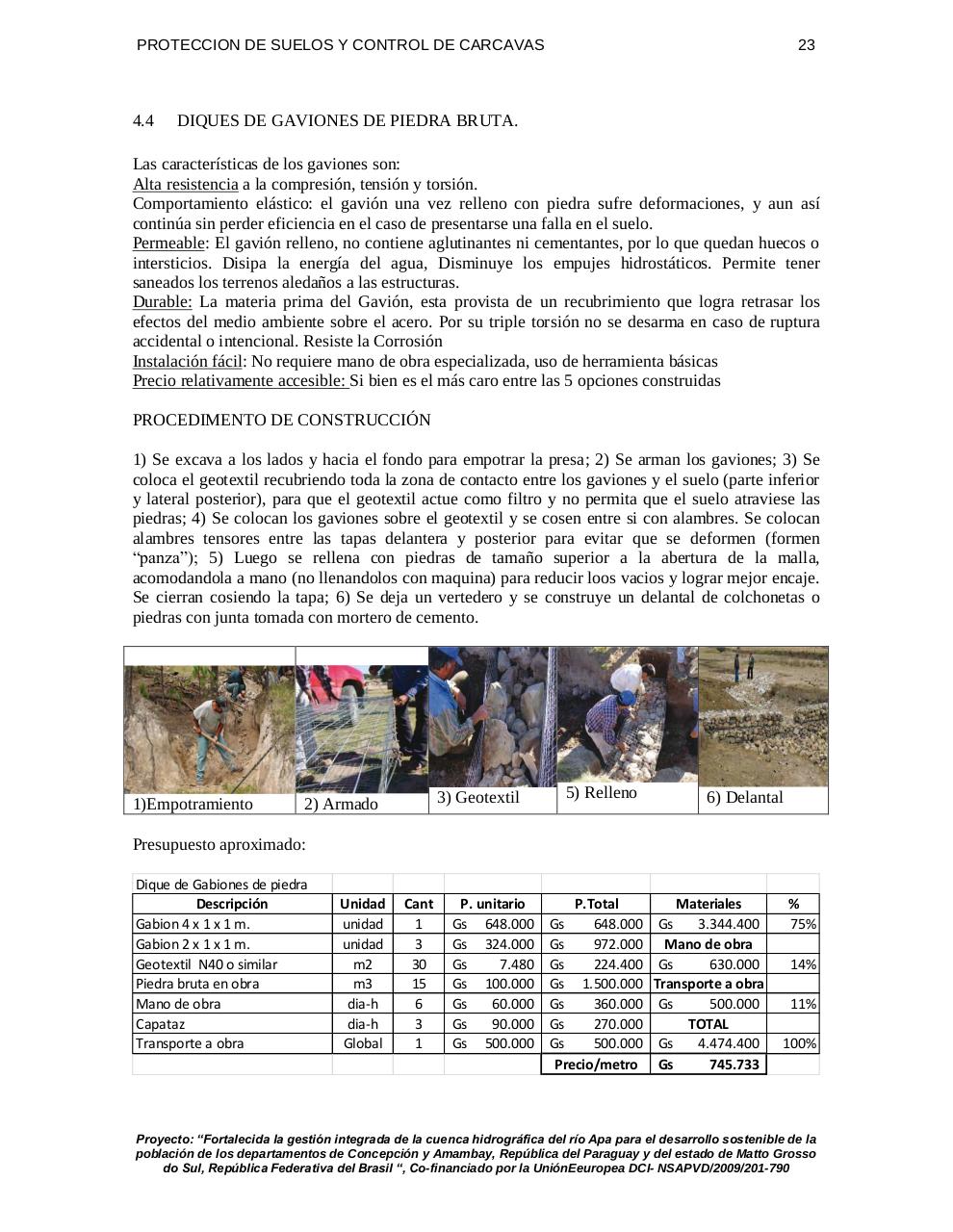

PROTECCION DE SUELOS Y CONTROL DE CARCAVAS

4.4

23

DIQUES DE GAVIONES DE PIEDRA BRUTA.

Las características de los gaviones son:
Alta resistencia a la compresión, tensión y torsión.
Comportamiento elástico: el gavión una vez relleno con piedra sufre deformaciones, y aun así
continúa sin perder eficiencia en el caso de presentarse una falla en el suelo.
Permeable: El gavión relleno, no contiene aglutinantes ni cementantes, por lo que quedan huecos o
intersticios. Disipa la energía del agua, Disminuye los empujes hidrostáticos. Permite tener
saneados los terrenos aledaños a las estructuras.
Durable: La materia prima del Gavión, esta provista de un recubrimiento que logra retrasar los
efectos del medio ambiente sobre el acero. Por su triple torsión no se desarma en caso de ruptura
accidental o intencional. Resiste la Corrosión
Instalación fácil: No requiere mano de obra especializada, uso de herramienta básicas
Precio relativamente accesible: Si bien es el más caro entre las 5 opciones construidas
PROCEDIMENTO DE CONSTRUCCIÓN
1) Se excava a los lados y hacia el fondo para empotrar la presa; 2) Se arman los gaviones; 3) Se
coloca el geotextil recubriendo toda la zona de contacto entre los gaviones y el suelo (parte inferior
y lateral posterior), para que el geotextil actue como filtro y no permita que el suelo atraviese las
piedras; 4) Se colocan los gaviones sobre el geotextil y se cosen entre si con alambres. Se colocan
alambres tensores entre las tapas delantera y posterior para evitar que se deformen (formen
“panza”); 5) Luego se rellena con piedras de tamaño superior a la abertura de la malla,
acomodandola a mano (no llenandolos con maquina) para reducir loos vacios y lograr mejor encaje.
Se cierran cosiendo la tapa; 6) Se deja un vertedero y se construye un delantal de colchonetas o
piedras con junta tomada con mortero de cemento.

1)Empotramiento

3) Geotextil

2) Armado

5) Relleno

6) Delantal

Presupuesto aproximado:
Dique de Gabiones de piedra
Descripción
Gabion 4 x 1 x 1 m.
Gabion 2 x 1 x 1 m.
Geotextil N40 o similar
Piedra bruta en obra
Mano de obra
Capataz
Transporte a obra

Unidad
unidad
unidad
m2
m3
dia-h
dia-h
Global

Cant
1
3
30
15
6
3
1

P. unitario
Gs 648.000
Gs 324.000
Gs
7.480
Gs 100.000
Gs
60.000
Gs
90.000
Gs 500.000

P.Total
Materiales
Gs
648.000 Gs
3.344.400
Gs
972.000 Mano de obra
Gs
224.400 Gs
630.000
Gs 1.500.000 Transporte a obra
Gs
360.000 Gs
500.000
Gs
270.000
TOTAL
Gs
500.000 Gs
4.474.400
Precio/metro Gs
745.733

%
75%
14%
11%
100%
