GEOMETRIA DESCRIPTIVA II

ETSAB
CURS 2010-2011 – 1r Quadrimestre

PRÀCTIQUES
Tema 4.- Modelat de formes sòlides per mitjà d’operacions booleanes.

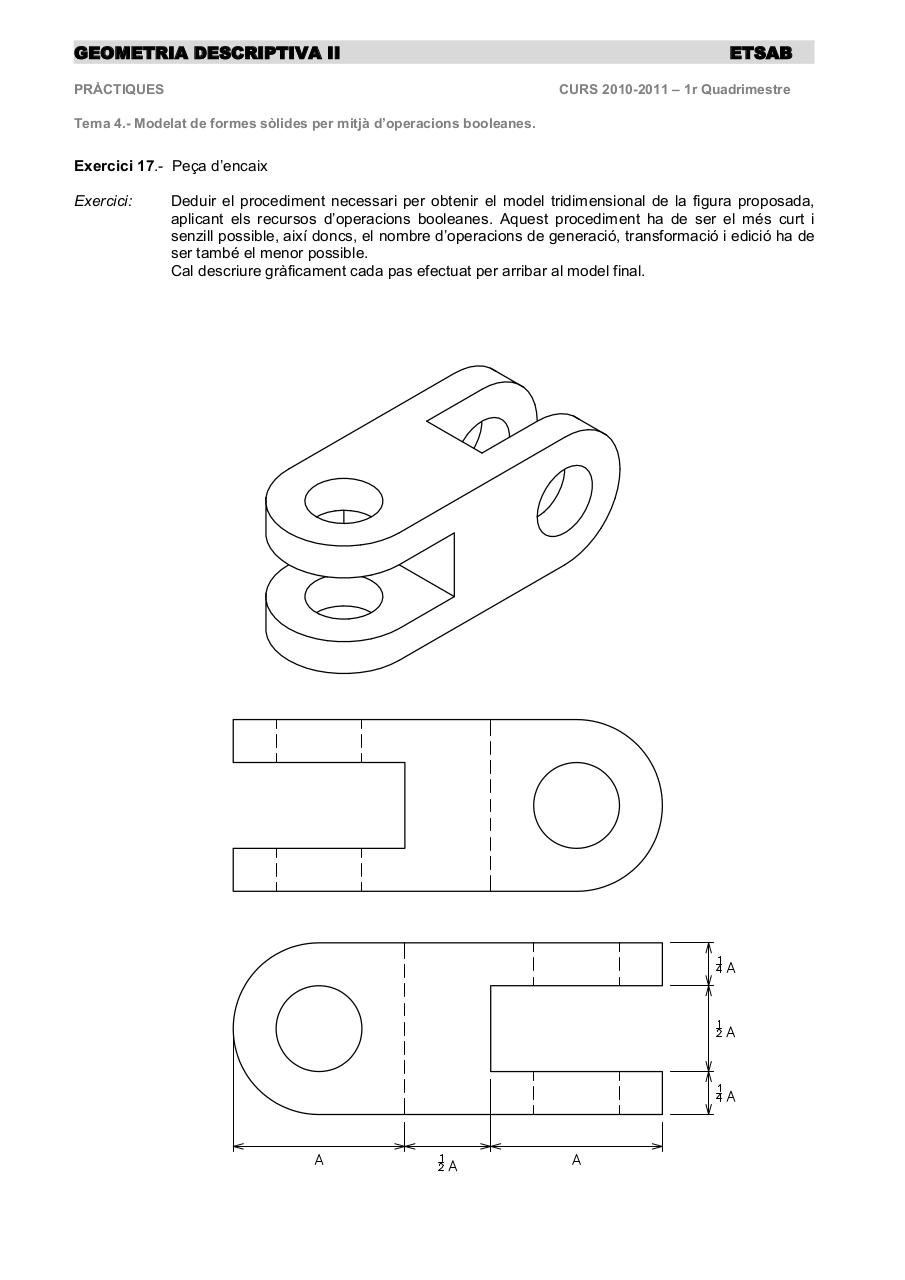

Exercici 17.- Peça d’encaix
Exercici:

Deduir el procediment necessari per obtenir el model tridimensional de la figura proposada,
aplicant els recursos d’operacions booleanes. Aquest procediment ha de ser el més curt i
senzill possible, així doncs, el nombre d’operacions de generació, transformació i edició ha de
ser també el menor possible.
Cal descriure gràficament cada pas efectuat per arribar al model final.
