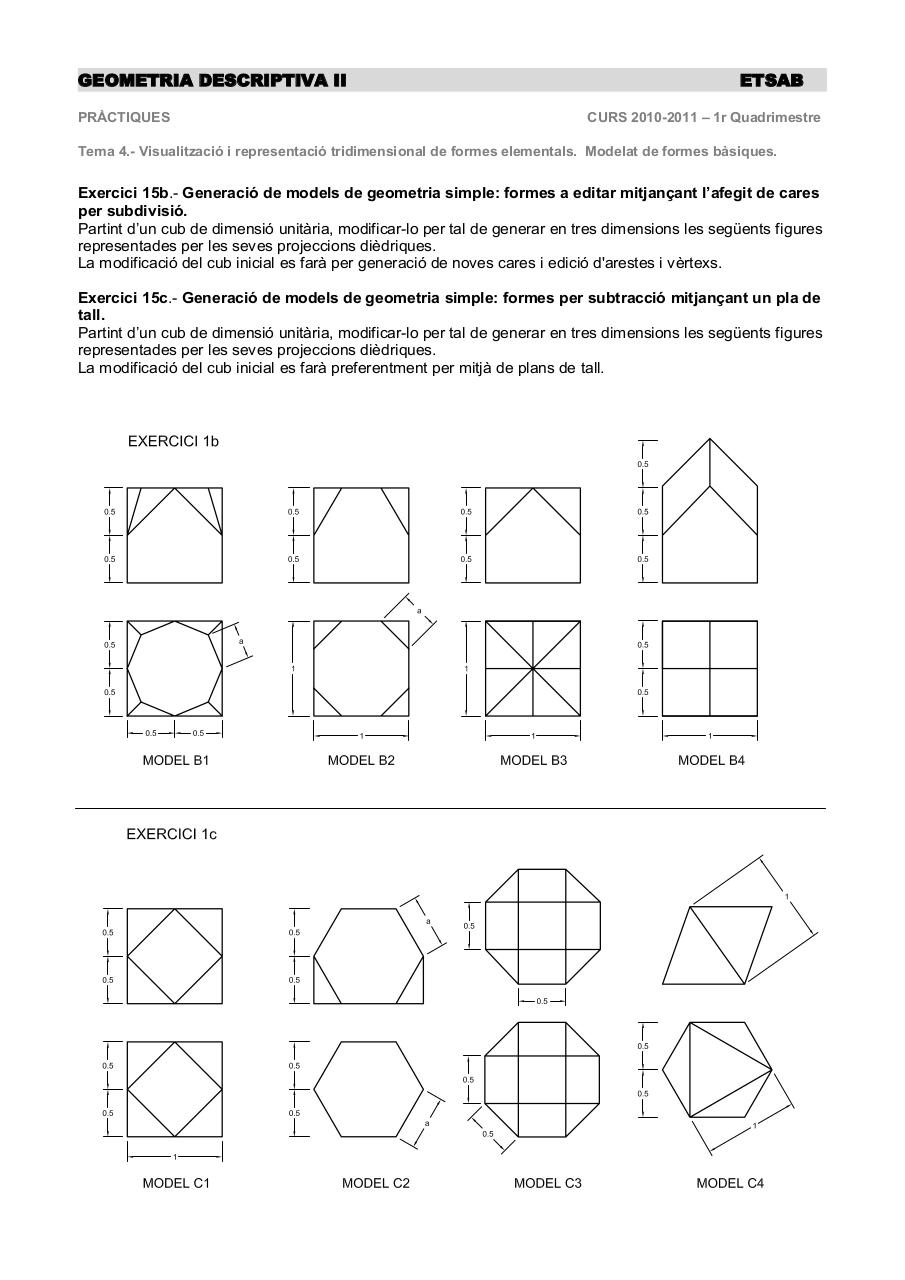

GEOMETRIA DESCRIPTIVA II
PRÀCTIQUES

ETSAB
CURS 2010-2011 – 1r Quadrimestre

Tema 4.- Visualització i representació tridimensional de formes elementals. Modelat de formes bàsiques.

Exercici 15b.- Generació de models de geometria simple: formes a editar mitjançant l’afegit de cares
per subdivisió.
Partint d’un cub de dimensió unitària, modificar-lo per tal de generar en tres dimensions les següents figures
representades per les seves projeccions dièdriques.
La modificació del cub inicial es farà per generació de noves cares i edició d'arestes i vèrtexs.
Exercici 15c.- Generació de models de geometria simple: formes per subtracció mitjançant un pla de
tall.
Partint d’un cub de dimensió unitària, modificar-lo per tal de generar en tres dimensions les següents figures
representades per les seves projeccions dièdriques.
La modificació del cub inicial es farà preferentment per mitjà de plans de tall.
