GEOMETRIA DESCRIPTIVA II
PRÀCTIQUES

ETSAB
CURS 2010-2011 – 1r Quadrimestre

Tema 4.- Modelat de formes sòlides per mitjà d’operacions booleanes.

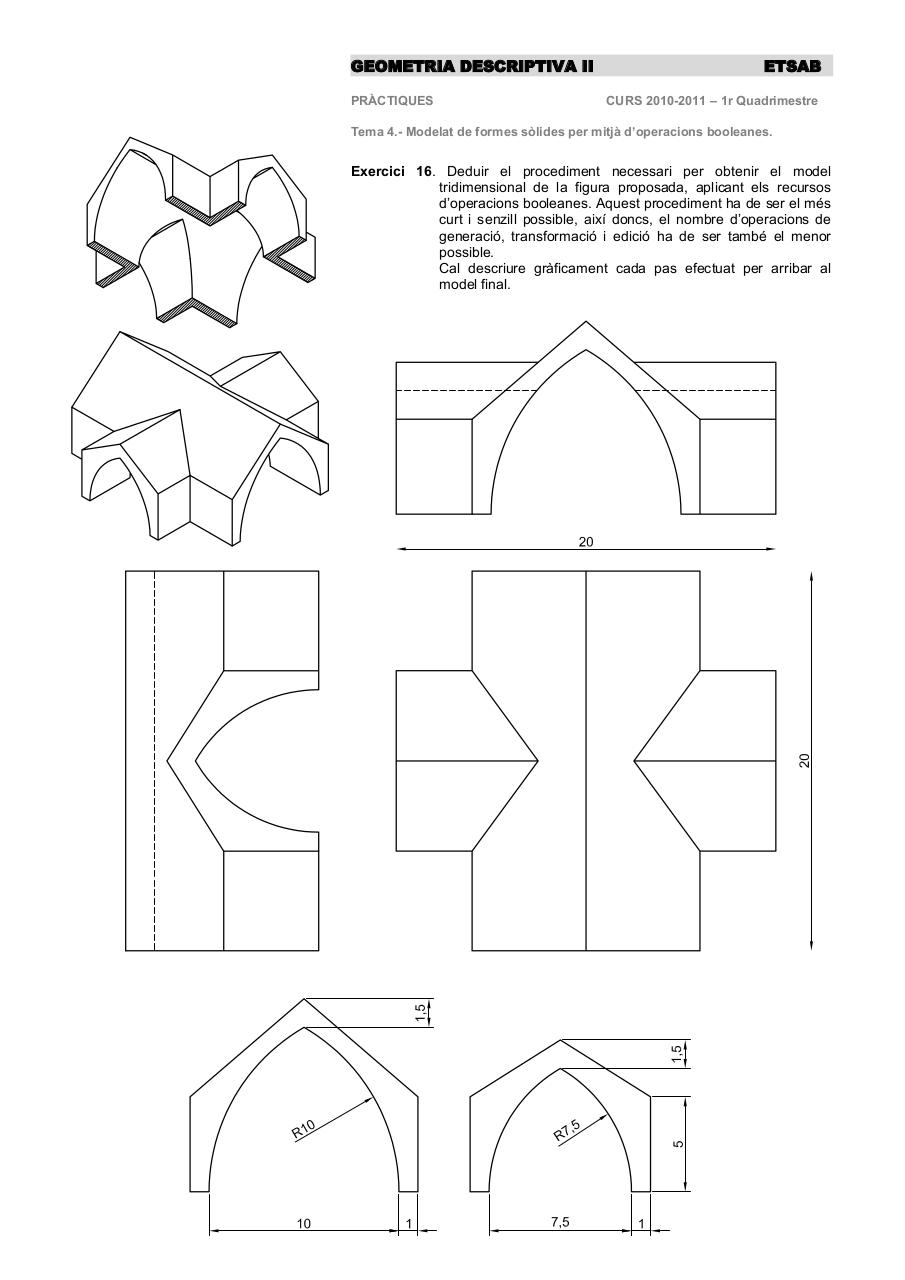

Exercici 16. Deduir el procediment necessari per obtenir el model
tridimensional de la figura proposada, aplicant els recursos
d’operacions booleanes. Aquest procediment ha de ser el més
curt i senzill possible, així doncs, el nombre d’operacions de
generació, transformació i edició ha de ser també el menor
possible.
Cal descriure gràficament cada pas efectuat per arribar al
model final.
