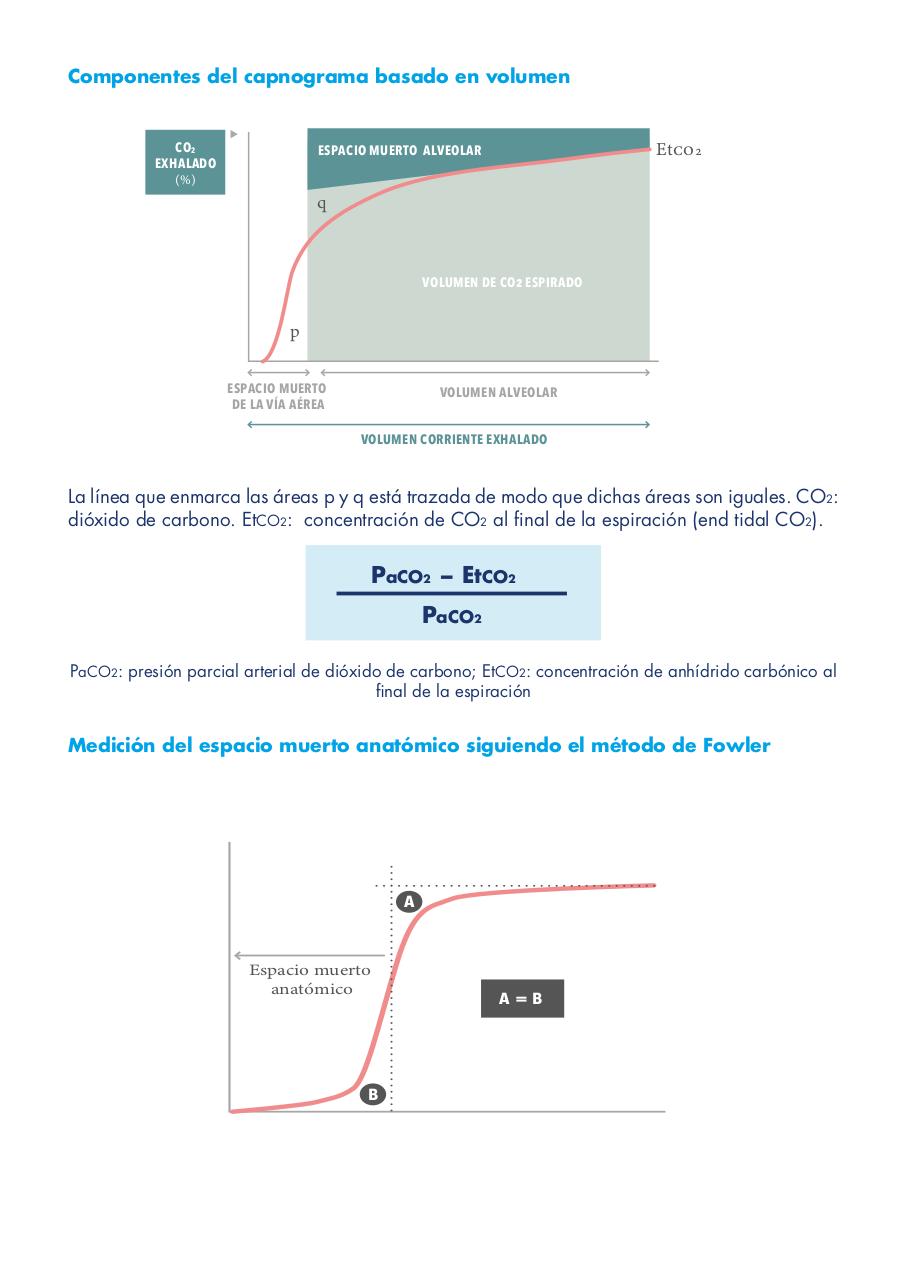

Componentes del capnograma basado en volumen

CO2
EXHALADO
(%)

Etco2

ESPACIO MUERTO ALVEOLAR

q

VOLUMEN DE CO2 ESPIRADO

p
ESPACIO MUERTO
DE LA VÍA AÉREA

VOLUMEN ALVEOLAR
VOLUMEN CORRIENTE EXHALADO

La línea que enmarca las áreas p y q está trazada de modo que dichas áreas son iguales. CO2:
dióxido de carbono. EtCO2: concentración de CO2 al final de la espiración (end tidal CO2).

PaCO2 − EtCO2
PaCO2
PaCO2: presión parcial arterial de dióxido de carbono; EtCO2: concentración de anhídrido carbónico al
final de la espiración

Medición del espacio muerto anatómico siguiendo el método de Fowler

A




B

A=B
