6

DIFUSION LIMITADA

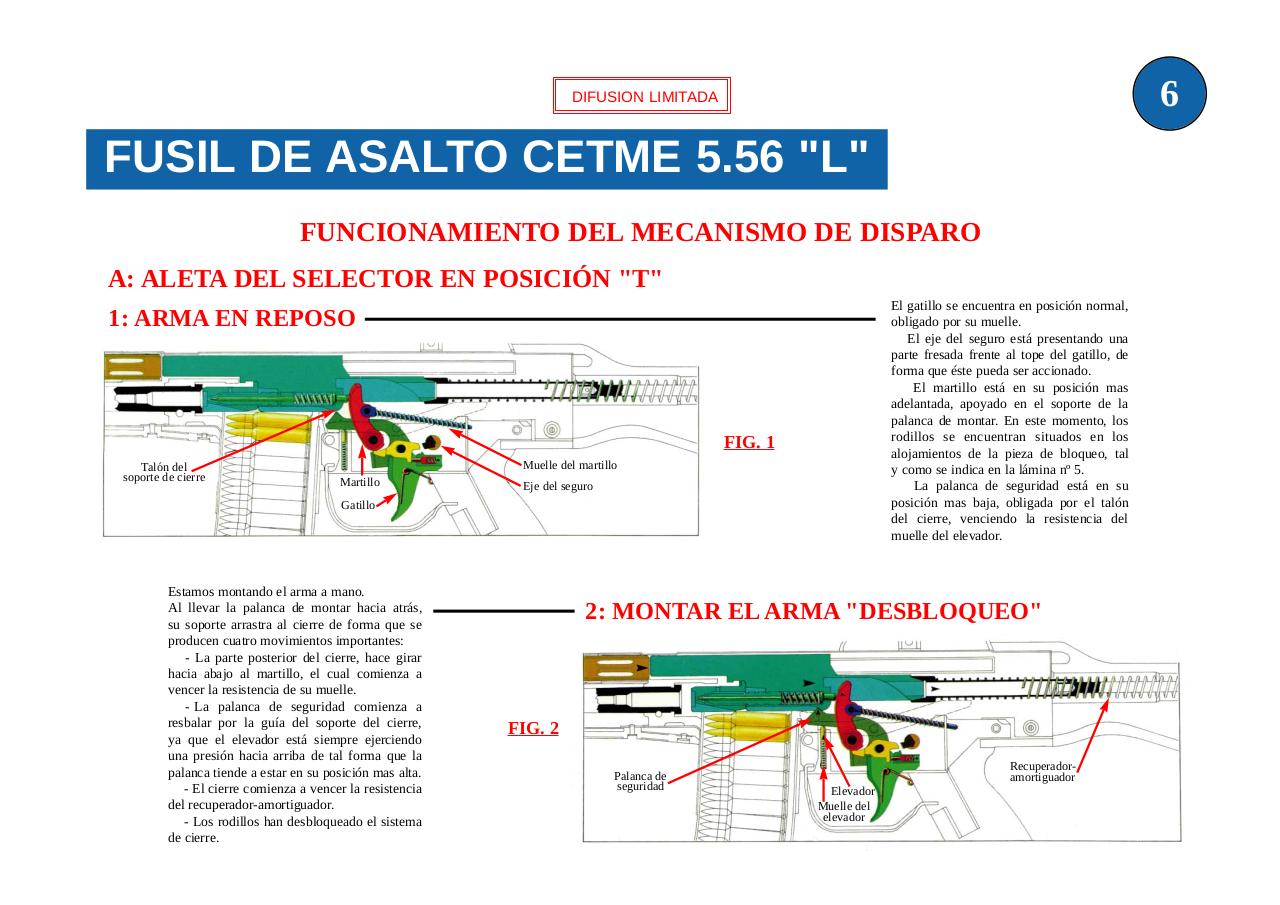

FUSIL DE ASALTO CETME 5.56 "L"
FUNCIONAMIENTO DEL MECANISMO DE DISPARO
A: ALETA DEL SELECTOR EN POSICIÓN "T"
El gatillo se encuentra en posición normal,
obligado por su muelle.
El eje del seguro está presentando una
parte fresada frente al tope del gatillo, de
forma que éste pueda ser accionado.
El martillo está en su posición mas
adelantada, apoyado en el soporte de la
palanca de montar. En este momento, los
rodillos se encuentran situados en los
alojamientos de la pieza de bloqueo, tal
y como se indica en la lámina nº 5.
La palanca de seguridad está en su
posición mas baja, obligada por el talón
del cierre, venciendo la resistencia del
muelle del elevador.

1: ARMA EN REPOSO

FIG. 1
Talón del
soporte de cierre

Muelle del martillo
Martillo

Eje del seguro

Gatillo

Estamos montando el arma a mano.
Al llevar la palanca de montar hacia atrás,
su soporte arrastra al cierre de forma que se
producen cuatro movimientos importantes:
- La parte posterior del cierre, hace girar
hacia abajo al martillo, el cual comienza a
vencer la resistencia de su muelle.
- La palanca de seguridad comienza a
resbalar por la guía del soporte del cierre,
ya que el elevador está siempre ejerciendo
una presión hacia arriba de tal forma que la
palanca tiende a estar en su posición mas alta.
- El cierre comienza a vencer la resistencia
del recuperador-amortiguador.
- Los rodillos han desbloqueado el sistema
de cierre.

2: MONTAR EL ARMA "DESBLOQUEO"

FIG. 2
Palanca de
seguridad

Recuperadoramortiguador
Elevador
Muelle del
elevador
