FUSIL DE ASALTO CETME 5.56 "L"

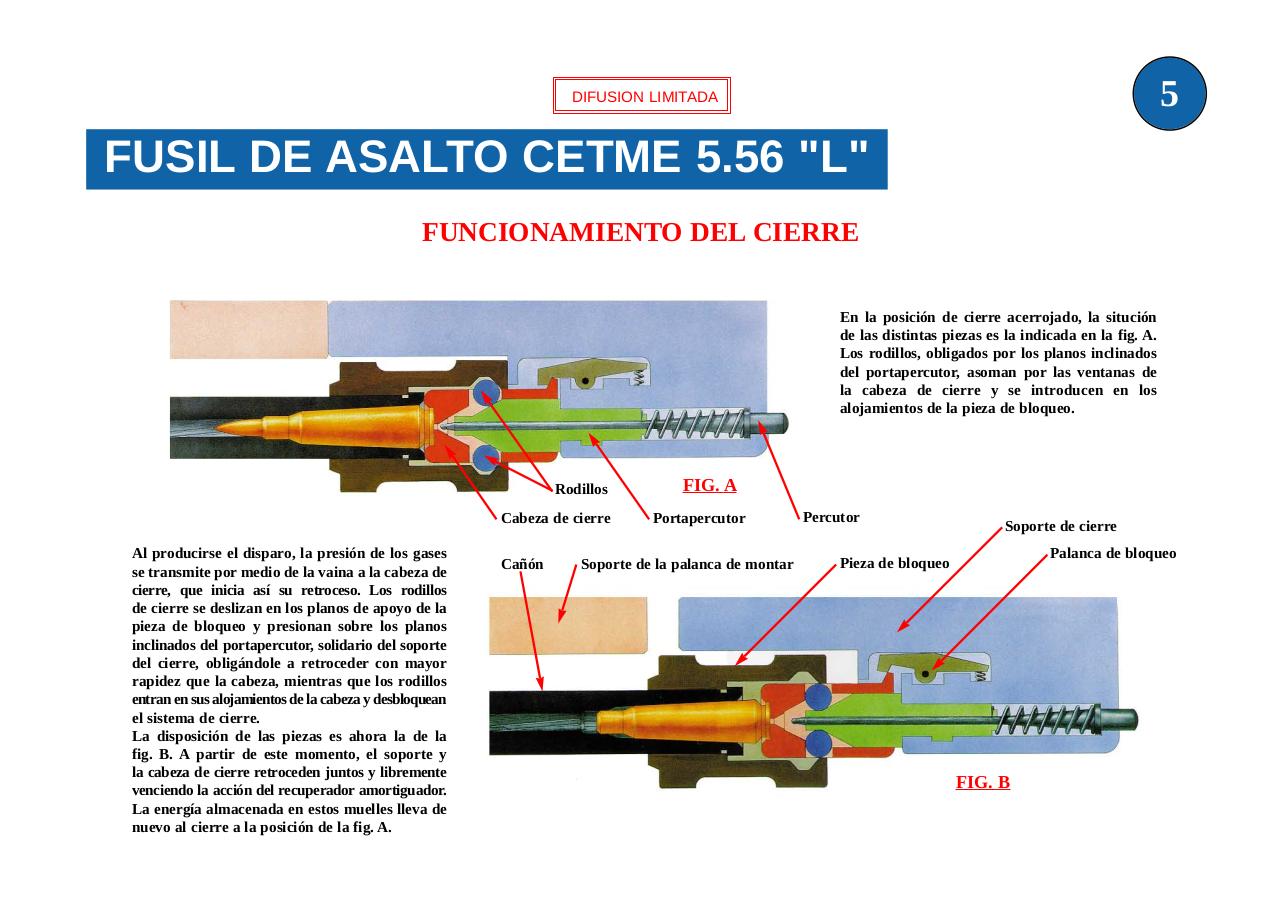

FUNCIONAMIENTO DEL CIERRE
En la posición de cierre acerrojado, la situción
de las distintas piezas es la indicada en la fig. A.
Los rodillos, obligados por los planos inclinados
del portapercutor, asoman por las ventanas de
la cabeza de cierre y se introducen en los
alojamientos de la pieza de bloqueo.

Rodillos
Cabeza de cierre
Al producirse el disparo, la presión de los gases
se transmite por medio de la vaina a la cabeza de
cierre, que inicia así su retroceso. Los rodillos
de cierre se deslizan en los planos de apoyo de la
pieza de bloqueo y presionan sobre los planos
inclinados del portapercutor, solidario del soporte
del cierre, obligándole a retroceder con mayor
rapidez que la cabeza, mientras que los rodillos
entran en sus alojamientos de la cabeza y desbloquean
el sistema de cierre.
La disposición de las piezas es ahora la de la
fig. B. A partir de este momento, el soporte y
la cabeza de cierre retroceden juntos y libremente
venciendo la acción del recuperador amortiguador.
La energía almacenada en estos muelles lleva de
nuevo al cierre a la posición de la fig. A.

Cañón

FIG. A
Portapercutor

Soporte de la palanca de montar

Percutor

Soporte de cierre
Palanca de bloqueo

Pieza de bloqueo

FIG. B
