MINVU - DITEC

- Edición 003 -

Fecha: junio, 2007

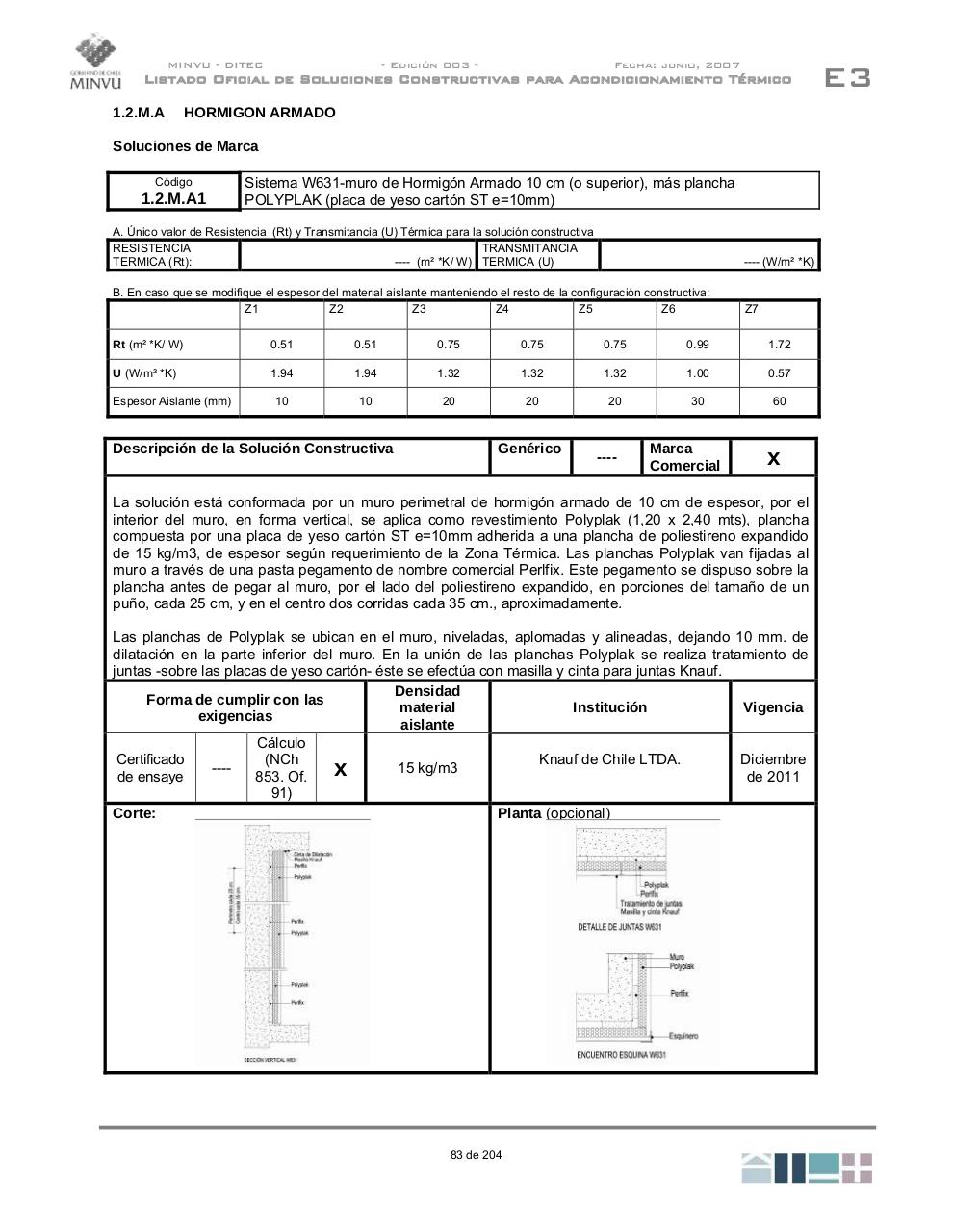

Listado Oficial de Soluciones Constructivas para Acondicionamiento Térmico

1.2.M.A

HORMIGON ARMADO

Soluciones de Marca
Código

1.2.M.A1

Sistema W631-muro de Hormigón Armado 10 cm (o superior), más plancha
POLYPLAK (placa de yeso cartón ST e=10mm)

A. Único valor de Resistencia (Rt) y Transmitancia (U) Térmica para la solución constructiva
RESISTENCIA
TRANSMITANCIA
---- (m² *K/ W) TERMICA (U)
TERMICA (Rt):

---- (W/m² *K)

B. En caso que se modifique el espesor del material aislante manteniendo el resto de la configuración constructiva:
Z1
Z2
Z3
Z4
Z5
Z6

Z7

Rt (m² *K/ W)

0.51

0.51

0.75

0.75

0.75

0.99

1.72

U (W/m² *K)

1.94

1.94

1.32

1.32

1.32

1.00

0.57

10

10

20

20

20

30

60

Espesor Aislante (mm)

Descripción de la Solución Constructiva

Genérico

----

Marca
Comercial

x

La solución está conformada por un muro perimetral de hormigón armado de 10 cm de espesor, por el
interior del muro, en forma vertical, se aplica como revestimiento Polyplak (1,20 x 2,40 mts), plancha
compuesta por una placa de yeso cartón ST e=10mm adherida a una plancha de poliestireno expandido
de 15 kg/m3, de espesor según requerimiento de la Zona Térmica. Las planchas Polyplak van fijadas al
muro a través de una pasta pegamento de nombre comercial Perlfix. Este pegamento se dispuso sobre la
plancha antes de pegar al muro, por el lado del poliestireno expandido, en porciones del tamaño de un
puño, cada 25 cm, y en el centro dos corridas cada 35 cm., aproximadamente.
Las planchas de Polyplak se ubican en el muro, niveladas, aplomadas y alineadas, dejando 10 mm. de
dilatación en la parte inferior del muro. En la unión de las planchas Polyplak se realiza tratamiento de
juntas -sobre las placas de yeso cartón- éste se efectúa con masilla y cinta para juntas Knauf.
Densidad
Forma de cumplir con las
Institución
Vigencia
material
exigencias
aislante
Cálculo
Certificado
Knauf de Chile LTDA.
Diciembre
(NCh
15 kg/m3
---x
de 2011
de ensaye
853. Of.
91)
Corte:
Planta (opcional)

83 de 204

E3
