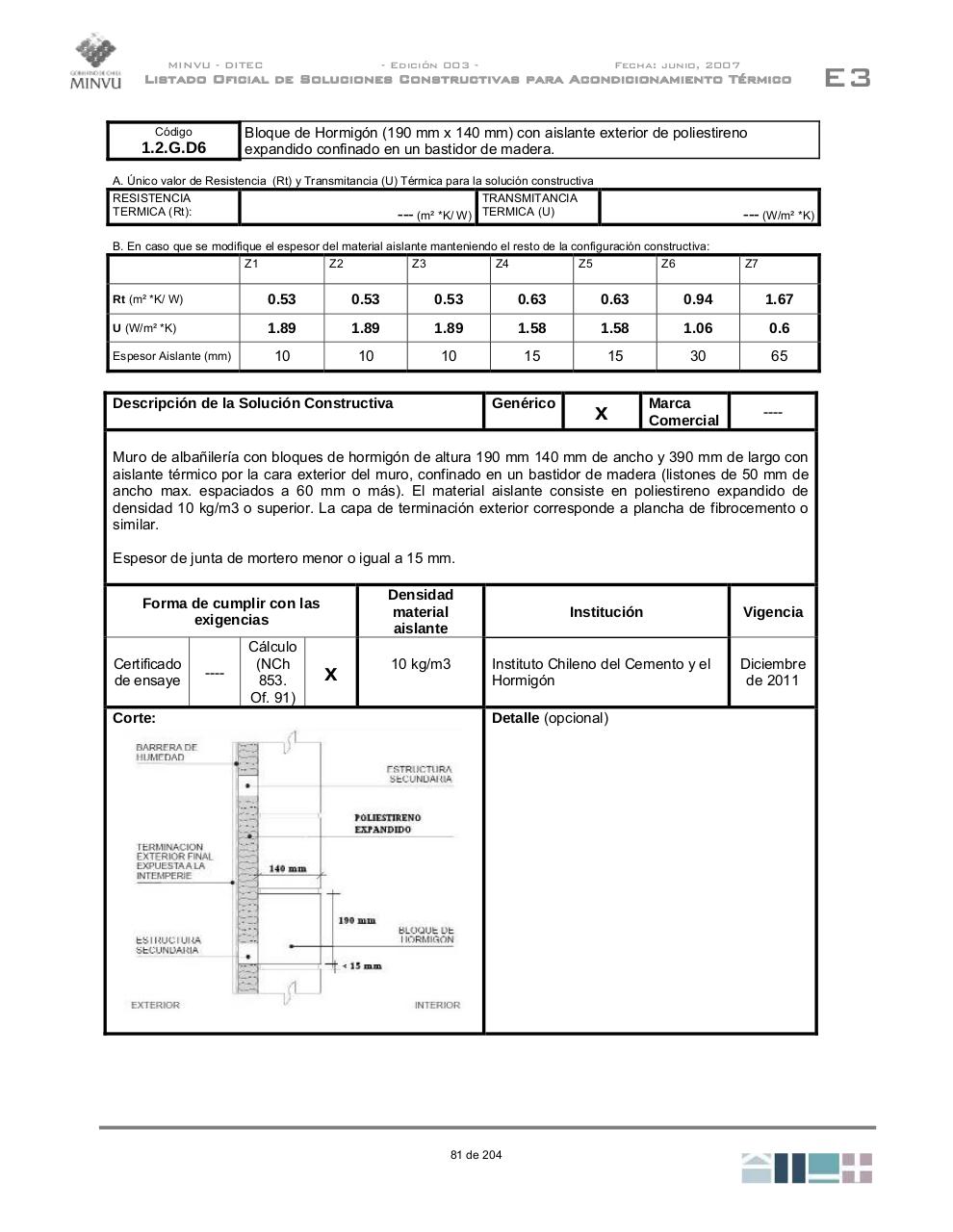

MINVU - DITEC

- Edición 003 -

Fecha: junio, 2007

Listado Oficial de Soluciones Constructivas para Acondicionamiento Térmico

Código

1.2.G.D6

Bloque de Hormigón (190 mm x 140 mm) con aislante exterior de poliestireno
expandido confinado en un bastidor de madera.

A. Único valor de Resistencia (Rt) y Transmitancia (U) Térmica para la solución constructiva
TRANSMITANCIA
RESISTENCIA
TERMICA (Rt):
--- (m² *K/ W) TERMICA (U)

--- (W/m² *K)

B. En caso que se modifique el espesor del material aislante manteniendo el resto de la configuración constructiva:
Z1
Z2
Z3
Z4
Z5
Z6

Z7

Rt (m² *K/ W)

0.53

0.53

0.53

0.63

0.63

0.94

1.67

U (W/m² *K)

1.89

1.89

1.89

1.58

1.58

1.06

0.6

10

10

10

15

15

30

65

Espesor Aislante (mm)

Descripción de la Solución Constructiva

Genérico

x

Marca
Comercial

----

Muro de albañilería con bloques de hormigón de altura 190 mm 140 mm de ancho y 390 mm de largo con
aislante térmico por la cara exterior del muro, confinado en un bastidor de madera (listones de 50 mm de
ancho max. espaciados a 60 mm o más). El material aislante consiste en poliestireno expandido de
densidad 10 kg/m3 o superior. La capa de terminación exterior corresponde a plancha de fibrocemento o
similar.
Espesor de junta de mortero menor o igual a 15 mm.
Densidad
material
aislante

Forma de cumplir con las
exigencias
Certificado
de ensaye
Corte:

----

Cálculo
(NCh
853.
Of. 91)

x

10 kg/m3

Institución
Instituto Chileno del Cemento y el
Hormigón
Detalle (opcional)

81 de 204

Vigencia
Diciembre
de 2011

E3
