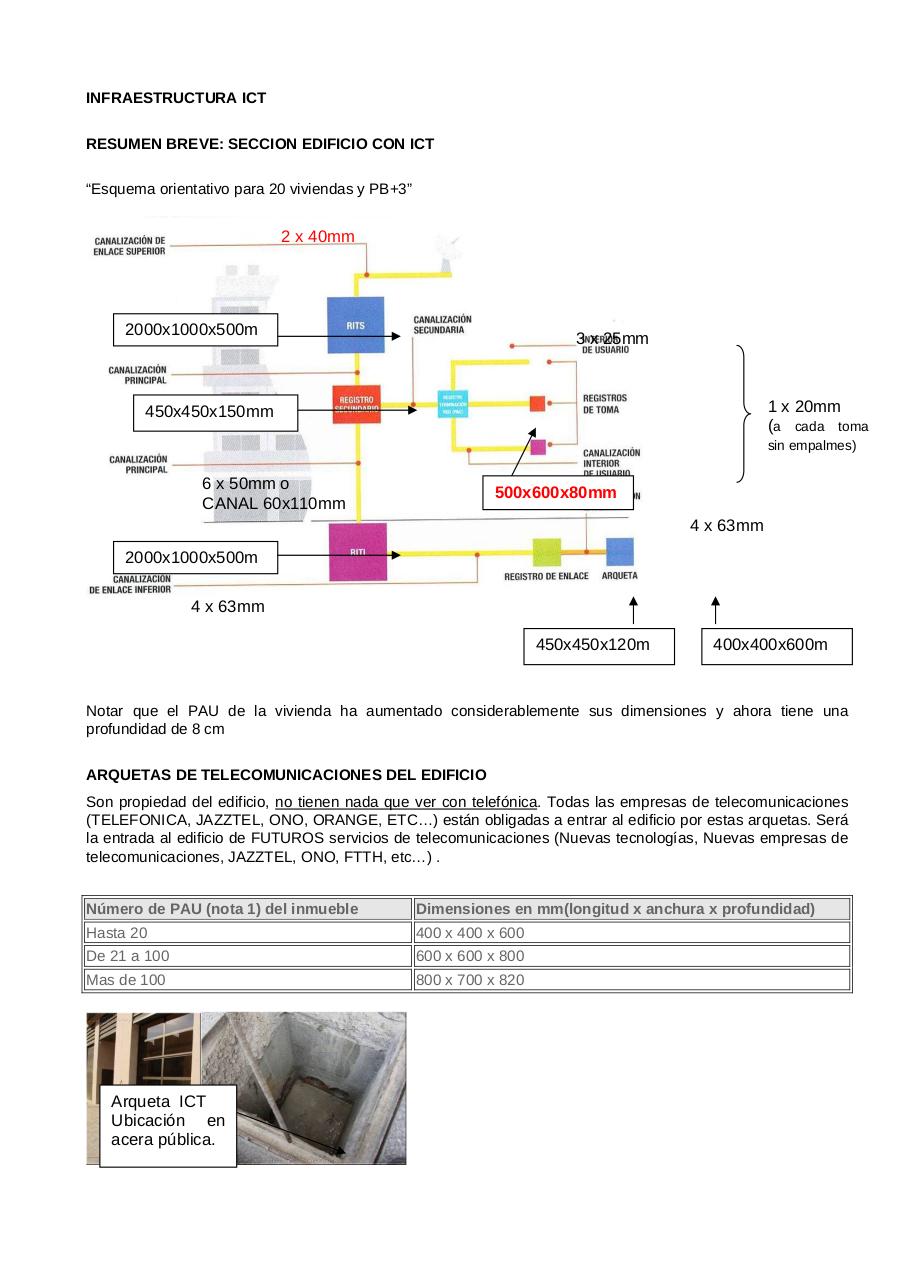

INFRAESTRUCTURA ICT
RESUMEN BREVE: SECCION EDIFICIO CON ICT
“Esquema orientativo para 20 viviendas y PB+3”
2 x 40mm
2000x1000x500m
3 x 25mm
1 x 20mm
(a cada toma
450x450x150mm
sin empalmes)
6 x 50mm o
CANAL 60x110mm
500x600x80mm
4 x 63mm
2000x1000x500m
4 x 63mm
450x450x120m
400x400x600m
Notar que el PAU de la vivienda ha aumentado considerablemente sus dimensiones y ahora tiene una
profundidad de 8 cm
ARQUETAS DE TELECOMUNICACIONES DEL EDIFICIO
Son propiedad del edificio, no tienen nada que ver con telefónica. Todas las empresas de telecomunicaciones
(TELEFONICA, JAZZTEL, ONO, ORANGE, ETC…) están obligadas a entrar al edificio por estas arquetas. Será
la entrada al edificio de FUTUROS servicios de telecomunicaciones (Nuevas tecnologías, Nuevas empresas de
telecomunicaciones, JAZZTEL, ONO, FTTH, etc…) .
Número de PAU (nota 1) del inmueble
Dimensiones en mm(longitud x anchura x profundidad)
Hasta 20
400 x 400 x 600
De 21 a 100
600 x 600 x 800
Mas de 100
800 x 700 x 820
Arqueta ICT
Ubicación en
acera pública.
