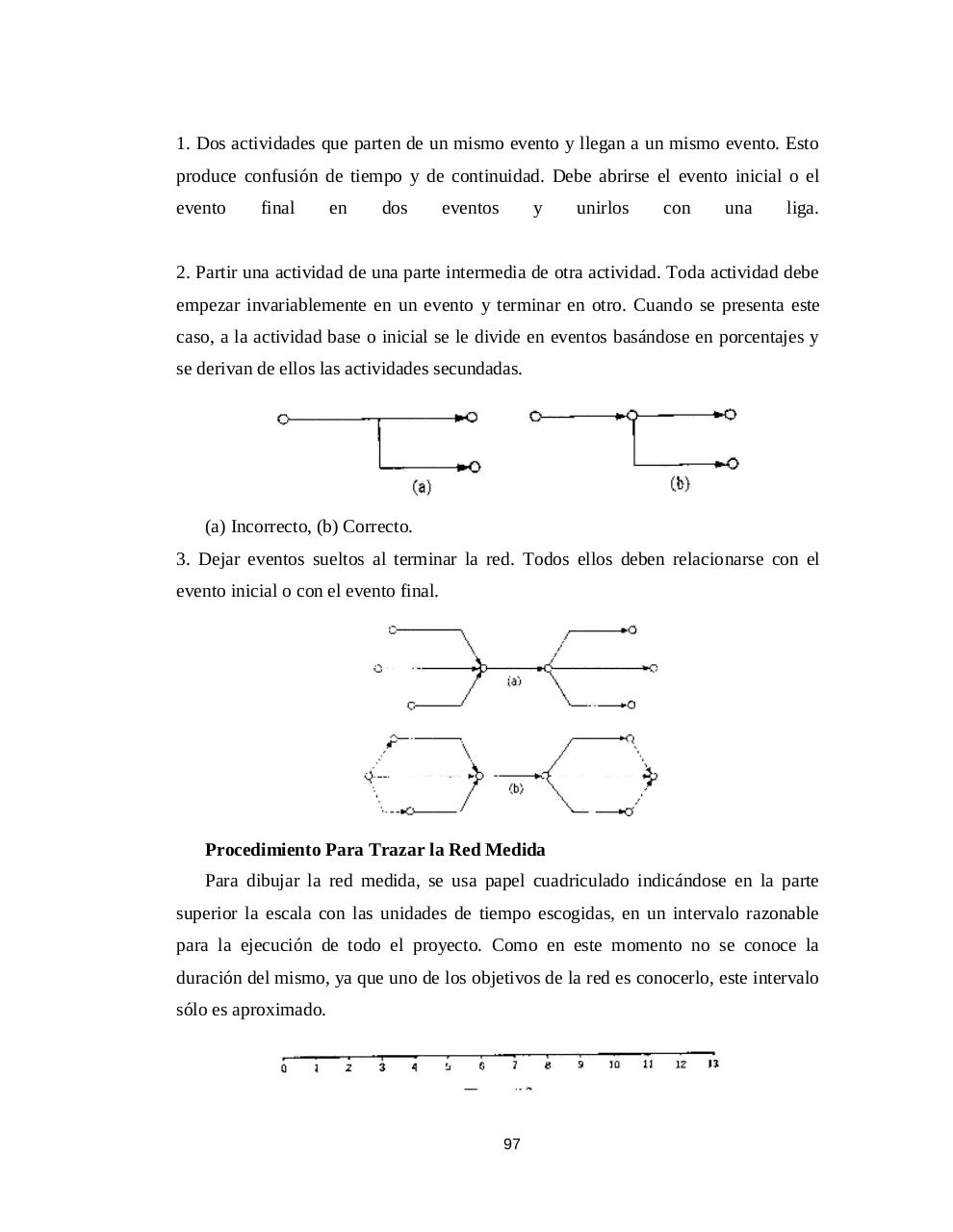

1. Dos actividades que parten de un mismo evento y llegan a un mismo evento. Esto
produce confusión de tiempo y de continuidad. Debe abrirse el evento inicial o el
evento

final

en

dos

eventos

y

unirlos

con

una

liga.

2. Partir una actividad de una parte intermedia de otra actividad. Toda actividad debe
empezar invariablemente en un evento y terminar en otro. Cuando se presenta este
caso, a la actividad base o inicial se le divide en eventos basándose en porcentajes y
se derivan de ellos las actividades secundadas.

(a) Incorrecto, (b) Correcto.
3. Dejar eventos sueltos al terminar la red. Todos ellos deben relacionarse con el
evento inicial o con el evento final.

Procedimiento Para Trazar la Red Medida
Para dibujar la red medida, se usa papel cuadriculado indicándose en la parte
superior la escala con las unidades de tiempo escogidas, en un intervalo razonable
para la ejecución de todo el proyecto. Como en este momento no se conoce la
duración del mismo, ya que uno de los objetivos de la red es conocerlo, este intervalo
sólo es aproximado.

97
