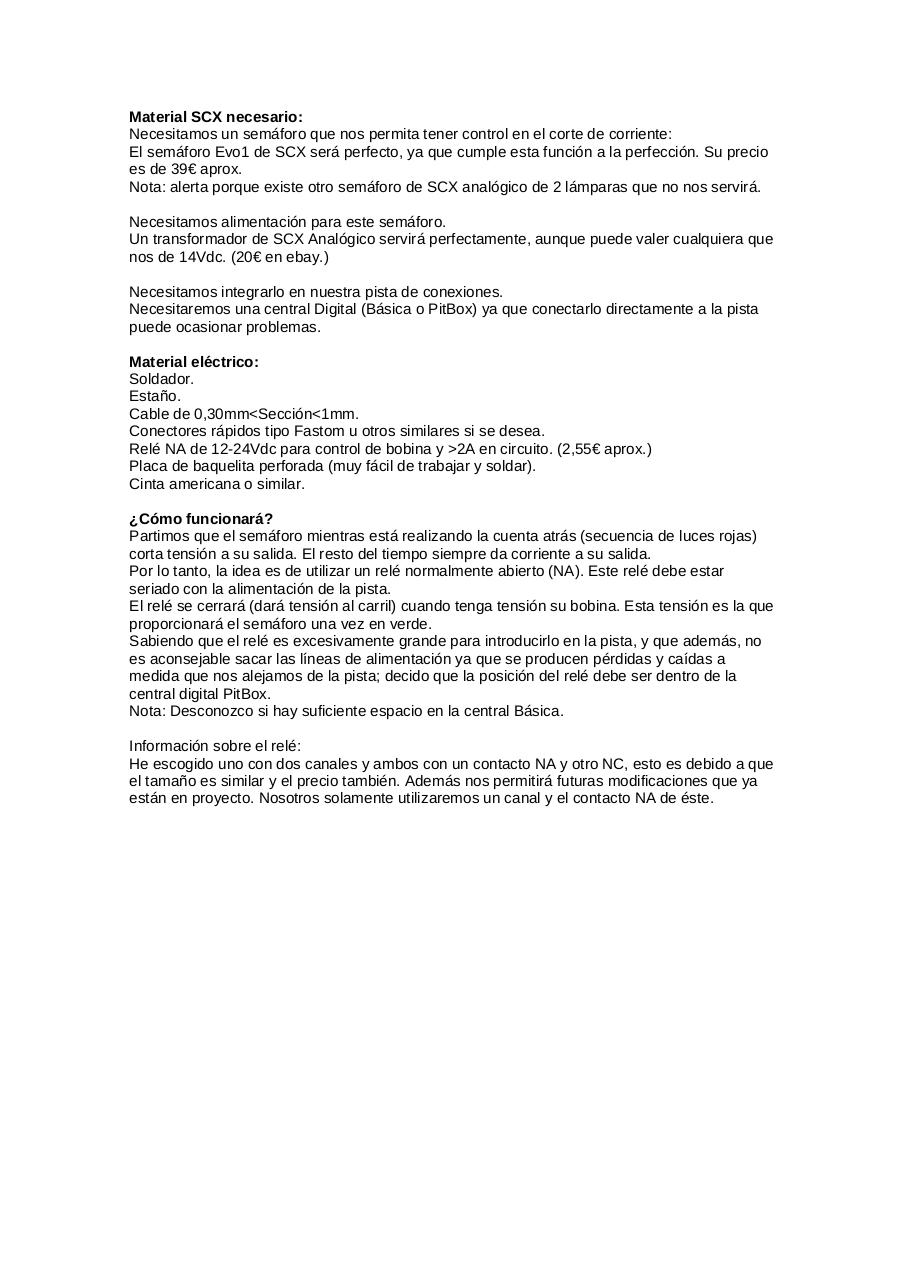

Material SCX necesario:
Necesitamos un semáforo que nos permita tener control en el corte de corriente:
El semáforo Evo1 de SCX será perfecto, ya que cumple esta función a la perfección. Su precio
es de 39€ aprox.
Nota: alerta porque existe otro semáforo de SCX analógico de 2 lámparas que no nos servirá.
Necesitamos alimentación para este semáforo.
Un transformador de SCX Analógico servirá perfectamente, aunque puede valer cualquiera que
nos de 14Vdc. (20€ en ebay.)
Necesitamos integrarlo en nuestra pista de conexiones.
Necesitaremos una central Digital (Básica o PitBox) ya que conectarlo directamente a la pista
puede ocasionar problemas.
Material eléctrico:
Soldador.
Estaño.
Cable de 0,30mm<Sección<1mm.
Conectores rápidos tipo Fastom u otros similares si se desea.
Relé NA de 12-24Vdc para control de bobina y >2A en circuito. (2,55€ aprox.)
Placa de baquelita perforada (muy fácil de trabajar y soldar).
Cinta americana o similar.
¿Cómo funcionará?
Partimos que el semáforo mientras está realizando la cuenta atrás (secuencia de luces rojas)
corta tensión a su salida. El resto del tiempo siempre da corriente a su salida.
Por lo tanto, la idea es de utilizar un relé normalmente abierto (NA). Este relé debe estar
seriado con la alimentación de la pista.
El relé se cerrará (dará tensión al carril) cuando tenga tensión su bobina. Esta tensión es la que
proporcionará el semáforo una vez en verde.
Sabiendo que el relé es excesivamente grande para introducirlo en la pista, y que además, no
es aconsejable sacar las líneas de alimentación ya que se producen pérdidas y caídas a
medida que nos alejamos de la pista; decido que la posición del relé debe ser dentro de la
central digital PitBox.
Nota: Desconozco si hay suficiente espacio en la central Básica.
Información sobre el relé:
He escogido uno con dos canales y ambos con un contacto NA y otro NC, esto es debido a que
el tamaño es similar y el precio también. Además nos permitirá futuras modificaciones que ya
están en proyecto. Nosotros solamente utilizaremos un canal y el contacto NA de éste.
