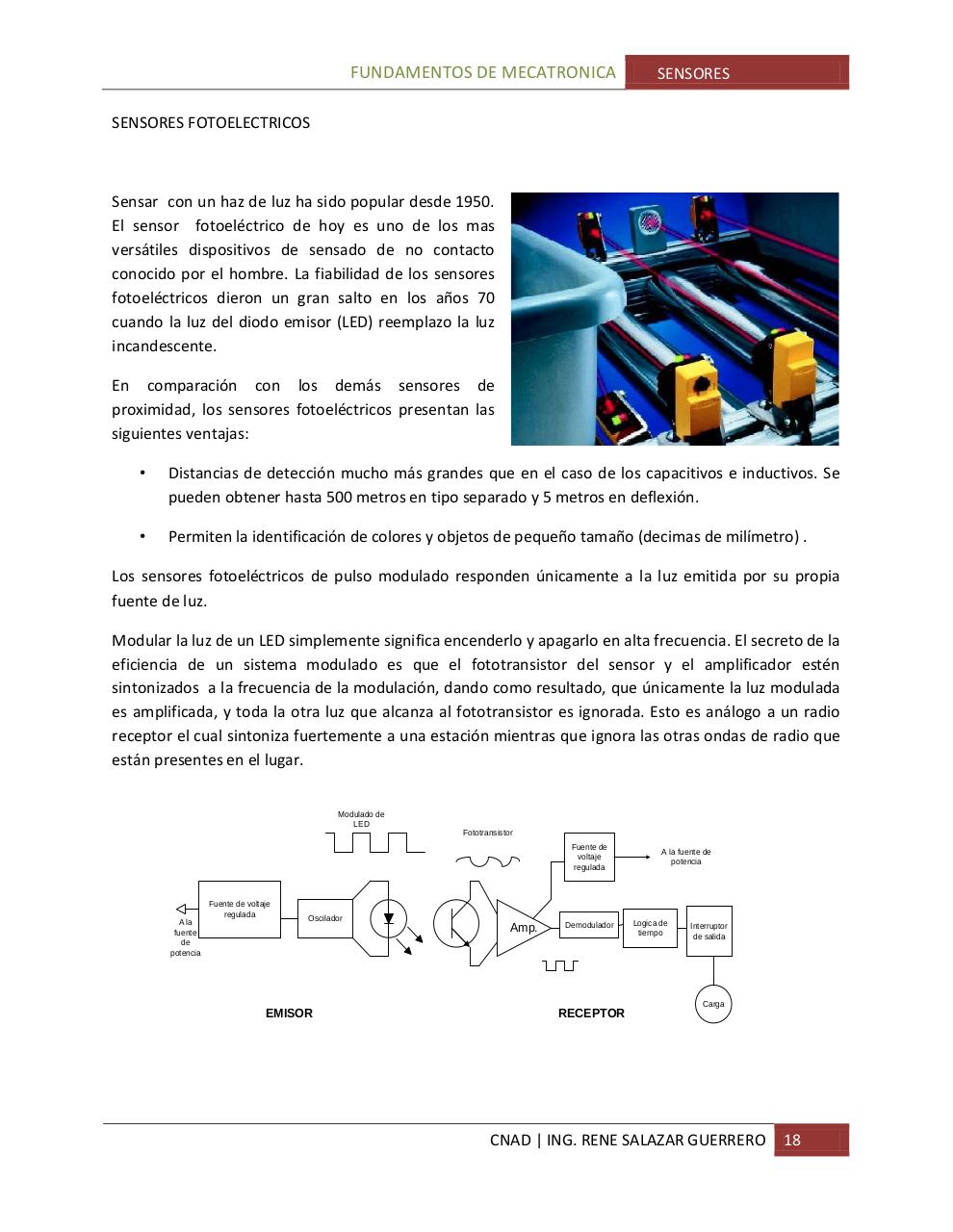

FUNDAMENTOS DE MECATRONICA

SENSORES

SENSORES FOTOELECTRICOS

Sensar con un haz de luz ha sido popular desde 1950.
El sensor fotoeléctrico de hoy es uno de los mas
versátiles dispositivos de sensado de no contacto
conocido por el hombre. La fiabilidad de los sensores
fotoeléctricos dieron un gran salto en los años 70
cuando la luz del diodo emisor (LED) reemplazo la luz
incandescente.
En comparación con los demás sensores de
proximidad, los sensores fotoeléctricos presentan las
siguientes ventajas:
•

Distancias de detección mucho más grandes que en el caso de los capacitivos e inductivos. Se
pueden obtener hasta 500 metros en tipo separado y 5 metros en deflexión.

•

Permiten la identificación de colores y objetos de pequeño tamaño (decimas de milímetro) .

Los sensores fotoeléctricos de pulso modulado responden únicamente a la luz emitida por su propia
fuente de luz.
Modular la luz de un LED simplemente significa encenderlo y apagarlo en alta frecuencia. El secreto de la
eficiencia de un sistema modulado es que el fototransistor del sensor y el amplificador estén
sintonizados a la frecuencia de la modulación, dando como resultado, que únicamente la luz modulada
es amplificada, y toda la otra luz que alcanza al fototransistor es ignorada. Esto es análogo a un radio
receptor el cual sintoniza fuertemente a una estación mientras que ignora las otras ondas de radio que
están presentes en el lugar.
Modulado de
LED
Fototransistor
Fuente de
voltaje
regulada

Fuente de voltaje
regulada
A la
fuente
de
potencia

Oscilador

EMISOR

Amp.

Demodulador

RECEPTOR

A la fuente de
potencia

Logica de
tiempo

Interruptor
de salida

Carga
