FUNDAMENTOS DE MECATRONICA
SENSORES

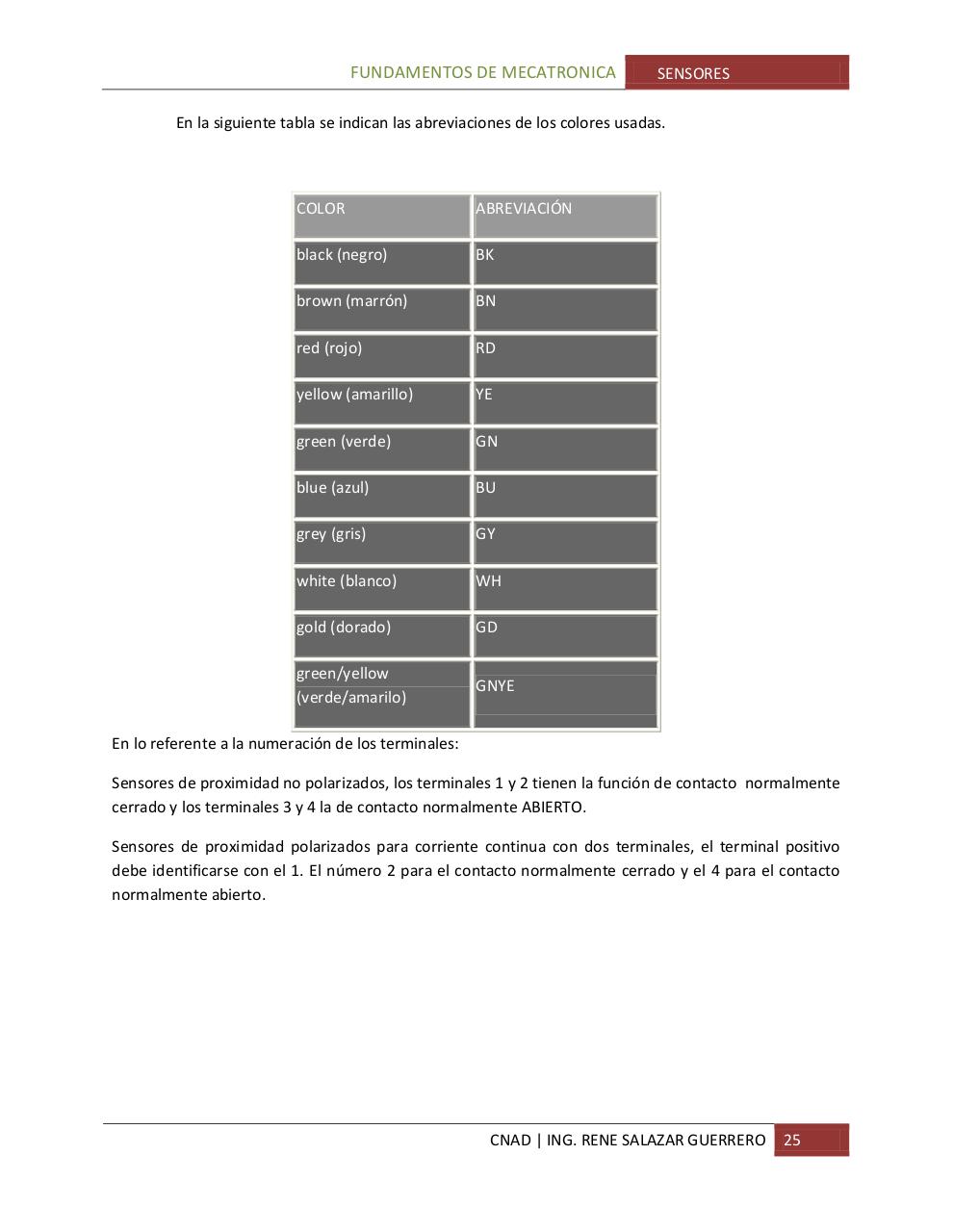

En la siguiente tabla se indican las abreviaciones de los colores usadas.
COLOR
ABREVIACIÓN
black (negro)
BK
brown (marrón)
BN
red (rojo)
RD
yellow (amarillo)
YE
green (verde)
GN
blue (azul)
BU
grey (gris)
GY
white (blanco)
WH
gold (dorado)
GD
green/yellow
(verde/amarilo)
GNYE
En lo referente a la numeración de los terminales:
Sensores de proximidad no polarizados, los terminales 1 y 2 tienen la función de contacto normalmente
cerrado y los terminales 3 y 4 la de contacto normalmente ABIERTO.
Sensores de proximidad polarizados para corriente continua con dos terminales, el terminal positivo
debe identificarse con el 1. El número 2 para el contacto normalmente cerrado y el 4 para el contacto
normalmente abierto.
