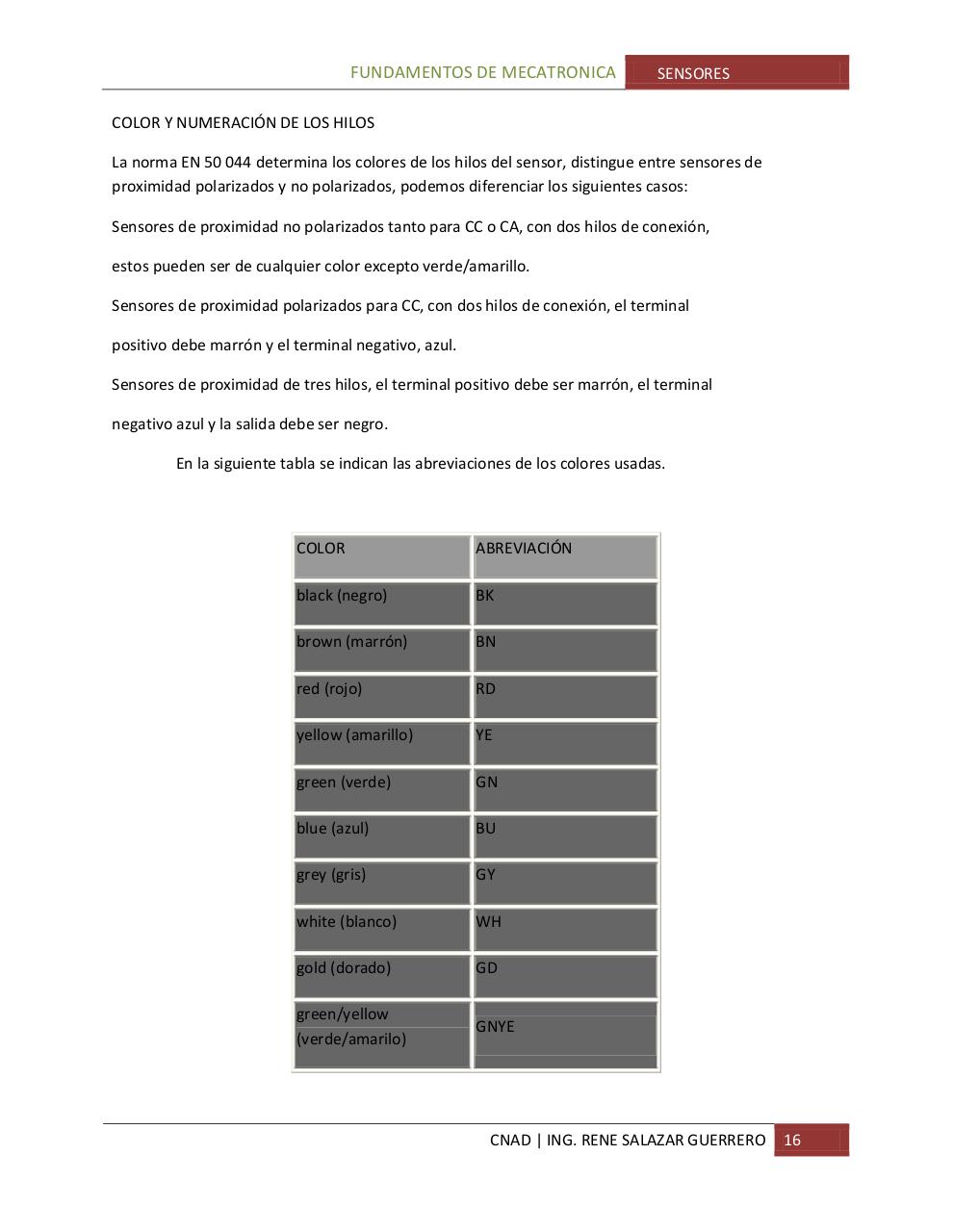

COLOR Y NUMERACIÓN DE LOS HILOS
La norma EN 50 044 determina los colores de los hilos del sensor, distingue entre sensores de
proximidad polarizados y no polarizados, podemos diferenciar los siguientes casos:
Sensores de proximidad no polarizados tanto para CC o CA, con dos hilos de conexión,
estos pueden ser de cualquier color excepto verde/amarillo.
Sensores de proximidad polarizados para CC, con dos hilos de conexión, el terminal
positivo debe marrón y el terminal negativo, azul.
Sensores de proximidad de tres hilos, el terminal positivo debe ser marrón, el terminal
negativo azul y la salida debe ser negro.
En la siguiente tabla se indican las abreviaciones de los colores usadas.

COLOR

ABREVIACIÓN

black (negro)

BK

brown (marrón)

BN

red (rojo)

RD

yellow (amarillo)

YE

green (verde)

GN

blue (azul)

BU

grey (gris)

GY

white (blanco)

WH

gold (dorado)

GD

green/yellow
(verde/amarilo)

GNYE
