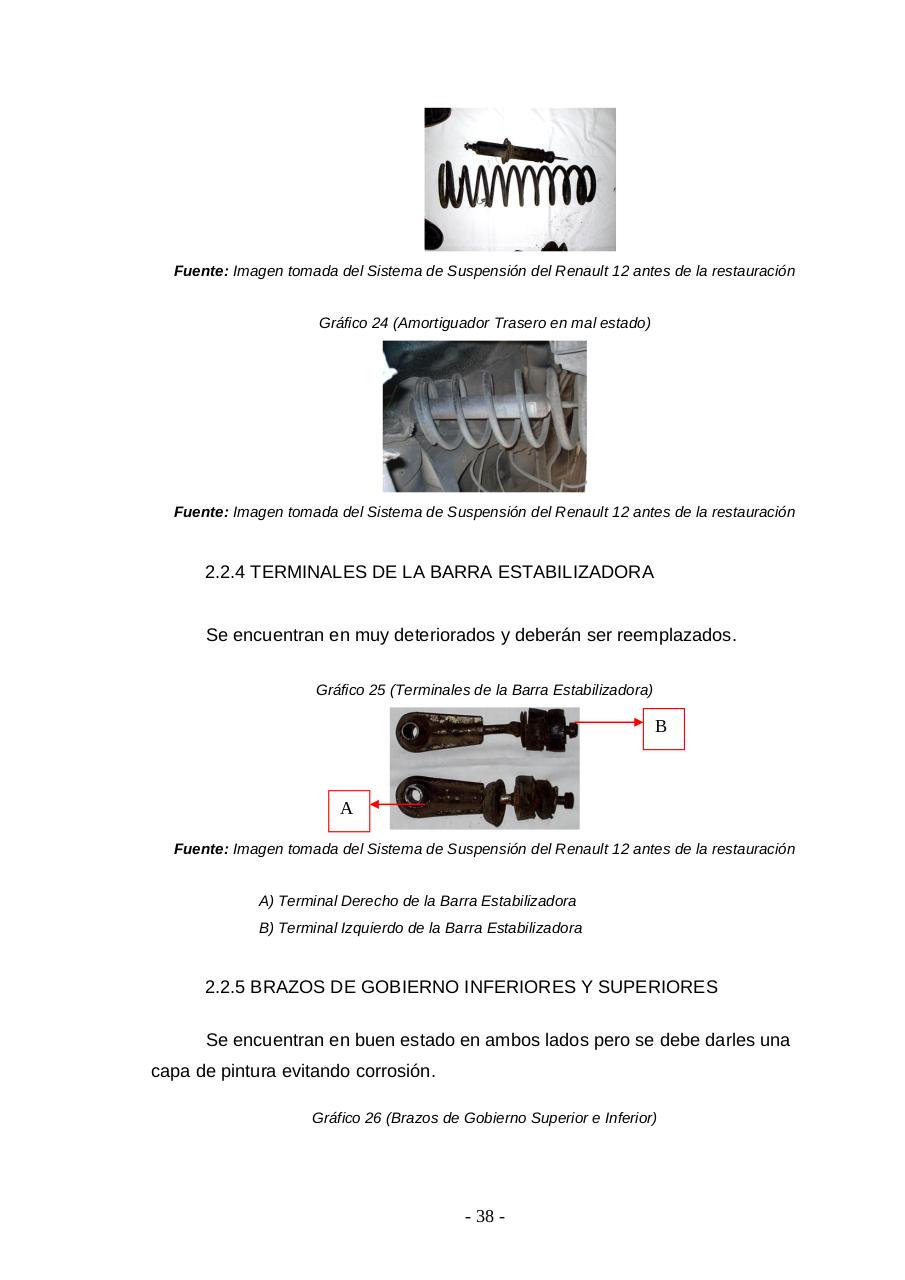

Fuente: Imagen tomada del Sistema de Suspensión del Renault 12 antes de la restauración

Gráfico 24 (Amortiguador Trasero en mal estado)

Fuente: Imagen tomada del Sistema de Suspensión del Renault 12 antes de la restauración

2.2.4 TERMINALES DE LA BARRA ESTABILIZADORA

Se encuentran en muy deteriorados y deberán ser reemplazados.
Gráfico 25 (Terminales de la Barra Estabilizadora)

B

A
Fuente: Imagen tomada del Sistema de Suspensión del Renault 12 antes de la restauración

A) Terminal Derecho de la Barra Estabilizadora
B) Terminal Izquierdo de la Barra Estabilizadora

2.2.5 BRAZOS DE GOBIERNO INFERIORES Y SUPERIORES
Se encuentran en buen estado en ambos lados pero se debe darles una
capa de pintura evitando corrosión.
Gráfico 26 (Brazos de Gobierno Superior e Inferior)

- 38 -
