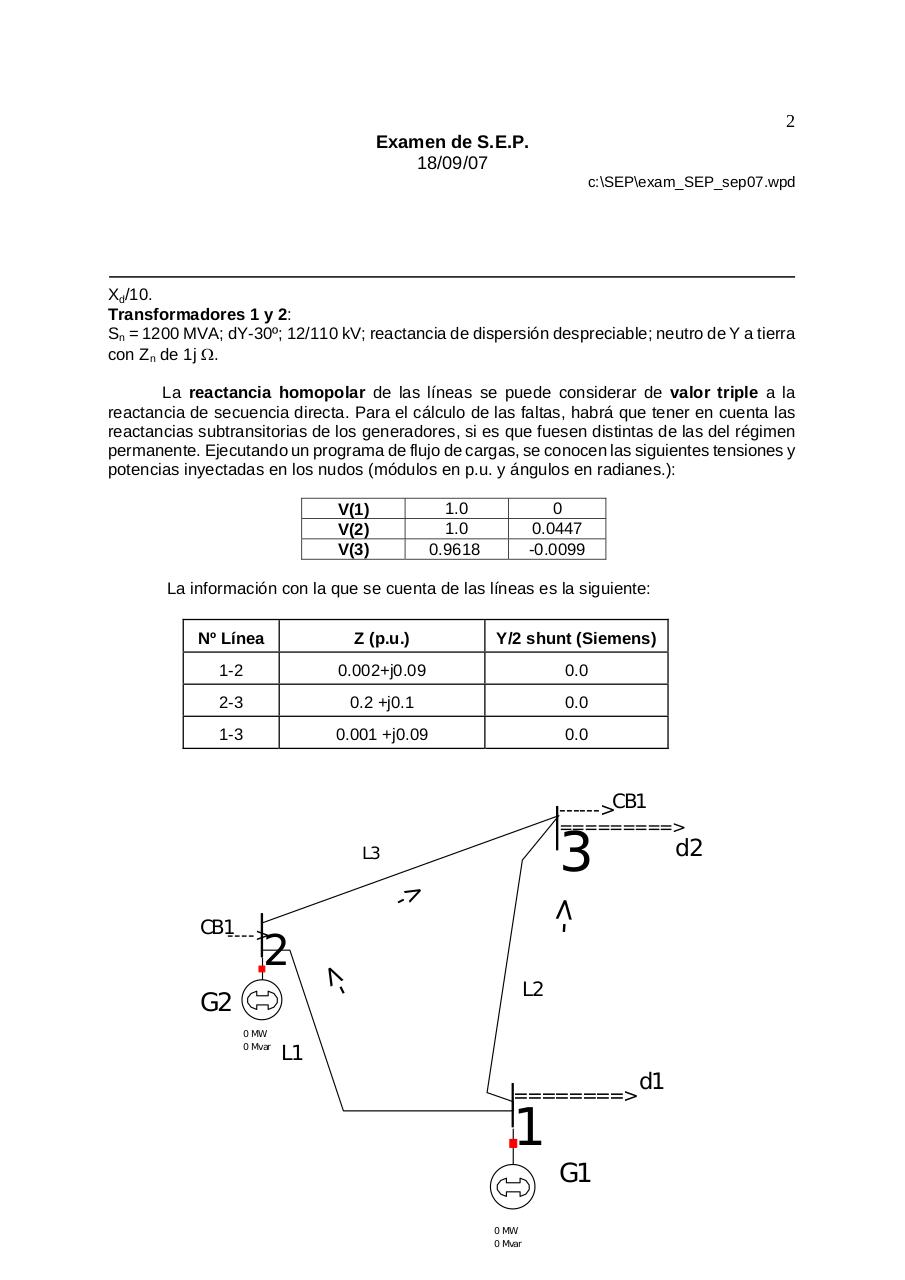

2
Examen de S.E.P.
18/09/07
c:\SEP\exam_SEP_sep07.wpd

Xd/10.
Transformadores 1 y 2:
Sn = 1200 MVA; dY-30º; 12/110 kV; reactancia de dispersión despreciable; neutro de Y a tierra
con Zn de 1j Ω.
La reactancia homopolar de las líneas se puede considerar de valor triple a la
reactancia de secuencia directa. Para el cálculo de las faltas, habrá que tener en cuenta las
reactancias subtransitorias de los generadores, si es que fuesen distintas de las del régimen
permanente. Ejecutando un programa de flujo de cargas, se conocen las siguientes tensiones y
potencias inyectadas en los nudos (módulos en p.u. y ángulos en radianes.):
1.0
1.0
0.9618

V(1)
V(2)
V(3)

0
0.0447
-0.0099

La información con la que se cuenta de las líneas es la siguiente:
Nº Línea

Z (p.u.)

Y/2 shunt (Siemens)

1-2

0.002+j0.09

0.0

2-3

0.2 +j0.1

0.0

1-3

0.001 +j0.09

0.0

------>CB1

=========>

3

L3

2

G2
0 MW
0 Mvar

->

CB1---->

->

->

d2

L2

L1
========>

1
0 MW
0 Mvar

G1

d1
