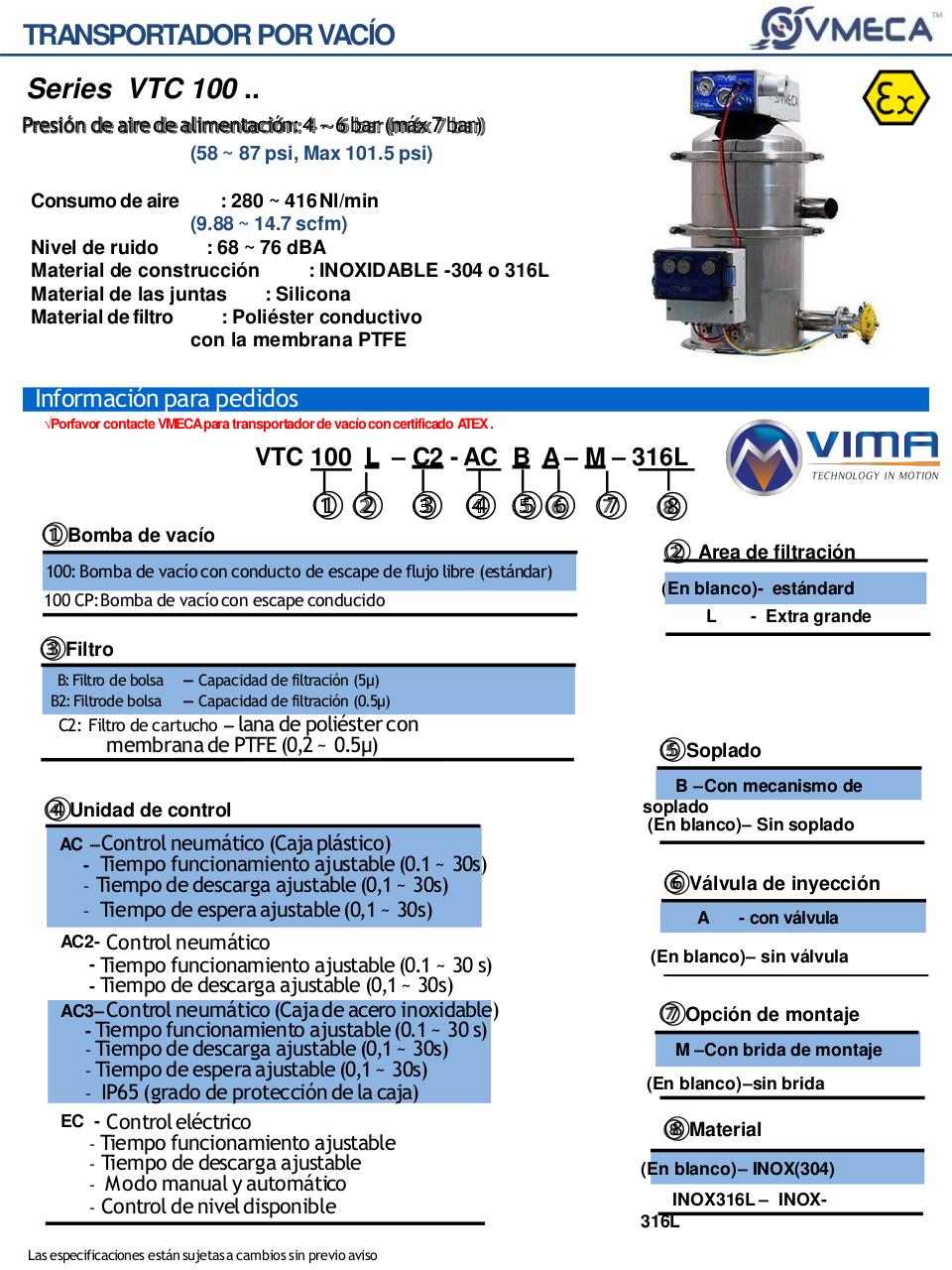

TRANSPORTADOR POR VACÍO
Series VTC 100 ..
Presión de aire de alimentación: 4 ~ 6 bar (máx 7 bar)
(58 ~ 87 psi, Max 101.5 psi)
Consumo de aire

: 280 ~ 416 Nl/min
(9.88 ~ 14.7 scfm)
Nivel de ruido
: 68 ~ 76 dBA
Material de construcción
: INOXIDABLE -304 o 316L
Material de las juntas
: Silicona
Material de filtro
: Poliéster conductivo
con la membrana PTFE

Información para pedidos
√Porfavor contacte VMECApara transportadorde vacío con certificado ATEX .

VTC 100 L – C2 - AC B A – M – 316L

①②

③ ④ ⑤⑥ ⑦

①Bomba de vacío
100: Bomba de vacío con conducto de escape de flujo libre (estándar)
100 CP:Bomba de vacío con escape conducido

⑧
② Area de filtración
(En blanco)- estándard
L

- Extra grande

③Filtro
– Capacidad de filtración (5µ)
– Capacidad de filtración (0.5µ)
C2: Filtro de cartucho – lana de poliéster con

B: Filtro de bolsa
B2: Filtrode bolsa

membrana de PTFE (0,2 ~ 0.5µ)

④Unidad de control
AC – Control neumático (Caja plástico)
- Tiempo funcionamiento ajustable (0.1 ~ 30s)
- Tiempo de descarga ajustable (0,1 ~ 30s)
- Tiempo de espera ajustable (0,1 ~ 30s)
AC2- Control neumático
- Tiempo funcionamiento ajustable (0.1 ~ 30 s)
- Tiempo de descarga ajustable (0,1 ~ 30s)
AC3– Control neumático (Caja de acero inoxidable)
- Tiempo funcionamiento ajustable (0.1 ~ 30 s)
- Tiempo de descarga ajustable (0,1 ~ 30s)
- Tiempo de espera ajustable (0,1 ~ 30s)
- IP65 (grado de protección de la caja)

EC - Control eléctrico
- Tiempo funcionamiento ajustable
- Tiempo de descarga ajustable
- Modo manual y automático
- Control de nivel disponible
Las especificaciones están sujetas a cambios sin previo aviso

⑤Soplado
B –Con mecanismo de
soplado
(En blanco)– Sin soplado

⑥Válvula de inyección
A

- con válvula

(En blanco)– sin válvula

⑦Opción de montaje
M –Con brida de montaje
(En blanco)–sin brida

⑧Material
(En blanco)– INOX(304)
INOX316L – INOX316L
www.vmeca.com
