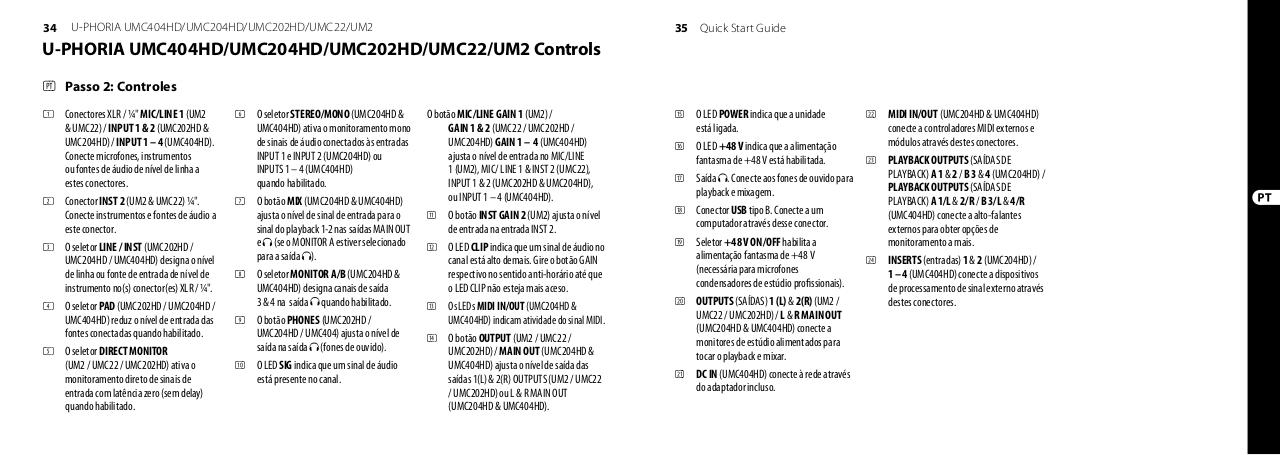

U-PHORIA UMC404HD/UMC204HD/UMC202HD/UMC22/UM2 Controls
(PT) Passo 2: Controles
(1)

(2)

(3)

(4)

(5)

Conectores XLR / ¼" MIC/LINE 1 (UM2
& UMC22) / INPUT 1 & 2 (UMC202HD &
UMC204HD) / INPUT 1 – 4 (UMC404HD).
Conecte microfones, instrumentos
ou fontes de áudio de nível de linha a
estes conectores.
Conector INST 2 (UM2 & UMC22) ¼".
Conecte instrumentos e fontes de áudio a
este conector.
O seletor LINE / INST (UMC202HD /
UMC204HD / UMC404HD) designa o nível
de linha ou fonte de entrada de nível de
instrumento no(s) conector(es) XLR / ¼".
O seletor PAD (UMC202HD / UMC204HD /
UMC404HD) reduz o nível de entrada das
fontes conectadas quando habilitado.
O seletor DIRECT MONITOR
(UM2 / UMC22 / UMC202HD) ativa o
monitoramento direto de sinais de
entrada com latência zero (sem delay)
quando habilitado.

(6)

(7)

(8)

(9)

(10)

O seletor STEREO/MONO (UMC204HD &
UMC404HD) ativa o monitoramento mono
de sinais de áudio conectados às entradas
INPUT 1 e INPUT 2 (UMC204HD) ou
INPUTS 1 – 4 (UMC404HD)
quando habilitado.
O botão MIX (UMC204HD & UMC404HD)
ajusta o nível de sinal de entrada para o
sinal do playback 1-2 nas saídas MAIN OUT
e (se o MONITOR A estiver selecionado
para a saída ).
O seletor MONITOR A/B (UMC204HD &
UMC404HD) designa canais de saída
3 & 4 na saída quando habilitado.
O botão PHONES (UMC202HD /
UMC204HD / UMC404) ajusta o nível de
saída na saída (fones de ouvido).
O LED SIG indica que um sinal de áudio
está presente no canal.

O botão MIC/LINE GAIN 1 (UM2) /
GAIN 1 & 2 (UMC22 / UMC202HD /
UMC204HD) GAIN 1 – 4 (UMC404HD)
ajusta o nível de entrada no MIC/LINE
1 (UM2), MIC/ LINE 1 & INST 2 (UMC22),
INPUT 1 & 2 (UMC202HD & UMC204HD),
ou INPUT 1 – 4 (UMC404HD).
(11) O botão INST GAIN 2 (UM2) ajusta o nível
de entrada na entrada INST 2.
(12) O LED CLIP indica que um sinal de áudio no
canal está alto demais. Gire o botão GAIN
respectivo no sentido anti-horário até que
o LED CLIP não esteja mais aceso.
(13) Os LEDs MIDI IN/OUT (UMC204HD &
UMC404HD) indicam atividade do sinal MIDI.
(14) O botão OUTPUT (UM2 / UMC22 /
UMC202HD) / MAIN OUT (UMC204HD &
UMC404HD) ajusta o nível de saída das
saídas 1(L) & 2(R) OUTPUTS (UM2 / UMC22
/ UMC202HD) ou L & R MAIN OUT
(UMC204HD & UMC404HD).

(15)
(16)
(17)
(18)
(19)

(20)

(21)

O LED POWER indica que a unidade
está ligada.
O LED +48 V indica que a alimentação
fantasma de +48 V está habilitada.
Saída . Conecte aos fones de ouvido para
playback e mixagem.
Conector USB tipo B. Conecte a um
computador através desse conector.
Seletor +48 V ON/OFF habilita a
alimentação fantasma de +48 V
(necessária para microfones
condensadores de estúdio profissionais).
OUTPUTS (SAÍDAS) 1 (L) & 2(R) (UM2 /
UMC22 / UMC202HD) / L & R MAIN OUT
(UMC204HD & UMC404HD) conecte a
monitores de estúdio alimentados para
tocar o playback e mixar.
DC IN (UMC404HD) conecte à rede através
do adaptador incluso.

MIDI IN/OUT (UMC204HD & UMC404HD)
conecte a controladores MIDI externos e
módulos através destes conectores.
(23) PLAYBACK OUTPUTS (SAÍDAS DE
PLAYBACK) A 1 & 2 / B 3 & 4 (UMC204HD) /
PLAYBACK OUTPUTS (SAÍDAS DE
PLAYBACK) A 1/L & 2/R / B 3/L & 4/R
(UMC404HD) conecte a alto-falantes
externos para obter opções de
monitoramento a mais.
(24) INSERTS (entradas) 1 & 2 (UMC204HD) /
1 – 4 (UMC404HD) conecte a dispositivos
de processamento de sinal externo através
destes conectores.
(22)
