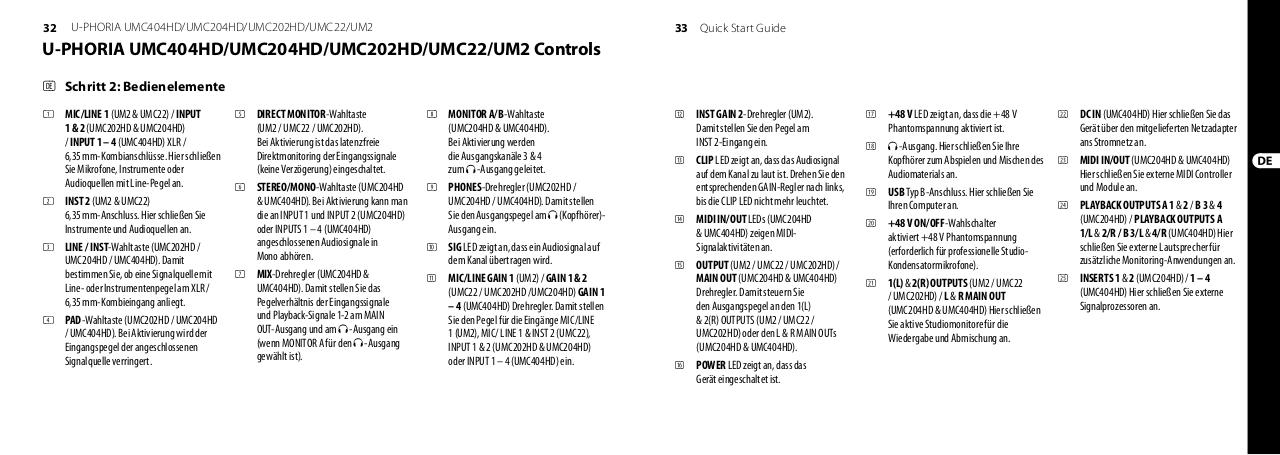

U-PHORIA UMC404HD/UMC204HD/UMC202HD/UMC22/UM2

33 Quick Start Guide

U-PHORIA UMC404HD/UMC204HD/UMC202HD/UMC22/UM2 Controls
(DE) Schritt 2: Bedienelemente
MIC/LINE 1 (UM2 & UMC22) / INPUT
1 & 2 (UMC202HD & UMC204HD)
/ INPUT 1 – 4 (UMC404HD) XLR /
6,35 mm-Kombianschlüsse. Hier schließen
Sie Mikrofone, Instrumente oder
Audioquellen mit Line-Pegel an.
(2) INST 2 (UM2 & UMC22)
6,35 mm-Anschluss. Hier schließen Sie
Instrumente und Audioquellen an.
(3) LINE / INST-Wahltaste (UMC202HD /
UMC204HD / UMC404HD). Damit
bestimmen Sie, ob eine Signalquelle mit
Line- oder Instrumentenpegel am XLR /
6,35 mm-Kombieingang anliegt.
(4) PAD-Wahltaste (UMC202HD / UMC204HD
/ UMC404HD). Bei Aktivierung wird der
Eingangspegel der angeschlossenen
Signalquelle verringert.
(1)

DIRECT MONITOR-Wahltaste
(UM2 / UMC22 / UMC202HD).
Bei Aktivierung ist das latenzfreie
Direktmonitoring der Eingangssignale
(keine Verzögerung) eingeschaltet.
(6) STEREO/MONO-Wahltaste (UMC204HD
& UMC404HD). Bei Aktivierung kann man
die an INPUT 1 und INPUT 2 (UMC204HD)
oder INPUTS 1 – 4 (UMC404HD)
angeschlossenen Audiosignale in
Mono abhören.
(7) MIX-Drehregler (UMC204HD &
UMC404HD). Damit stellen Sie das
Pegelverhältnis der Eingangssignale
und Playback-Signale 1-2 am MAIN
OUT-Ausgang und am -Ausgang ein
(wenn MONITOR A für den -Ausgang
gewählt ist).
(5)

MONITOR A/B-Wahltaste
(UMC204HD & UMC404HD).
Bei Aktivierung werden
die Ausgangskanäle 3 & 4
zum -Ausgang geleitet.
(9) PHONES-Drehregler (UMC202HD /
UMC204HD / UMC404HD). Damit stellen
Sie den Ausgangspegel am (Kopfhörer)Ausgang ein.
(10) SIG LED zeigt an, dass ein Audiosignal auf
dem Kanal übertragen wird.
(11) MIC/LINE GAIN 1 (UM2) / GAIN 1 & 2
(UMC22 / UMC202HD /UMC204HD) GAIN 1
– 4 (UMC404HD) Drehregler. Damit stellen
Sie den Pegel für die Eingänge MIC/LINE
1 (UM2), MIC/ LINE 1 & INST 2 (UMC22),
INPUT 1 & 2 (UMC202HD & UMC204HD)
oder INPUT 1 – 4 (UMC404HD) ein.
(8)

(12)

(13)

(14)

(15)

(16)

INST GAIN 2-Drehregler (UM2).
Damit stellen Sie den Pegel am
INST 2-Eingang ein.
CLIP LED zeigt an, dass das Audiosignal
auf dem Kanal zu laut ist. Drehen Sie den
entsprechenden GAIN-Regler nach links,
bis die CLIP LED nicht mehr leuchtet.
MIDI IN/OUT LEDs (UMC204HD
& UMC404HD) zeigen MIDISignalaktivitäten an.
OUTPUT (UM2 / UMC22 / UMC202HD) /
MAIN OUT (UMC204HD & UMC404HD)
Drehregler. Damit steuern Sie
den Ausgangspegel an den 1(L)
& 2(R) OUTPUTS (UM2 / UMC22 /
UMC202HD) oder den L & R MAIN OUTs
(UMC204HD & UMC404HD).
POWER LED zeigt an, dass das
Gerät eingeschaltet ist.

(17)
(18)

(19)
(20)

(21)

+48 V LED zeigt an, dass die +48 V
Phantomspannung aktiviert ist.
-Ausgang. Hier schließen Sie Ihre
Kopfhörer zum Abspielen und Mischen des
Audiomaterials an.
USB Typ B-Anschluss. Hier schließen Sie
Ihren Computer an.
+48 V ON/OFF-Wahlschalter
aktiviert +48 V Phantomspannung
(erforderlich für professionelle StudioKondensatormikrofone).
1(L) & 2(R) OUTPUTS (UM2 / UMC22
/ UMC202HD) / L & R MAIN OUT
(UMC204HD & UMC404HD) Hier schließen
Sie aktive Studiomonitore für die
Wiedergabe und Abmischung an.

DC IN (UMC404HD) Hier schließen Sie das
Gerät über den mitgelieferten Netzadapter
ans Stromnetz an.
(23) MIDI IN/OUT (UMC204HD & UMC404HD)
Hier schließen Sie externe MIDI Controller
und Module an.
(24) PLAYBACK OUTPUTS A 1 & 2 / B 3 & 4
(UMC204HD) / PLAYBACK OUTPUTS A
1/L & 2/R / B 3/L & 4/R (UMC404HD) Hier
schließen Sie externe Lautsprecher für
zusätzliche Monitoring-Anwendungen an.
(25) INSERTS 1 & 2 (UMC204HD) / 1 – 4
(UMC404HD) Hier schließen Sie externe
Signalprozessoren an.
