CAPÍTULO II. HOMEOSTASIS IÓNICA Y ARQUITECTURA RADICAL

topológicos varían entre un valor mínimo de 0 y un valor máximo de 1. Cuando estos
valores tienden a cero, indican un patrón topológico del tipo dicotómico, mientras que
cuando tienden al valor uno, se acercan a un patrón topológico del tipo espina de pez
(Figura 2.4.C.).

Sistema de ordenamiento centrípeto funcional
B

A

C

μ=8
a=4
(μ >a)
Pe = 32

μ=a=8
Pe = 43

Patrón Espina de Pez

Patrón Dicotómico

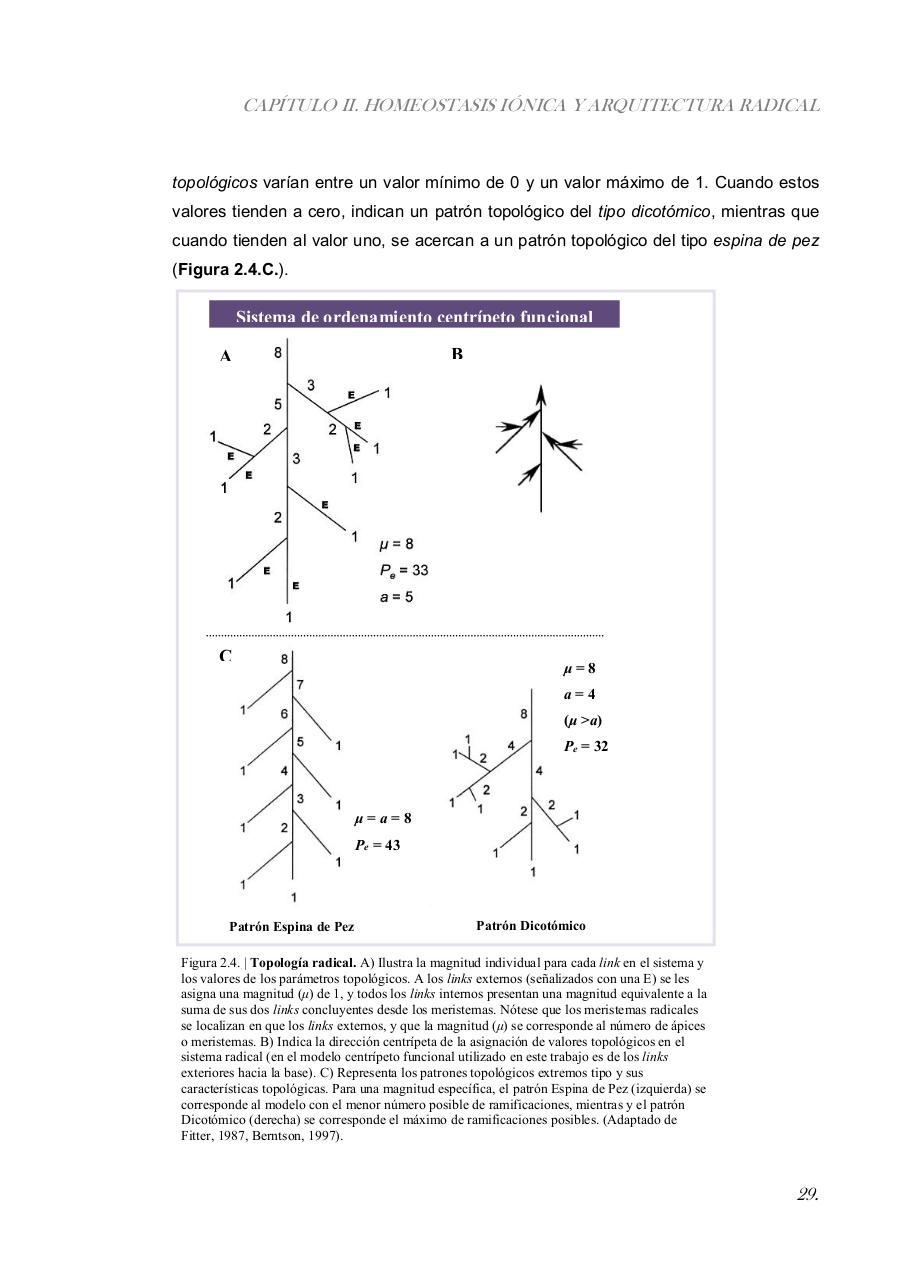

Figura 2.4. | Topología radical. A) Ilustra la magnitud individual para cada link en el sistema y
los valores de los parámetros topológicos. A los links externos (señalizados con una E) se les
asigna una magnitud (μ) de 1, y todos los links internos presentan una magnitud equivalente a la
suma de sus dos links concluyentes desde los meristemas. Nótese que los meristemas radicales
se localizan en que los links externos, y que la magnitud (μ) se corresponde al número de ápices
o meristemas. B) Indica la dirección centrípeta de la asignación de valores topológicos en el
sistema radical (en el modelo centrípeto funcional utilizado en este trabajo es de los links
exteriores hacia la base). C) Representa los patrones topológicos extremos tipo y sus
características topológicas. Para una magnitud específica, el patrón Espina de Pez (izquierda) se
corresponde al modelo con el menor número posible de ramificaciones, mientras y el patrón
Dicotómico (derecha) se corresponde el máximo de ramificaciones posibles. (Adaptado de
Fitter, 1987, Berntson, 1997).

29.
