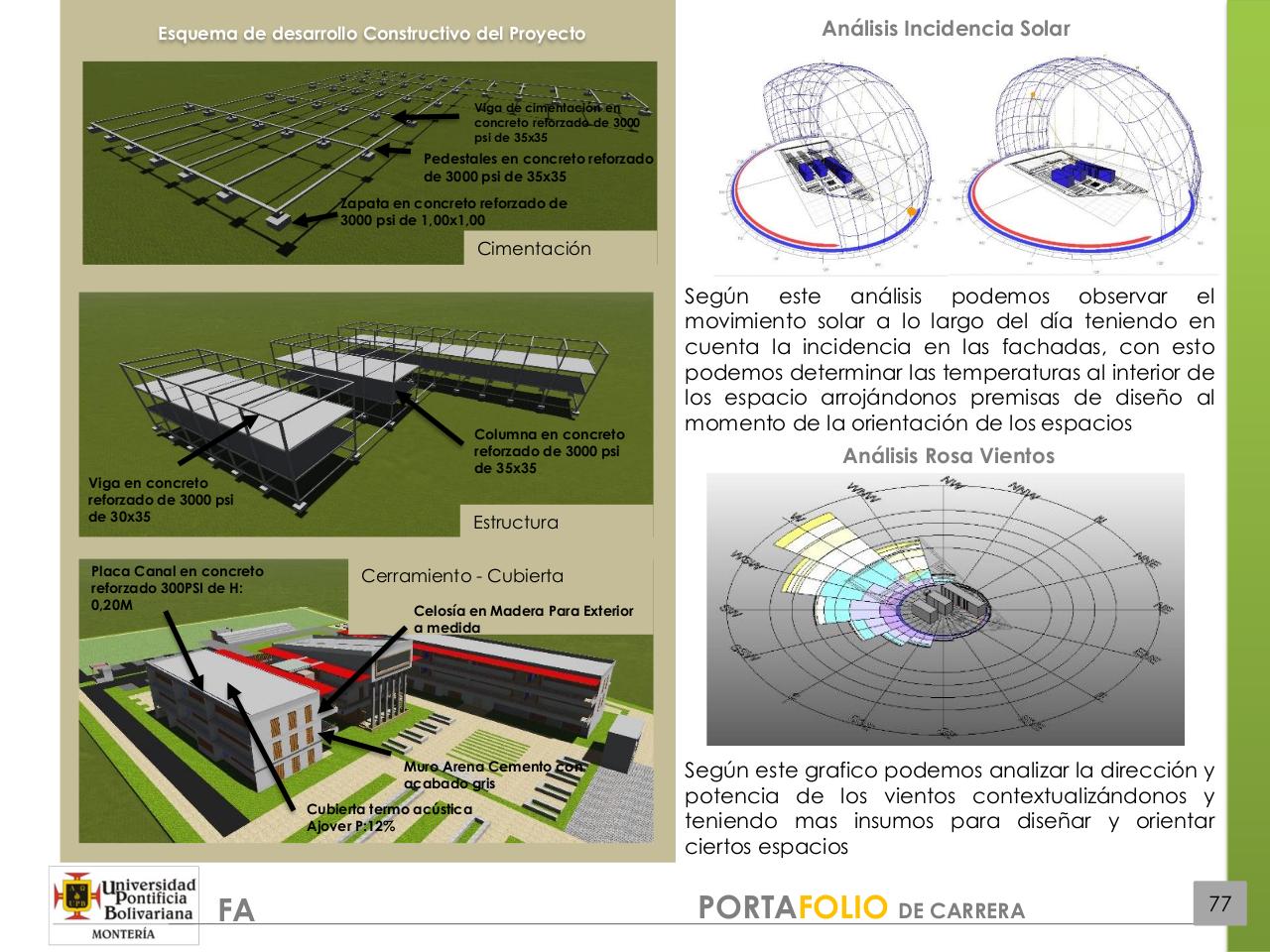

Esquema de desarrollo Constructivo del Proyecto

Análisis Incidencia Solar

Viga de cimentación en
concreto reforzado de 3000
psi de 35x35

Pedestales en concreto reforzado
de 3000 psi de 35x35
Zapata en concreto reforzado de
3000 psi de 1,00x1,00

Cimentación

Columna en concreto
reforzado de 3000 psi
de 35x35

Viga en concreto
reforzado de 3000 psi
de 30x35

Placa Canal en concreto
reforzado 300PSI de H:
0,20M

Análisis Rosa Vientos

Estructura
Cerramiento - Cubierta
Celosía en Madera Para Exterior
a medida

Muro Arena Cemento con
acabado gris
Cubierta termo acústica
Ajover P:12%

FA

Según este análisis podemos observar el
movimiento solar a lo largo del día teniendo en
cuenta la incidencia en las fachadas, con esto
podemos determinar las temperaturas al interior de
los espacio arrojándonos premisas de diseño al
momento de la orientación de los espacios

Según este grafico podemos analizar la dirección y
potencia de los vientos contextualizándonos y
teniendo mas insumos para diseñar y orientar
ciertos espacios
