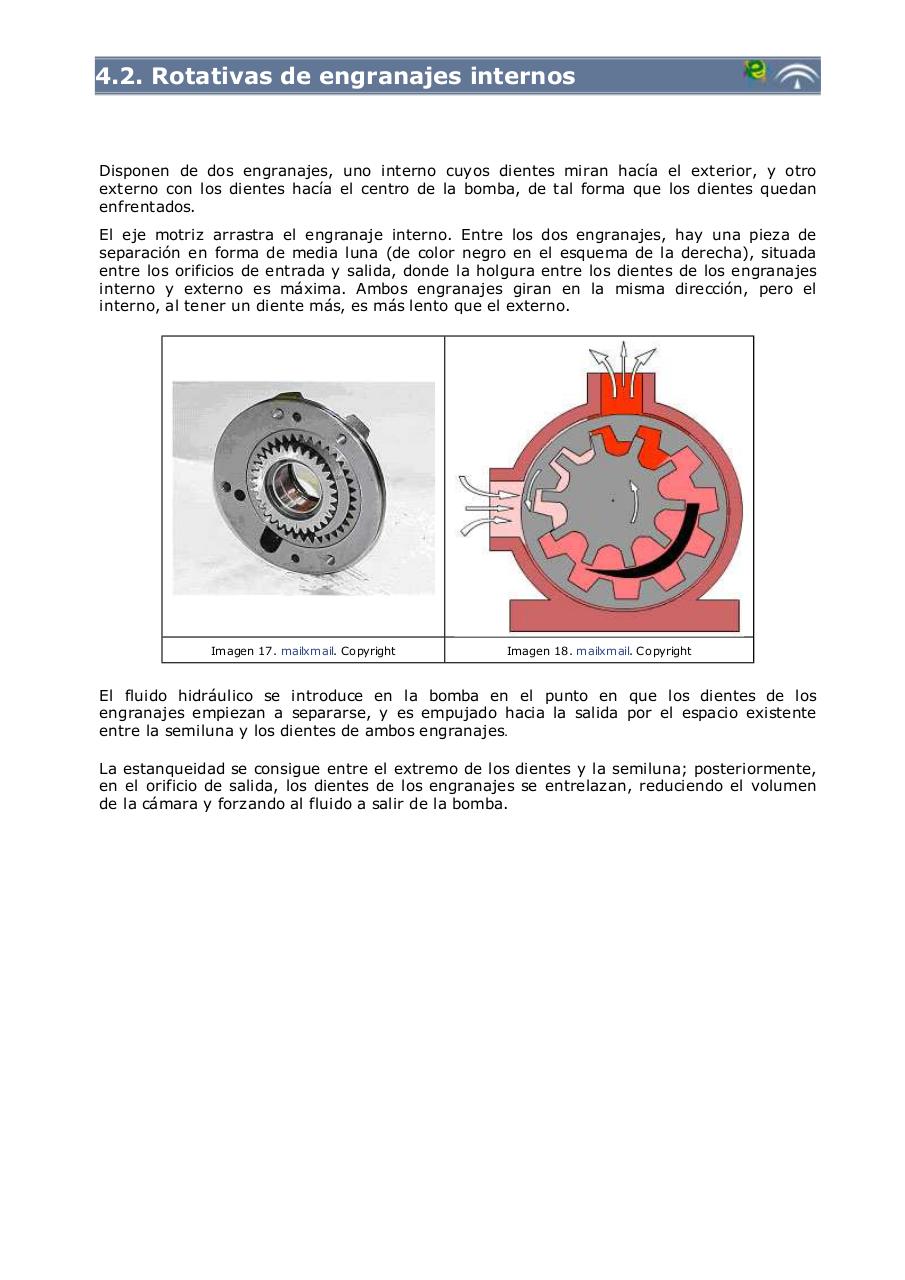

4.2. Rotativas de engranajes internos

Disponen de dos engranajes, uno interno cuyos dientes miran hacía el exterior, y otro
externo con los dientes hacía el centro de la bomba, de tal forma que los dientes quedan
enfrentados.
El eje motriz arrastra el engranaje interno. Entre los dos engranajes, hay una pieza de
separación en forma de media luna (de color negro en el esquema de la derecha), situada
entre los orificios de entrada y salida, donde la holgura entre los dientes de los engranajes
interno y externo es máxima. Ambos engranajes giran en la misma dirección, pero el
interno, al tener un diente más, es más lento que el externo.

Imagen 17. mailxmail. Copyright

Imagen 18. mailxmail. Copyright

El fluido hidráulico se introduce en la bomba en el punto en que los dientes de los
engranajes empiezan a separarse, y es empujado hacia la salida por el espacio existente
entre la semiluna y los dientes de ambos engranajes.
La estanqueidad se consigue entre el extremo de los dientes y la semiluna; posteriormente,
en el orificio de salida, los dientes de los engranajes se entrelazan, reduciendo el volumen
de la cámara y forzando al fluido a salir de la bomba.
