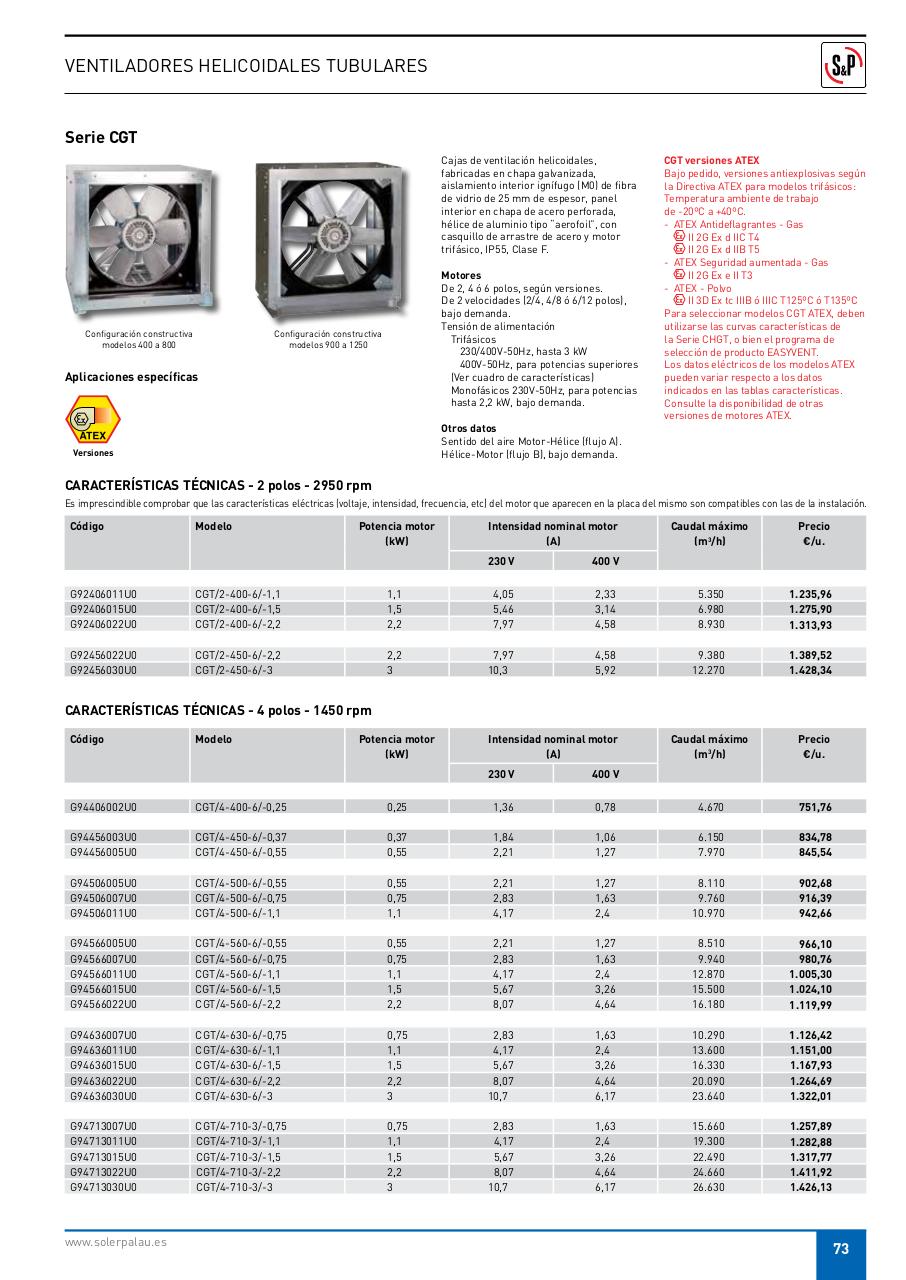

VENTILADORES HELICOIDALES TUBULARES

Serie CGT
Cajas de ventilación helicoidales,
fabricadas en chapa galvanizada,
aislamiento interior ignífugo (M0) de fibra
de vidrio de 25 mm de espesor, panel
interior en chapa de acero perforada,
hélice de aluminio tipo “aerofoil”, con
casquillo de arrastre de acero y motor
trifásico, IP55, Clase F.

Configuración constructiva
modelos 400 a 800

Motores
De 2, 4 ó 6 polos, según versiones.
De 2 velocidades (2/4, 4/8 ó 6/12 polos),
bajo demanda.
Tensión de alimentación
Trifásicos
230/400V-50Hz, hasta 3 kW
400V-50Hz, para potencias superiores
(Ver cuadro de características)
Monofásicos 230V-50Hz, para potencias
hasta 2,2 kW, bajo demanda.

Configuración constructiva
modelos 900 a 1250

Aplicaciones específicas

Otros datos
Sentido del aire Motor-Hélice (flujo A).
Hélice-Motor (flujo B), bajo demanda.

Versiones

CGT versiones ATEx
Bajo pedido, versiones antiexplosivas según
la Directiva ATEX para modelos trifásicos:
Temperatura ambiente de trabajo
de -20ºC a +40ºC.
- ATEX Antideflagrantes - Gas
II 2G Ex d IIC T4
II 2G Ex d IIB T5
- ATEX Seguridad aumentada - Gas
II 2G Ex e II T3
- ATEX - Polvo
II 3D Ex tc IIIB ó IIIC T125ºC ó T135ºC
Para seleccionar modelos CGT ATEX, deben
utilizarse las curvas características de
la Serie CHGT, o bien el programa de
selección de producto EASyVENT.
Los datos eléctricos de los modelos ATEX
pueden variar respecto a los datos
indicados en las tablas características.
Consulte la disponibilidad de otras
versiones de motores ATEX.

CARACTERÍSTICAS TÉCNICAS - 2 polos - 2950 rpm
Es imprescindible comprobar que las características eléctricas (voltaje, intensidad, frecuencia, etc) del motor que aparecen en la placa del mismo son compatibles con las de la instalación.

Código

Modelo

Potencia motor
(kW)

Intensidad nominal motor
(A)
230 V

400 V

Caudal máximo
(m3/h)

Precio
€/u.

G92406011U0
G92406015U0
G92406022U0

CGT/2-400-6/-1,1
CGT/2-400-6/-1,5
CGT/2-400-6/-2,2

1,1
1,5
2,2

4,05
5,46
7,97

2,33
3,14
4,58

5.350
6.980
8.930

1.235,96
1.275,90
1.313,93

G92456022U0
G92456030U0

CGT/2-450-6/-2,2
CGT/2-450-6/-3

2,2
3

7,97
10,3

4,58
5,92

9.380
12.270

1.389,52
1.428,34

CARACTERÍSTICAS TÉCNICAS - 4 polos - 1450 rpm
Código

Modelo

Potencia motor
(kW)

Intensidad nominal motor
(A)
230 V

400 V

Caudal máximo
(m3/h)

Precio
€/u.

G94406002U0

CGT/4-400-6/-0,25

0,25

1,36

0,78

4.670

751,76

G94456003U0
G94456005U0

CGT/4-450-6/-0,37
CGT/4-450-6/-0,55

0,37
0,55

1,84
2,21

1,06
1,27

6.150
7.970

834,78
845,54

G94506005U0
G94506007U0
G94506011U0

CGT/4-500-6/-0,55
CGT/4-500-6/-0,75
CGT/4-500-6/-1,1

0,55
0,75
1,1

2,21
2,83
4,17

1,27
1,63
2,4

8.110
9.760
10.970

902,68
916,39
942,66

G94566005U0
G94566007U0
G94566011U0
G94566015U0
G94566022U0

CGT/4-560-6/-0,55
CGT/4-560-6/-0,75
CGT/4-560-6/-1,1
CGT/4-560-6/-1,5
CGT/4-560-6/-2,2

0,55
0,75
1,1
1,5
2,2

2,21
2,83
4,17
5,67
8,07

1,27
1,63
2,4
3,26
4,64

8.510
9.940
12.870
15.500
16.180

966,10
980,76
1.005,30
1.024,10
1.119,99

G94636007U0
G94636011U0
G94636015U0
G94636022U0
G94636030U0

CGT/4-630-6/-0,75
CGT/4-630-6/-1,1
CGT/4-630-6/-1,5
CGT/4-630-6/-2,2
CGT/4-630-6/-3

0,75
1,1
1,5
2,2
3

2,83
4,17
5,67
8,07
10,7

1,63
2,4
3,26
4,64
6,17

10.290
13.600
16.330
20.090
23.640

1.126,42
1.151,00
1.167,93
1.264,69
1.322,01

G94713007U0
G94713011U0
G94713015U0
G94713022U0
G94713030U0

CGT/4-710-3/-0,75
CGT/4-710-3/-1,1
CGT/4-710-3/-1,5
CGT/4-710-3/-2,2
CGT/4-710-3/-3

0,75
1,1
1,5
2,2
3

2,83
4,17
5,67
8,07
10,7

1,63
2,4
3,26
4,64
6,17

15.660
19.300
22.490
24.660
26.630

1.257,89
1.282,88
1.317,77
1.411,92
1.426,13

www.solerpalau.es

73
