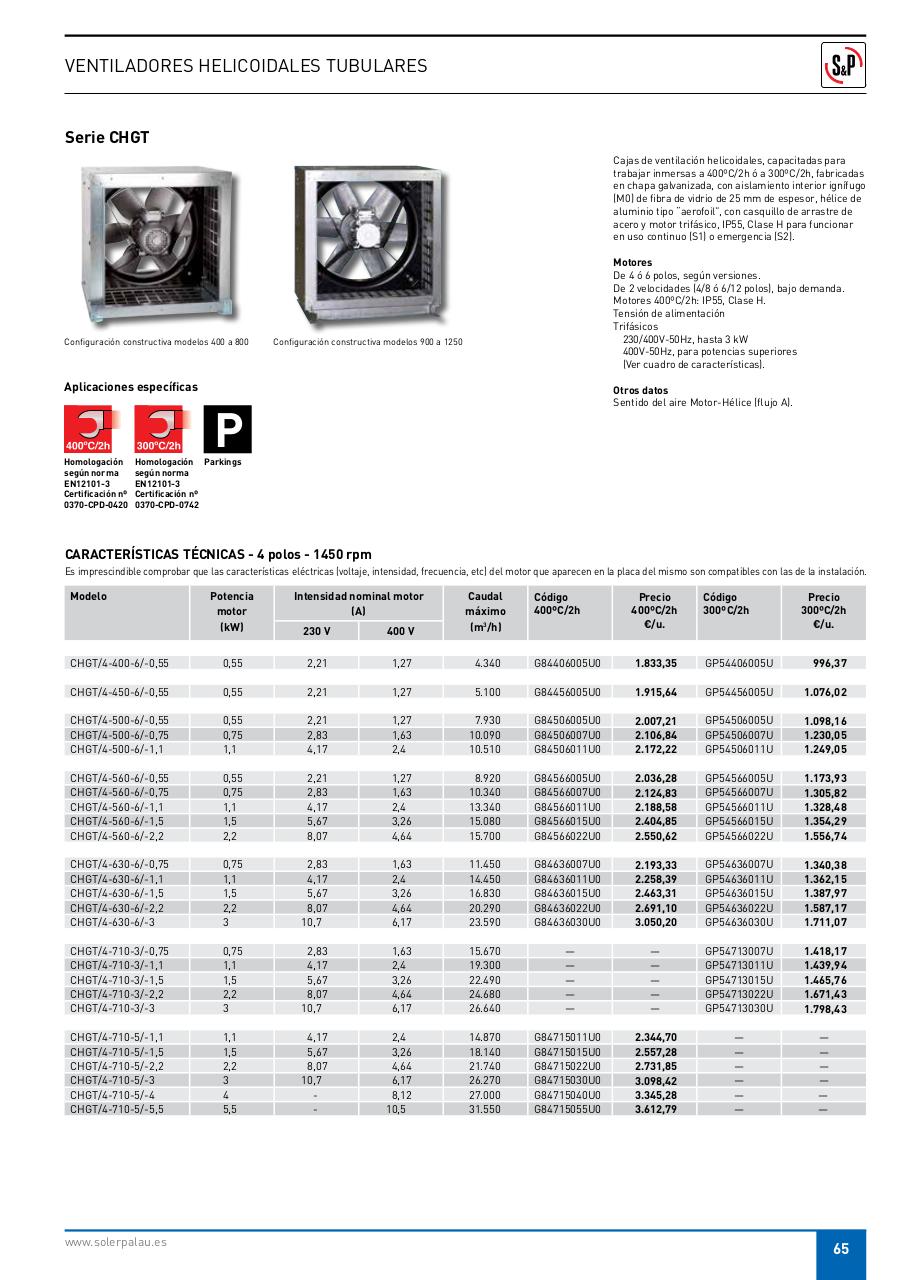

VENTILADORES HELICOIDALES TUBULARES

Serie CHGT
Cajas de ventilación helicoidales, capacitadas para
trabajar inmersas a 400ºC/2h ó a 300ºC/2h, fabricadas
en chapa galvanizada, con aislamiento interior ignífugo
(M0) de fibra de vidrio de 25 mm de espesor, hélice de
aluminio tipo “aerofoil”, con casquillo de arrastre de
acero y motor trifásico, IP55, Clase H para funcionar
en uso continuo (S1) o emergencia (S2).

Configuración constructiva modelos 400 a 800

Motores
De 4 ó 6 polos, según versiones.
De 2 velocidades (4/8 ó 6/12 polos), bajo demanda.
Motores 400ºC/2h: IP55, Clase H.
Tensión de alimentación
Trifásicos
230/400V-50Hz, hasta 3 kW
400V-50Hz, para potencias superiores
(Ver cuadro de características).

Configuración constructiva modelos 900 a 1250

Aplicaciones específicas

Homologación
según norma
EN12101-3
Certificación nº
0370-CPD-0420

Otros datos
Sentido del aire Motor-Hélice (flujo A).

Homologación Parkings
según norma
EN12101-3
Certificación nº
0370-CPD-0742

CARACTERÍSTICAS TÉCNICAS - 4 polos - 1450 rpm
Es imprescindible comprobar que las características eléctricas (voltaje, intensidad, frecuencia, etc) del motor que aparecen en la placa del mismo son compatibles con las de la instalación.

Modelo

Potencia
motor
(kW)

Intensidad nominal motor
(A)
230 V

400 V

Caudal
máximo
(m3/h)

Código
400ºC/2h

Precio
400ºC/2h
€/u.

Código
300ºC/2h

Precio
300ºC/2h
€/u.

CHGT/4-400-6/-0,55

0,55

2,21

1,27

4.340

G84406005U0

1.833,35

GP54406005U

996,37

CHGT/4-450-6/-0,55

0,55

2,21

1,27

5.100

G84456005U0

1.915,64

GP54456005U

1.076,02

CHGT/4-500-6/-0,55
CHGT/4-500-6/-0,75
CHGT/4-500-6/-1,1

0,55
0,75
1,1

2,21
2,83
4,17

1,27
1,63
2,4

7.930
10.090
10.510

G84506005U0
G84506007U0
G84506011U0

2.007,21
2.106,84
2.172,22

GP54506005U
GP54506007U
GP54506011U

1.098,16
1.230,05
1.249,05

CHGT/4-560-6/-0,55
CHGT/4-560-6/-0,75
CHGT/4-560-6/-1,1
CHGT/4-560-6/-1,5
CHGT/4-560-6/-2,2

0,55
0,75
1,1
1,5
2,2

2,21
2,83
4,17
5,67
8,07

1,27
1,63
2,4
3,26
4,64

8.920
10.340
13.340
15.080
15.700

G84566005U0
G84566007U0
G84566011U0
G84566015U0
G84566022U0

2.036,28
2.124,83
2.188,58
2.404,85
2.550,62

GP54566005U
GP54566007U
GP54566011U
GP54566015U
GP54566022U

1.173,93
1.305,82
1.328,48
1.354,29
1.556,74

CHGT/4-630-6/-0,75
CHGT/4-630-6/-1,1
CHGT/4-630-6/-1,5
CHGT/4-630-6/-2,2
CHGT/4-630-6/-3

0,75
1,1
1,5
2,2
3

2,83
4,17
5,67
8,07
10,7

1,63
2,4
3,26
4,64
6,17

11.450
14.450
16.830
20.290
23.590

G84636007U0
G84636011U0
G84636015U0
G84636022U0
G84636030U0

2.193,33
2.258,39
2.463,31
2.691,10
3.050,20

GP54636007U
GP54636011U
GP54636015U
GP54636022U
GP54636030U

1.340,38
1.362,15
1.387,97
1.587,17
1.711,07

CHGT/4-710-3/-0,75
CHGT/4-710-3/-1,1
CHGT/4-710-3/-1,5
CHGT/4-710-3/-2,2
CHGT/4-710-3/-3

0,75
1,1
1,5
2,2
3

2,83
4,17
5,67
8,07
10,7

1,63
2,4
3,26
4,64
6,17

15.670
19.300
22.490
24.680
26.640

—
—
—
—
—

—
—
—
—
—

GP54713007U
GP54713011U
GP54713015U
GP54713022U
GP54713030U

1.418,17
1.439,94
1.465,76
1.671,43
1.798,43

CHGT/4-710-5/-1,1
CHGT/4-710-5/-1,5
CHGT/4-710-5/-2,2
CHGT/4-710-5/-3
CHGT/4-710-5/-4
CHGT/4-710-5/-5,5

1,1
1,5
2,2
3
4
5,5

4,17
5,67
8,07
10,7
-

2,4
3,26
4,64
6,17
8,12
10,5

14.870
18.140
21.740
26.270
27.000
31.550

G84715011U0
G84715015U0
G84715022U0
G84715030U0
G84715040U0
G84715055U0

2.344,70
2.557,28
2.731,85
3.098,42
3.345,28
3.612,79

—
—
—
—
—
—

—
—
—
—
—
—
