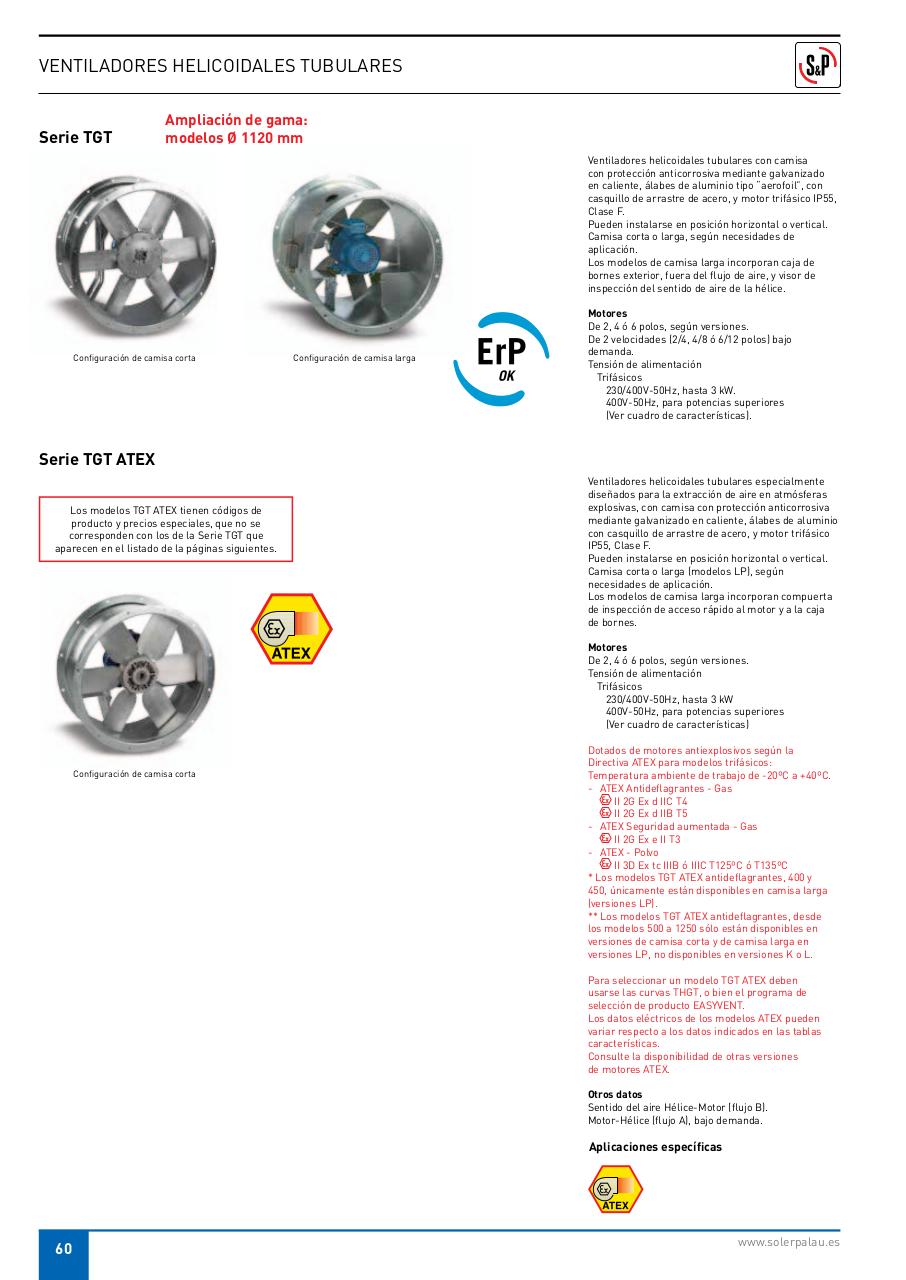

VENTILADORES HELICOIDALES TUBULARES

Serie TGT

Ampliación de gama:
modelos Ø 1120 mm
Ventiladores helicoidales tubulares con camisa
con protección anticorrosiva mediante galvanizado
en caliente, álabes de aluminio tipo “aerofoil”, con
casquillo de arrastre de acero, y motor trifásico IP55,
Clase F.
Pueden instalarse en posición horizontal o vertical.
Camisa corta o larga, según necesidades de
aplicación.
Los modelos de camisa larga incorporan caja de
bornes exterior, fuera del flujo de aire, y visor de
inspección del sentido de aire de la hélice.

Configuración de camisa corta

Configuración de camisa larga

Motores
De 2, 4 ó 6 polos, según versiones.
De 2 velocidades (2/4, 4/8 ó 6/12 polos) bajo
demanda.
Tensión de alimentación
Trifásicos
230/400V-50Hz, hasta 3 kW.
400V-50Hz, para potencias superiores
(Ver cuadro de características).

Serie TGT ATEx
Los modelos TGT ATEX tienen códigos de
producto y precios especiales, que no se
corresponden con los de la Serie TGT que
aparecen en el listado de la páginas siguientes.

Ventiladores helicoidales tubulares especialmente
diseñados para la extracción de aire en atmósferas
explosivas, con camisa con protección anticorrosiva
mediante galvanizado en caliente, álabes de aluminio
con casquillo de arrastre de acero, y motor trifásico
IP55, Clase F.
Pueden instalarse en posición horizontal o vertical.
Camisa corta o larga (modelos LP), según
necesidades de aplicación.
Los modelos de camisa larga incorporan compuerta
de inspección de acceso rápido al motor y a la caja
de bornes.
Motores
De 2, 4 ó 6 polos, según versiones.
Tensión de alimentación
Trifásicos
230/400V-50Hz, hasta 3 kW
400V-50Hz, para potencias superiores
(Ver cuadro de características)

Configuración de camisa corta

Dotados de motores antiexplosivos según la
Directiva ATEX para modelos trifásicos:
Temperatura ambiente de trabajo de -20ºC a +40ºC.
- ATEX Antideflagrantes - Gas
II 2G Ex d IIC T4
II 2G Ex d IIB T5
- ATEX Seguridad aumentada - Gas
II 2G Ex e II T3
- ATEX - Polvo
II 3D Ex tc IIIB ó IIIC T125ºC ó T135ºC
* Los modelos TGT ATEX antideflagrantes, 400 y
450, únicamente están disponibles en camisa larga
(versiones LP).
** Los modelos TGT ATEX antideflagrantes, desde
los modelos 500 a 1250 sólo están disponibles en
versiones de camisa corta y de camisa larga en
versiones LP, no disponibles en versiones K o L.
Para seleccionar un modelo TGT ATEX deben
usarse las curvas THGT, o bien el programa de
selección de producto EASyVENT.
Los datos eléctricos de los modelos ATEX pueden
variar respecto a los datos indicados en las tablas
características.
Consulte la disponibilidad de otras versiones
de motores ATEX.
Otros datos
Sentido del aire Hélice-Motor (flujo B).
Motor-Hélice (flujo A), bajo demanda.

Aplicaciones específicas
