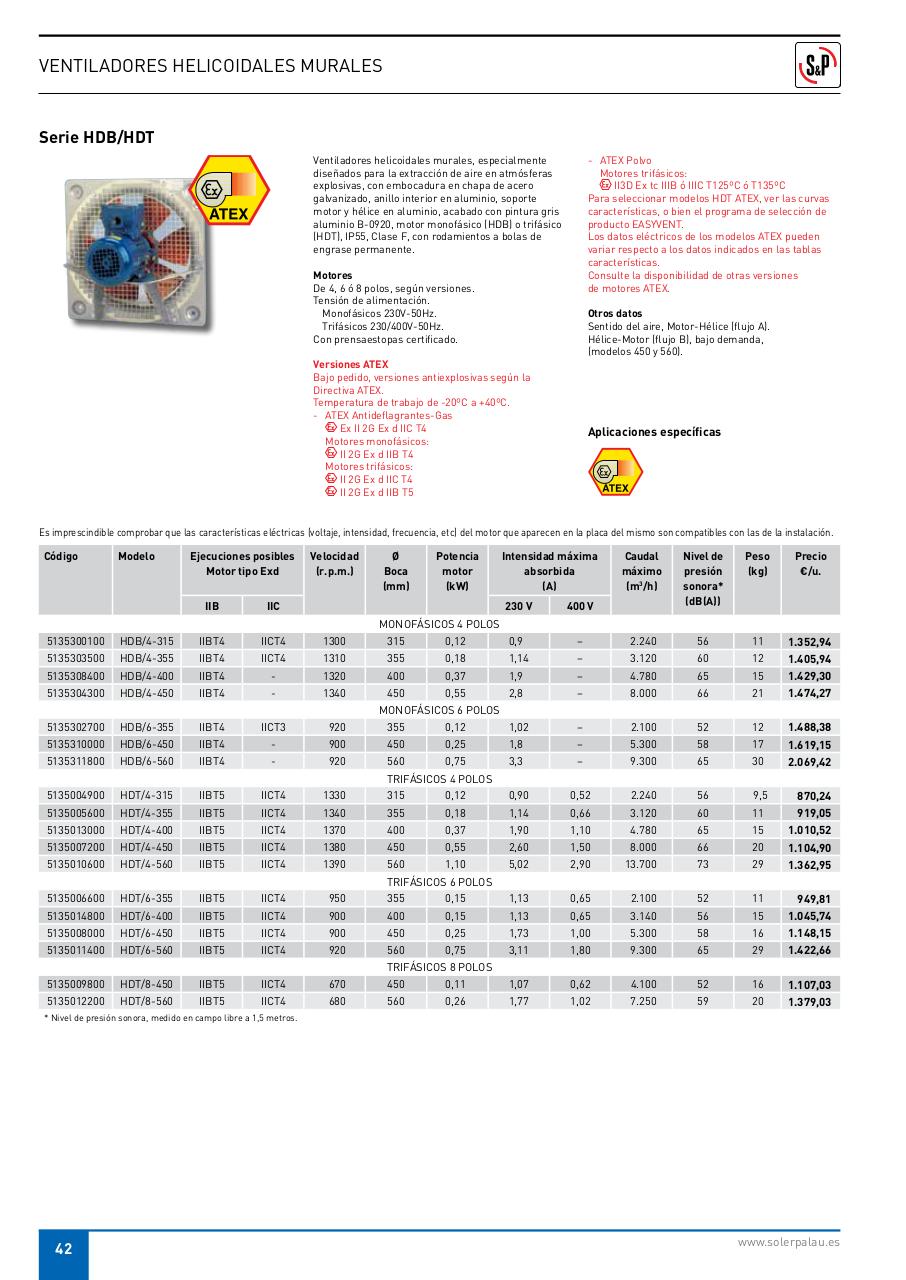

VENTILADORES HELICOIDALES MURALES

Serie HDb/HDT
- ATEX Polvo
Motores trifásicos:
II3D Ex tc IIIB ó IIIC T125ºC ó T135ºC
Para seleccionar modelos HDT ATEX, ver las curvas
características, o bien el programa de selección de
producto EASyVENT.
Los datos eléctricos de los modelos ATEX pueden
variar respecto a los datos indicados en las tablas
características.
Consulte la disponibilidad de otras versiones
de motores ATEX.

Ventiladores helicoidales murales, especialmente
diseñados para la extracción de aire en atmósferas
explosivas, con embocadura en chapa de acero
galvanizado, anillo interior en aluminio, soporte
motor y hélice en aluminio, acabado con pintura gris
aluminio B-0920, motor monofásico (HDB) o trifásico
(HDT), IP55, Clase F, con rodamientos a bolas de
engrase permanente.
Motores
De 4, 6 ó 8 polos, según versiones.
Tensión de alimentación.
Monofásicos 230V-50Hz.
Trifásicos 230/400V-50Hz.
Con prensaestopas certificado.

Otros datos
Sentido del aire, Motor-Hélice (flujo A).
Hélice-Motor (flujo B), bajo demanda,
(modelos 450 y 560).

Versiones ATEx
Bajo pedido, versiones antiexplosivas según la
Directiva ATEX.
Temperatura de trabajo de -20ºC a +40ºC.
- ATEX Antideflagrantes-Gas
Ex II 2G Ex d IIC T4
Motores monofásicos:
II 2G Ex d IIB T4
Motores trifásicos:
II 2G Ex d IIC T4
II 2G Ex d IIB T5

Aplicaciones específicas

Es imprescindible comprobar que las características eléctricas (voltaje, intensidad, frecuencia, etc) del motor que aparecen en la placa del mismo son compatibles con las de la instalación.

Código

Modelo

Ejecuciones posibles
Motor tipo Exd
IIb

Velocidad
(r.p.m.)

Ø
boca
(mm)

Potencia
motor
(kW)

IIC

Intensidad máxima
absorbida
(A)
230 V

Caudal
máximo
(m3/h)

400 V

Nivel de
presión
sonora*
(db(A))

Peso
(kg)

Precio
€/u.

MONOFÁSICOS 4 POLOS
5135300100

HDB/4-315

IIBT4

IICT4

1300

315

0,12

0,9

–

2.240

56

11

1.352,94

5135303500

HDB/4-355

IIBT4

IICT4

1310

355

0,18

1,14

–

3.120

60

12

1.405,94

5135308400

HDB/4-400

IIBT4

-

1320

400

0,37

1,9

–

4.780

65

15

1.429,30

5135304300

HDB/4-450

IIBT4

-

1340

450

0,55

2,8

–

8.000

66

21

1.474,27

MONOFÁSICOS 6 POLOS
5135302700

HDB/6-355

IIBT4

IICT3

920

355

0,12

1,02

–

2.100

52

12

1.488,38

5135310000

HDB/6-450

IIBT4

-

900

450

0,25

1,8

–

5.300

58

17

1.619,15

5135311800

HDB/6-560

IIBT4

-

920

560

0,75

3,3

–

9.300

65

30

2.069,42

TRIFÁSICOS 4 POLOS

870,24

5135004900

HDT/4-315

IIBT5

IICT4

1330

315

0,12

0,90

0,52

2.240

56

9,5

5135005600

HDT/4-355

IIBT5

IICT4

1340

355

0,18

1,14

0,66

3.120

60

11

919,05

5135013000

HDT/4-400

IIBT5

IICT4

1370

400

0,37

1,90

1,10

4.780

65

15

1.010,52

5135007200

HDT/4-450

IIBT5

IICT4

1380

450

0,55

2,60

1,50

8.000

66

20

1.104,90

5135010600

HDT/4-560

IIBT5

IICT4

1390

560

1,10

5,02

2,90

13.700

73

29

1.362,95

TRIFÁSICOS 6 POLOS
5135006600

HDT/6-355

IIBT5

IICT4

950

355

0,15

1,13

0,65

2.100

52

11

949,81

5135014800

HDT/6-400

IIBT5

IICT4

900

400

0,15

1,13

0,65

3.140

56

15

1.045,74

5135008000

HDT/6-450

IIBT5

IICT4

900

450

0,25

1,73

1,00

5.300

58

16

1.148,15

5135011400

HDT/6-560

IIBT5

IICT4

920

560

0,75

3,11

1,80

9.300

65

29

1.422,66

TRIFÁSICOS 8 POLOS
5135009800

HDT/8-450

IIBT5

IICT4

670

450

0,11

1,07

0,62

4.100

52

16

1.107,03

5135012200

HDT/8-560

IIBT5

IICT4

680

560

0,26

1,77

1,02

7.250

59

20

1.379,03

* Nivel de presión sonora, medido en campo libre a 1,5 metros.
