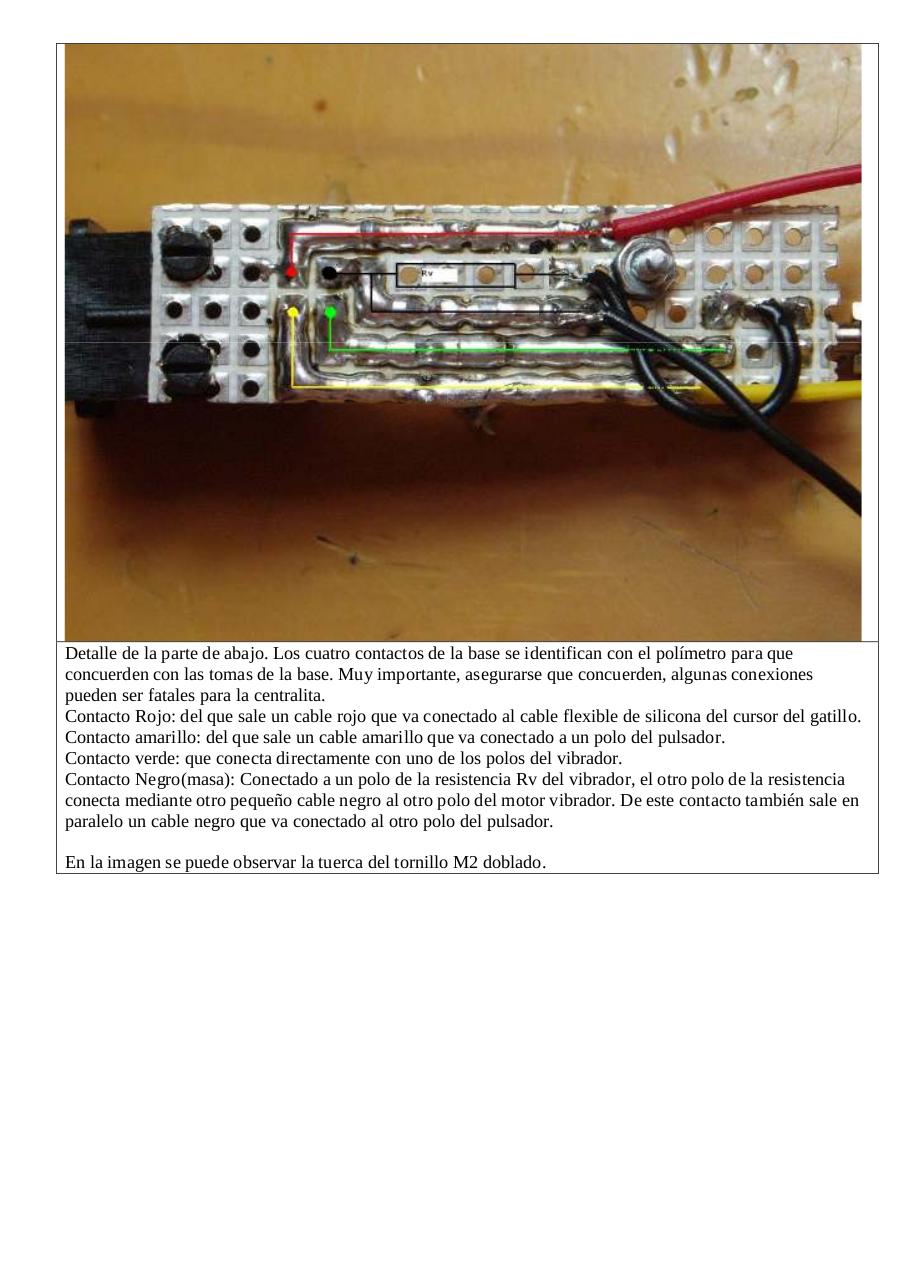

Detalle de la parte de abajo. Los cuatro contactos de la base se identifican con el polímetro para que
concuerden con las tomas de la base. Muy importante, asegurarse que concuerden, algunas conexiones
pueden ser fatales para la centralita.
Contacto Rojo: del que sale un cable rojo que va conectado al cable flexible de silicona del cursor del gatillo.
Contacto amarillo: del que sale un cable amarillo que va conectado a un polo del pulsador.
Contacto verde: que conecta directamente con uno de los polos del vibrador.
Contacto Negro(masa): Conectado a un polo de la resistencia Rv del vibrador, el otro polo de la resistencia
conecta mediante otro pequeño cable negro al otro polo del motor vibrador. De este contacto también sale en
paralelo un cable negro que va conectado al otro polo del pulsador.
En la imagen se puede observar la tuerca del tornillo M2 doblado.
