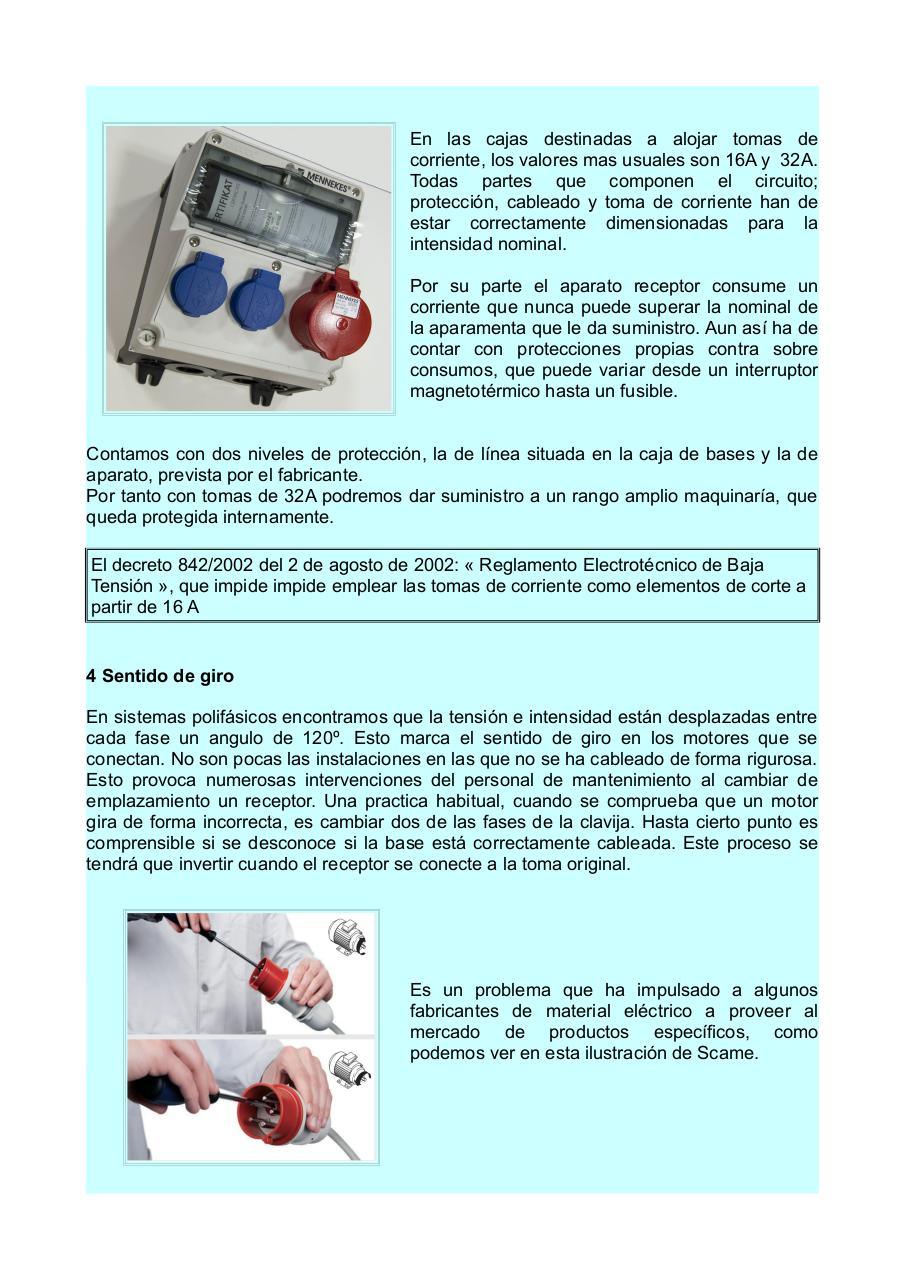

Vista previa del archivo PDF ficha-practica01-conectores-industriales.pdf


Página 1 2 3 4 5 6

Vista previa de texto


En las cajas destinadas a alojar tomas de
corriente, los valores mas usuales son 16A y 32A.
Todas partes que componen el circuito;
protección, cableado y toma de corriente han de
estar correctamente dimensionadas para la
intensidad nominal.
Por su parte el aparato receptor consume un
corriente que nunca puede superar la nominal de
la aparamenta que le da suministro. Aun así ha de
contar con protecciones propias contra sobre
consumos, que puede variar desde un interruptor
magnetotérmico hasta un fusible.
Contamos con dos niveles de protección, la de línea situada en la caja de bases y la de
aparato, prevista por el fabricante.
Por tanto con tomas de 32A podremos dar suministro a un rango amplio maquinaría, que
queda protegida internamente.
El decreto 842/2002 del 2 de agosto de 2002: « Reglamento Electrotécnico de Baja
Tensión », que impide impide emplear las tomas de corriente como elementos de corte a
partir de 16 A

4 Sentido de giro
En sistemas polifásicos encontramos que la tensión e intensidad están desplazadas entre
cada fase un angulo de 120º. Esto marca el sentido de giro en los motores que se
conectan. No son pocas las instalaciones en las que no se ha cableado de forma rigurosa.
Esto provoca numerosas intervenciones del personal de mantenimiento al cambiar de
emplazamiento un receptor. Una practica habitual, cuando se comprueba que un motor
gira de forma incorrecta, es cambiar dos de las fases de la clavija. Hasta cierto punto es
comprensible si se desconoce si la base está correctamente cableada. Este proceso se
tendrá que invertir cuando el receptor se conecte a la toma original.

Es un problema que ha impulsado a algunos
fabricantes de material eléctrico a proveer al
mercado de productos específicos, como
podemos ver en esta ilustración de Scame.
