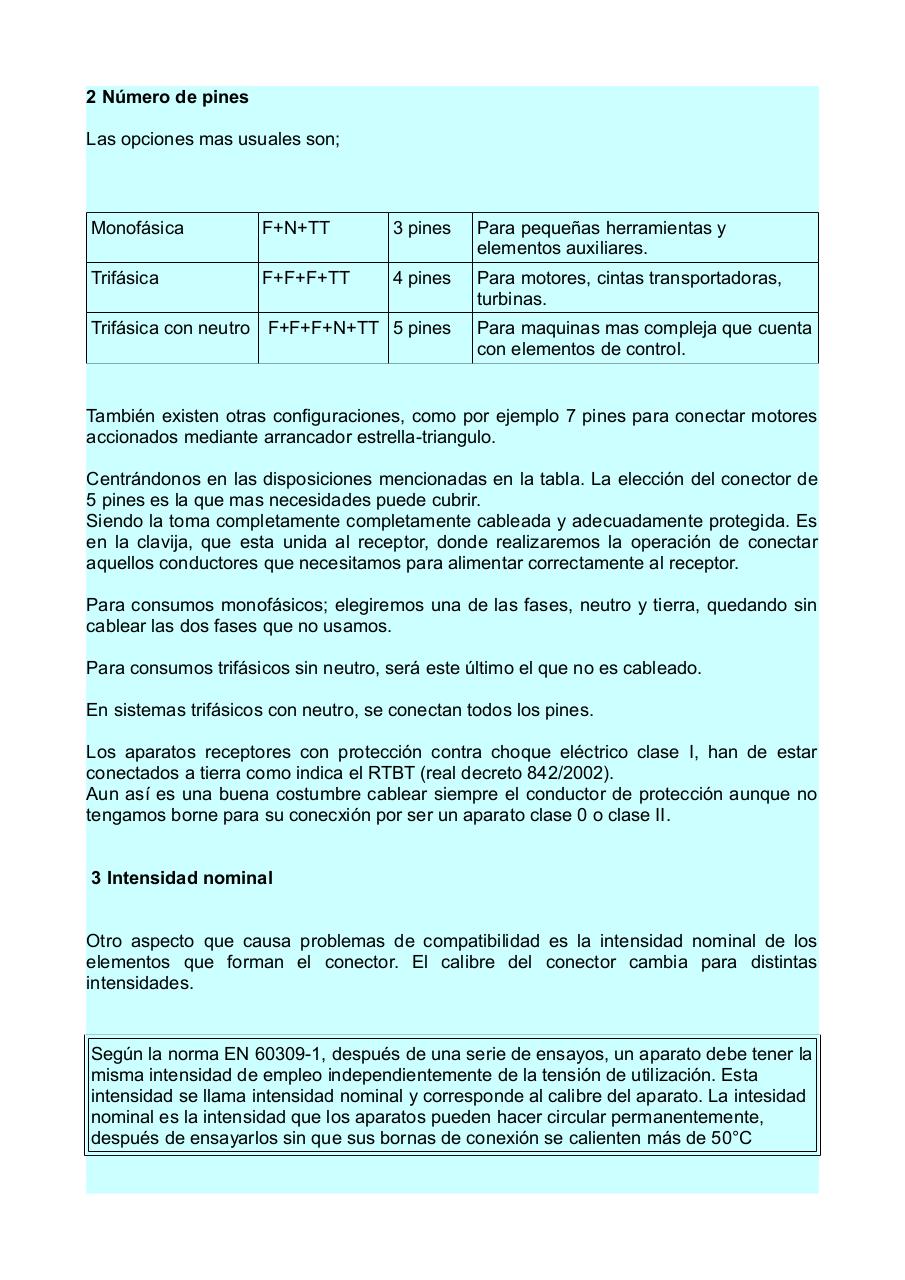

Vista previa del archivo PDF ficha-practica01-conectores-industriales.pdf


Página 1 2 3 4 5 6

Vista previa de texto


2 Número de pines
Las opciones mas usuales son;

Monofásica

F+N+TT

3 pines

Para pequeñas herramientas y
elementos auxiliares.

Trifásica

F+F+F+TT

4 pines

Para motores, cintas transportadoras,
turbinas.

Trifásica con neutro F+F+F+N+TT 5 pines

Para maquinas mas compleja que cuenta
con elementos de control.

También existen otras configuraciones, como por ejemplo 7 pines para conectar motores
accionados mediante arrancador estrella-triangulo.
Centrándonos en las disposiciones mencionadas en la tabla. La elección del conector de
5 pines es la que mas necesidades puede cubrir.
Siendo la toma completamente completamente cableada y adecuadamente protegida. Es
en la clavija, que esta unida al receptor, donde realizaremos la operación de conectar
aquellos conductores que necesitamos para alimentar correctamente al receptor.
Para consumos monofásicos; elegiremos una de las fases, neutro y tierra, quedando sin
cablear las dos fases que no usamos.
Para consumos trifásicos sin neutro, será este último el que no es cableado.
En sistemas trifásicos con neutro, se conectan todos los pines.
Los aparatos receptores con protección contra choque eléctrico clase I, han de estar
conectados a tierra como indica el RTBT (real decreto 842/2002).
Aun así es una buena costumbre cablear siempre el conductor de protección aunque no
tengamos borne para su conecxión por ser un aparato clase 0 o clase II.
3 Intensidad nominal
Otro aspecto que causa problemas de compatibilidad es la intensidad nominal de los
elementos que forman el conector. El calibre del conector cambia para distintas
intensidades.

Según la norma EN 60309-1, después de una serie de ensayos, un aparato debe tener la
misma intensidad de empleo independientemente de la tensión de utilización. Esta
intensidad se llama intensidad nominal y corresponde al calibre del aparato. La intesidad
nominal es la intensidad que los aparatos pueden hacer circular permanentemente,
después de ensayarlos sin que sus bornas de conexión se calienten más de 50°C
