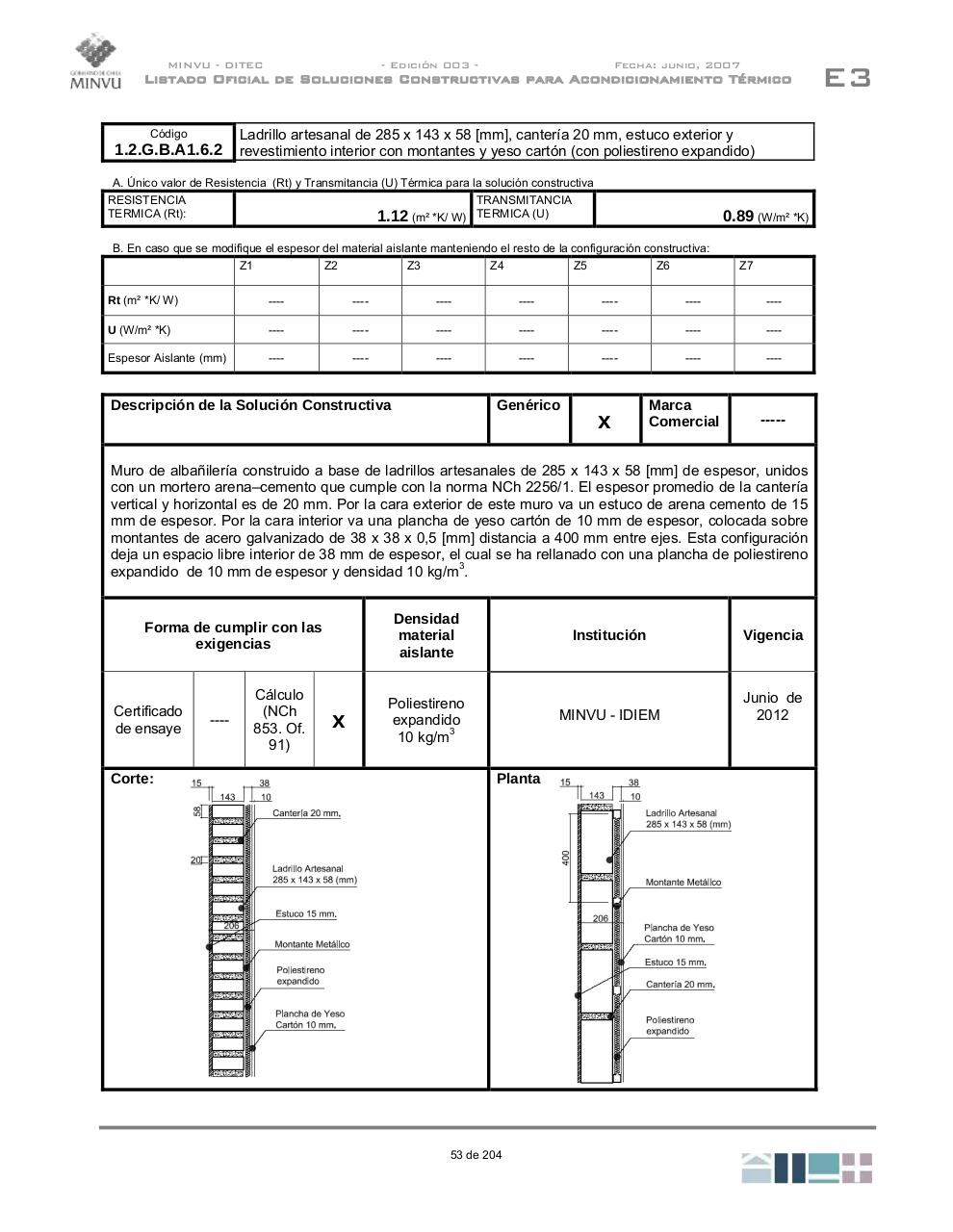

MINVU - DITEC

- Edición 003 -

Fecha: junio, 2007

Listado Oficial de Soluciones Constructivas para Acondicionamiento Térmico

Código

1.2.G.B.A1.6.2

Ladrillo artesanal de 285 x 143 x 58 [mm], cantería 20 mm, estuco exterior y
revestimiento interior con montantes y yeso cartón (con poliestireno expandido)

A. Único valor de Resistencia (Rt) y Transmitancia (U) Térmica para la solución constructiva
TRANSMITANCIA
RESISTENCIA
TERMICA (Rt):
1.12 (m² *K/ W) TERMICA (U)

0.89 (W/m² *K)

B. En caso que se modifique el espesor del material aislante manteniendo el resto de la configuración constructiva:
Z1
Z2
Z3
Z4
Z5
Z6

Z7

Rt (m² *K/ W)

----

----

----

----

----

----

----

U (W/m² *K)

----

----

----

----

----

----

----

Espesor Aislante (mm)

----

----

----

----

----

----

----

Descripción de la Solución Constructiva

Genérico

x

Marca
Comercial

-----

Muro de albañilería construido a base de ladrillos artesanales de 285 x 143 x 58 [mm] de espesor, unidos
con un mortero arena–cemento que cumple con la norma NCh 2256/1. El espesor promedio de la cantería
vertical y horizontal es de 20 mm. Por la cara exterior de este muro va un estuco de arena cemento de 15
mm de espesor. Por la cara interior va una plancha de yeso cartón de 10 mm de espesor, colocada sobre
montantes de acero galvanizado de 38 x 38 x 0,5 [mm] distancia a 400 mm entre ejes. Esta configuración
deja un espacio libre interior de 38 mm de espesor, el cual se ha rellanado con una plancha de poliestireno
expandido de 10 mm de espesor y densidad 10 kg/m3.

Forma de cumplir con las
exigencias

Certificado
de ensaye
Corte:

----

Cálculo
(NCh
853. Of.
91)

x

Densidad
material
aislante

Institución

Vigencia

Poliestireno
expandido
10 kg/m3

MINVU - IDIEM

Junio de
2012

Planta

53 de 204

E3
