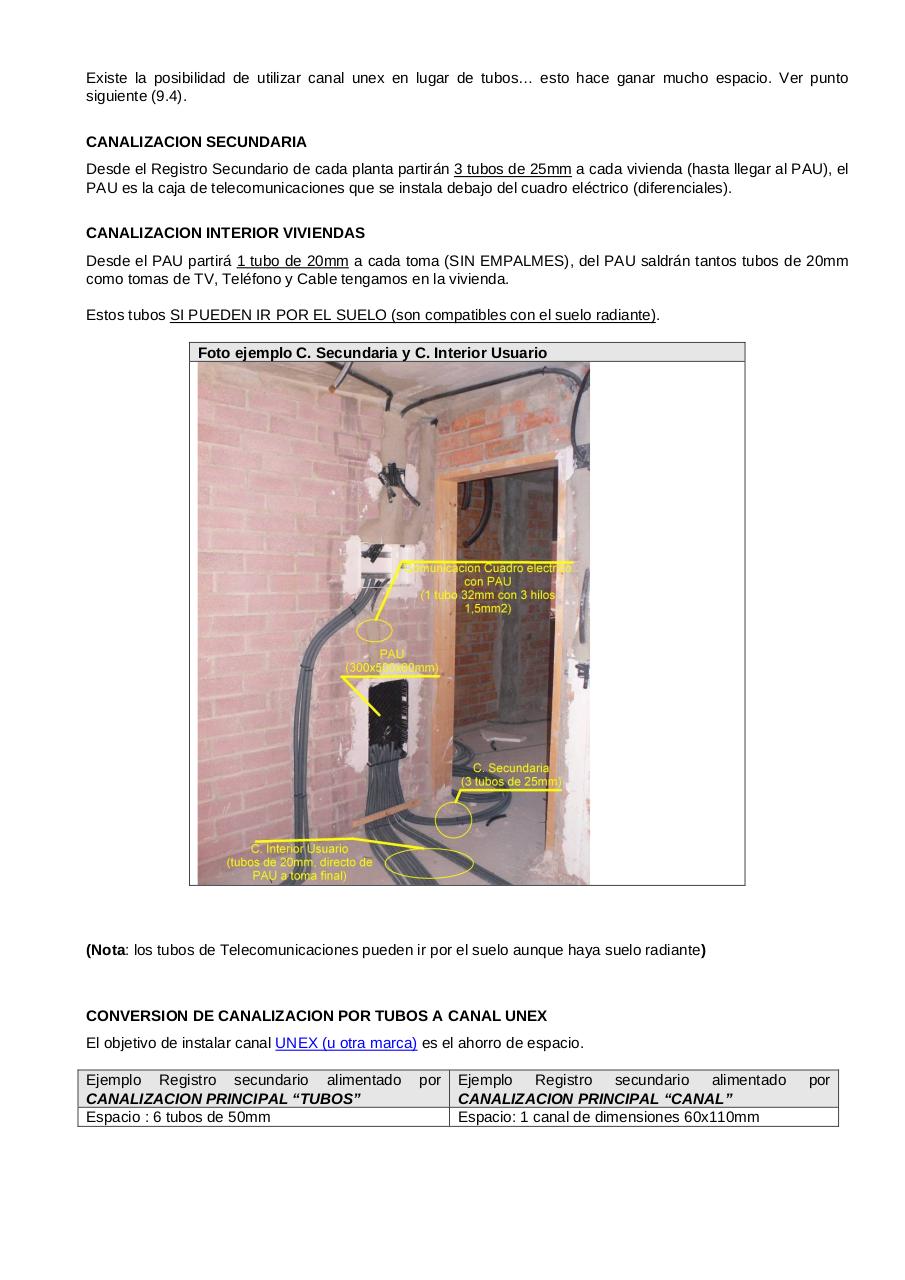

Existe la posibilidad de utilizar canal unex en lugar de tubos… esto hace ganar mucho espacio. Ver punto
siguiente (9.4).
CANALIZACION SECUNDARIA
Desde el Registro Secundario de cada planta partirán 3 tubos de 25mm a cada vivienda (hasta llegar al PAU), el
PAU es la caja de telecomunicaciones que se instala debajo del cuadro eléctrico (diferenciales).
CANALIZACION INTERIOR VIVIENDAS
Desde el PAU partirá 1 tubo de 20mm a cada toma (SIN EMPALMES), del PAU saldrán tantos tubos de 20mm
como tomas de TV, Teléfono y Cable tengamos en la vivienda.
Estos tubos SI PUEDEN IR POR EL SUELO (son compatibles con el suelo radiante).
Foto ejemplo C. Secundaria y C. Interior Usuario

(Nota: los tubos de Telecomunicaciones pueden ir por el suelo aunque haya suelo radiante)

CONVERSION DE CANALIZACION POR TUBOS A CANAL UNEX
El objetivo de instalar canal UNEX (u otra marca) es el ahorro de espacio.
Ejemplo Registro secundario alimentado
CANALIZACION PRINCIPAL “TUBOS”
Espacio : 6 tubos de 50mm

por

Ejemplo Registro secundario alimentado
CANALIZACION PRINCIPAL “CANAL”
Espacio: 1 canal de dimensiones 60x110mm

por
