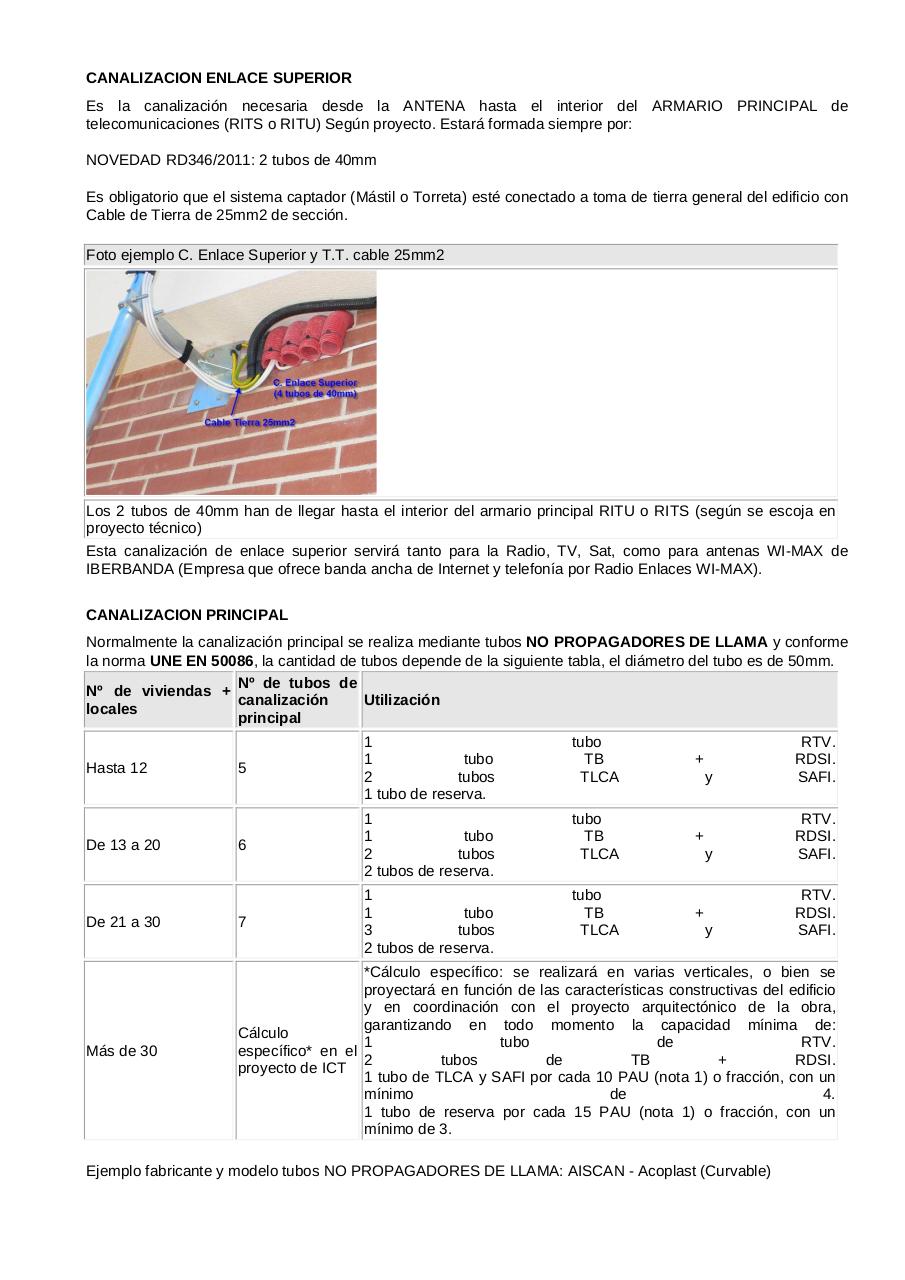

CANALIZACION ENLACE SUPERIOR
Es la canalización necesaria desde la ANTENA hasta el interior del ARMARIO PRINCIPAL de
telecomunicaciones (RITS o RITU) Según proyecto. Estará formada siempre por:
NOVEDAD RD346/2011: 2 tubos de 40mm
Es obligatorio que el sistema captador (Mástil o Torreta) esté conectado a toma de tierra general del edificio con
Cable de Tierra de 25mm2 de sección.
Foto ejemplo C. Enlace Superior y T.T. cable 25mm2

Los 2 tubos de 40mm han de llegar hasta el interior del armario principal RITU o RITS (según se escoja en
proyecto técnico)
Esta canalización de enlace superior servirá tanto para la Radio, TV, Sat, como para antenas WI-MAX de
IBERBANDA (Empresa que ofrece banda ancha de Internet y telefonía por Radio Enlaces WI-MAX).
CANALIZACION PRINCIPAL
Normalmente la canalización principal se realiza mediante tubos NO PROPAGADORES DE LLAMA y conforme
la norma UNE EN 50086, la cantidad de tubos depende de la siguiente tabla, el diámetro del tubo es de 50mm.
Nº de tubos de
Nº de viviendas +
canalización
Utilización
locales
principal
5

1
1
tubo
2
tubos
1 tubo de reserva.

tubo
TB
TLCA

+

6

1
1
tubo
2
tubos
2 tubos de reserva.

tubo
TB
TLCA

+

De 21 a 30

7

1
1
tubo
3
tubos
2 tubos de reserva.

tubo
TB
TLCA

+

Más de 30

*Cálculo específico: se realizará en varias verticales, o bien se
proyectará en función de las características constructivas del edificio
y en coordinación con el proyecto arquitectónico de la obra,
garantizando en todo momento la capacidad mínima de:
Cálculo
1
tubo
de
RTV.
específico* en el
2
tubos
de
TB
+
RDSI.
proyecto de ICT
1 tubo de TLCA y SAFI por cada 10 PAU (nota 1) o fracción, con un
mínimo
de
4.
1 tubo de reserva por cada 15 PAU (nota 1) o fracción, con un
mínimo de 3.

Hasta 12

De 13 a 20

y

RTV.
RDSI.
SAFI.

y

RTV.
RDSI.
SAFI.

y

RTV.
RDSI.
SAFI.

Ejemplo fabricante y modelo tubos NO PROPAGADORES DE LLAMA: AISCAN - Acoplast (Curvable)
